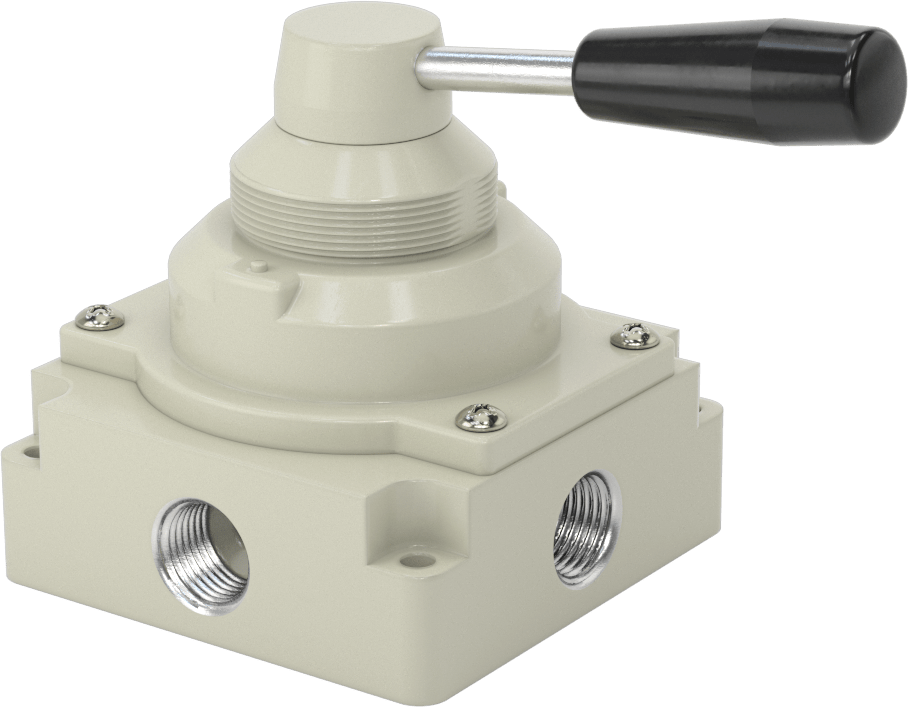

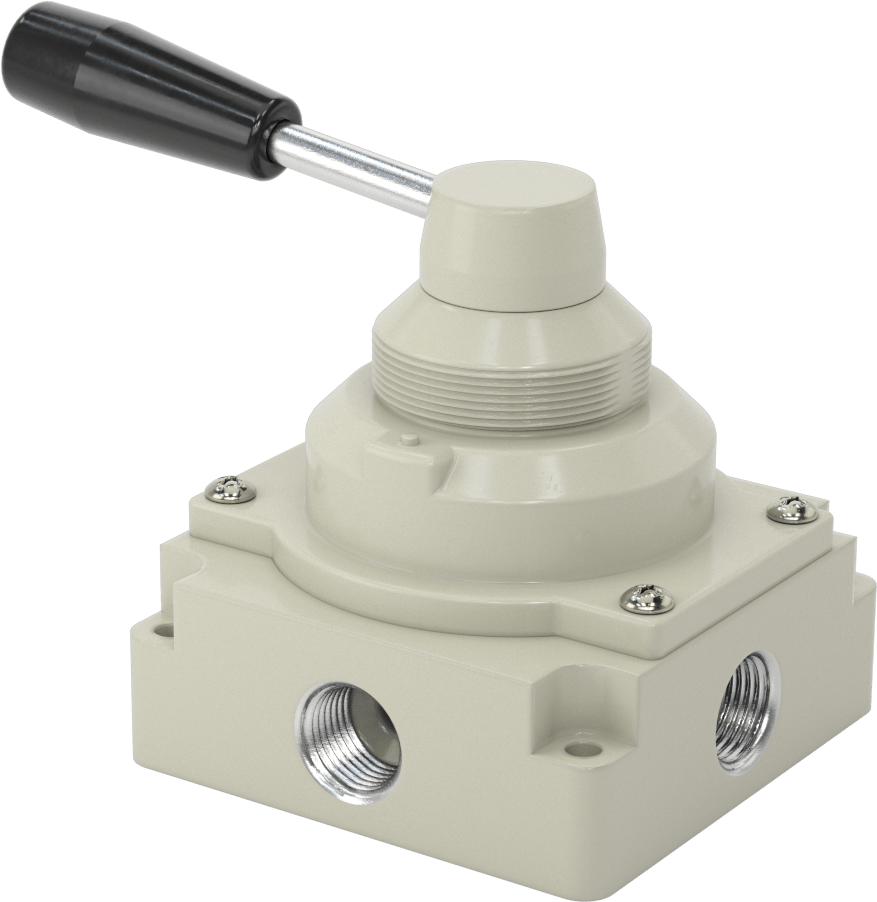

Çift Etkili Hava Yön Kontrol Vanaları
6 varyant (Giriş Borusu Çapı, Geri Dönüş Tetiklemesi); ₺8.562 – ₺122.950
Çift Etkili Hava Yön Kontrol Vanaları, çift etkili silindirlere yön vererek hava akışını girişten ekipmana yönlendirir ve dönüş havasını tahliye eder. Bu ailede Giriş Borusu Çapı ekseninde farklı seçenekler sunan 6 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺8.562 – ₺122.950 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Kapak |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 4/2 |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | El |
| Aktüatör Modeli | Kol |
| Aktüatör Rengi | Siyah |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 4 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/2 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/2 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/2 NPT |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 109.48 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 3.1 |
| Basınç Aralığı | 0-140 psi |
| Sıcaklık Aralığı | -4°C ila 60°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Alüminyum |

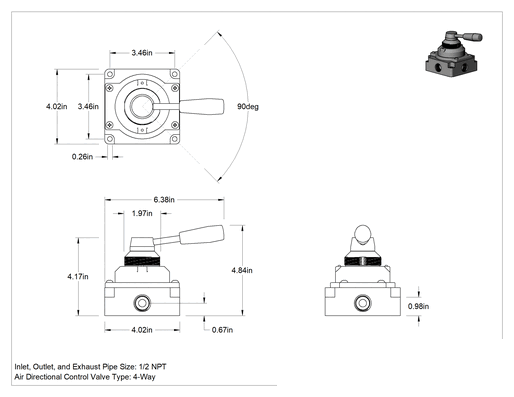

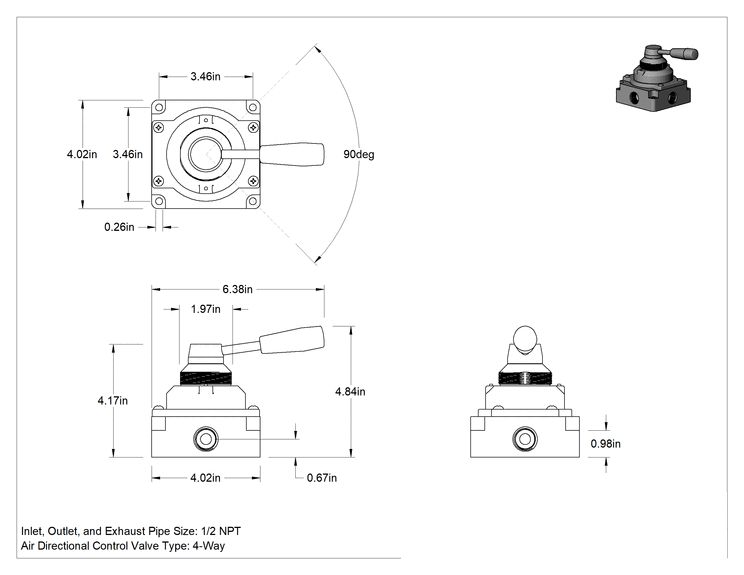

| Toplam | |
| Uzunluk | 6 3/8"16.19 cm |
| Genişlik | 4"10.16 cm |
| Yükseklik | 4 7/8"12.38 cm |
| Aktüatör Hareket Aralığı | 90° |
| Montaj Türü | Vidalı, Panel Montajı |
| Montaj Deliği Çapı | 0.26"6.60 mm |
| Panel Açıklığı İçin | |
| Çap | 2"50.8 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Tayvan |
Açıklama
4 yollu ve 4/2 valfler olarak da bilinen bu valfler, çift etkili bir silindiri uzatma ve geri çekme gibi iki hareket oluşturur. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur.
Elle geri dönüşlü çalıştırmaya sahip vanalar, çalıştırılmış halde kalır ve yalnızca aktüatörü tekrar hareket ettirdiğinizde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
