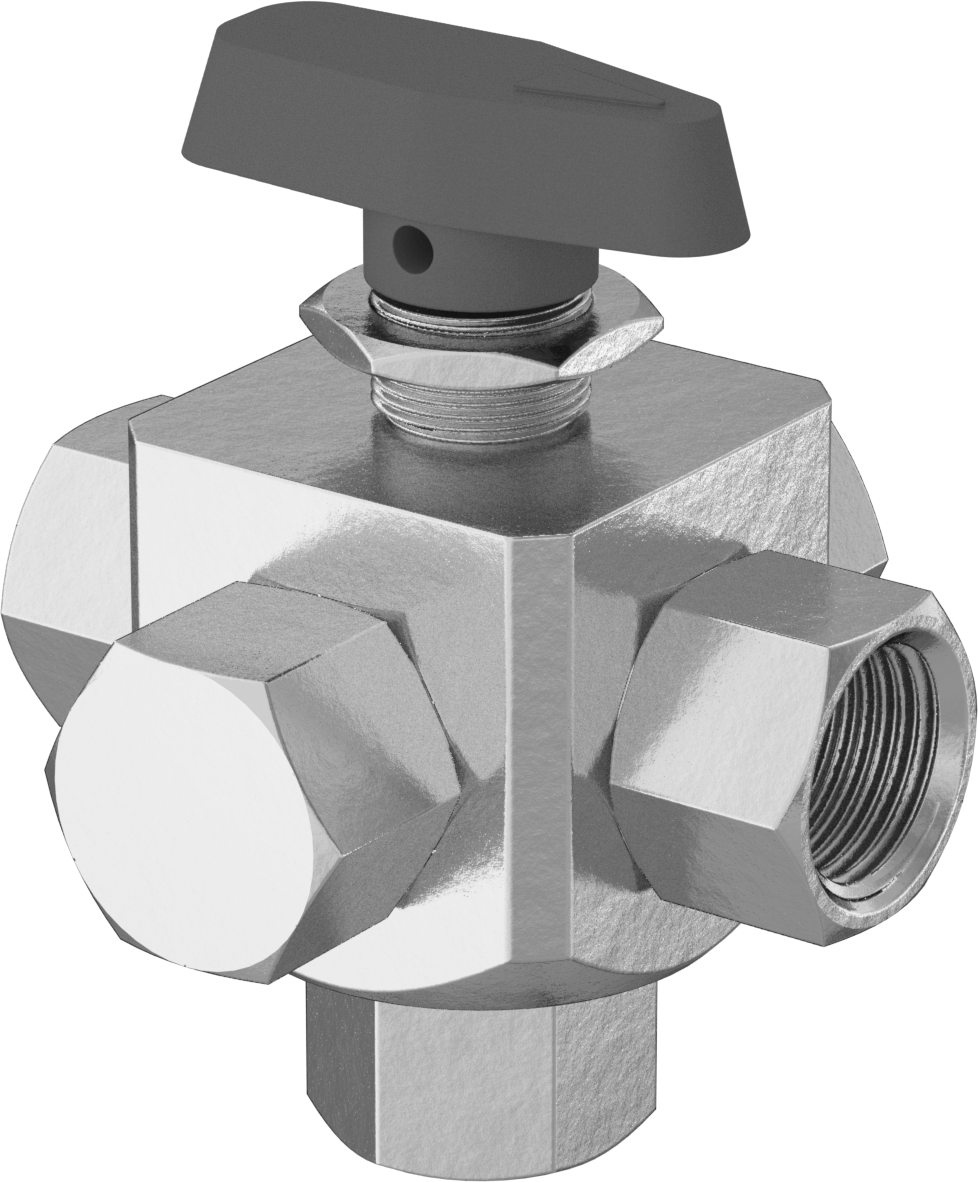

Panele Monte Dişli Yön Değiştirme Valfi, L-Desenli Akış, Pirinç Gövde
2 varyant (Boru Çapı, Bağlantı Noktası Türü); ₺44.326 – ₺80.914
Panele Monte Dişli Yön Değiştirme Valfi, gösterge panellerine monte edilerek bağlantı noktaları arasındaki akışı yönlendirir. Bu sayfada Boru Çapı ve Bağlantı Noktası Türü seçenekleriyle 2 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺44.326 – ₺80.914 aralığında değişir.
Özellikler
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Nikel Kaplı Pirinç |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Bağlantı Konumu | Yan |
| Boru Çapı | 1/212.7 mm |
| Akış Kesme | Evet |
| Kulp | |
| Stil | T-Kolu |
| Renk | Mavi |
| Bağlantı Noktası Türü | Dolu |
| Akış Katsayısı (Cv) | 3.34 |
| Sıcaklıktaki Maksimum Basınç | 500 psi @ 70° F34 bar @ 21°C |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -29°C ila 82°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Panel Açıklığı Çapı | 3/4"19.0 mm |
| Conta Malzemesi | Buna-N |
| Uç-Uç Uzunluğu | 3 1/8"79.4 mm |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Toplam | |
| Yükseklik | 3 5/8"92.1 mm |
| Uzunluk | 3 1/8"79.4 mm |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Manuel |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 4 |
| Bağlantı Noktalarının Sayısı | 4 |
| Çıkış Borusu Boyutları | 1/2 × 1/2 |
| Giriş Borusu Çapı | 1/212.7 mm |
| Şekil | 4-Way |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Gösterge panellerine montaj için, bu vanaların sapının altında dişler ve altıgen somun bulunur. Bunlar, bağlantı noktaları arasındaki akışı yönlendirir. Akışı yönlendirmek için sapı çevirin.
Tam Açıklıklı — Tam açıklıklı valfler akışı kısıtlamaz.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
