Panele Monte Dişli Yön Değiştirme Valfi, L-Desen, Pirinç Gövde
17 varyant (Giriş Bağlantısı Konumu, Boru Çapı); ₺12.654 – ₺39.136
Panele Monte Dişli Yön Değiştirme Valfi, gösterge panellerine monte edilerek sap yardımıyla bağlantı noktaları arasındaki akışı yönlendirir. Bu sayfada Giriş Bağlantısı Konumu ve Boru Çapı eksenlerinde 17 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺12.654 – ₺39.136 aralığında değişir.
Özellikler
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Nikel Kaplı Pirinç |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Bağlantı Konumu | Yan |
| Boru Çapı | 1/212.7 mm |
| Akış Kesme | Evet |
| Kulp | |
| Stil | T-Kolu |
| Renk | Siyah |
| Bağlantı Noktası Türü | Standart |
| Akış Katsayısı (Cv) | 3.53 |
| Sıcaklıktaki Maksimum Basınç | 1,500 psi @ 70° F103 bar @ 21°C |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -34°C ila 149°C |
| Vakum Değeri | 29 in. Hg |

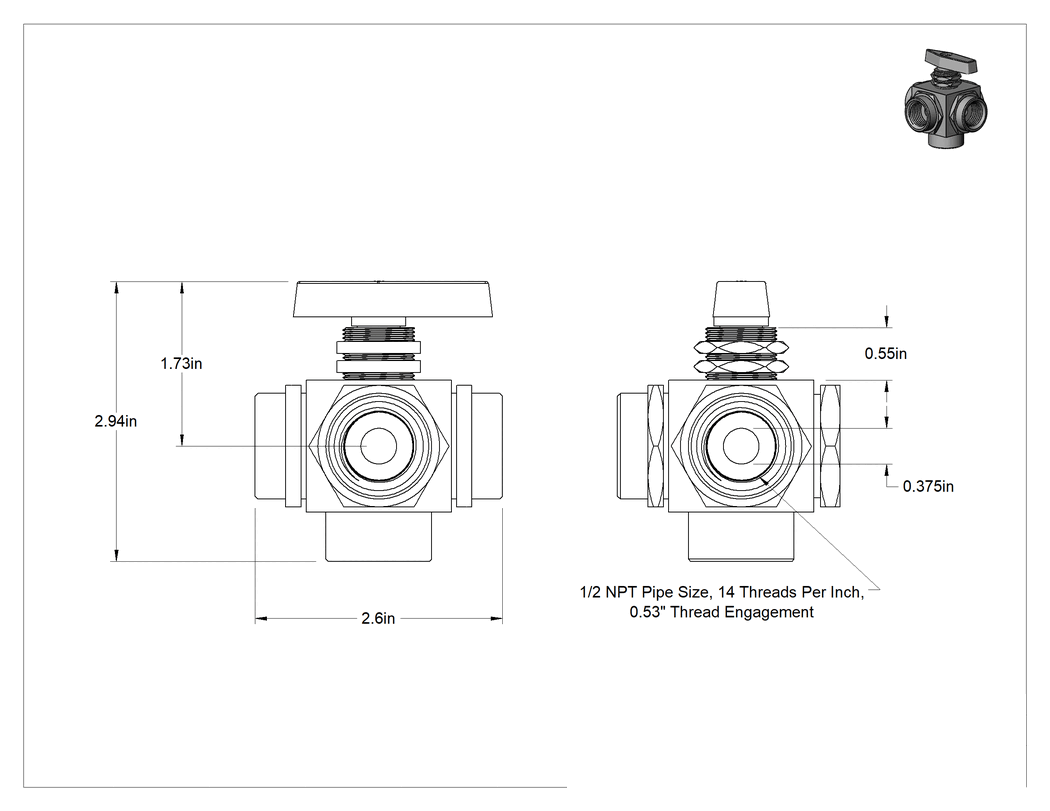

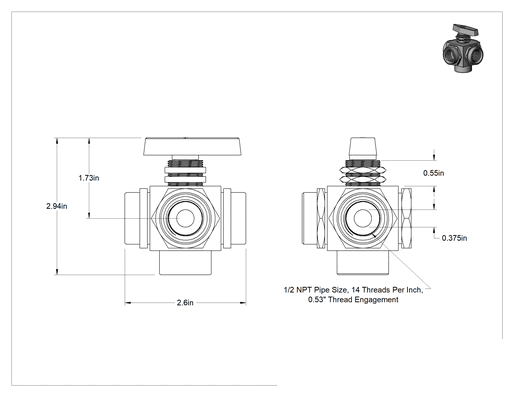

| Panel Açıklığı Çapı | 7/8"22.2 mm |
| Conta Malzemesi | Buna-N, Floroelastomer |
| Uç-Uç Uzunluğu | 2 5/8"66.7 mm |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Toplam | |
| Yükseklik | 2 15/16"74.6 mm |
| Uzunluk | 2 5/8"66.7 mm |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Sıvı Karbondioksit, Metanol (Metil Alkol), Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Su, Xenon, Ksilen |
| Yetersiz | Aseton, Amonyak, Klor, İçme Suyu, Metil Etil Keton (MEK), Tuzlu Su, Buhar, Sülfürik Asit, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 4 |
| Bağlantı Noktalarının Sayısı | 4 |
| Çıkış Borusu Boyutları | 1/2 × 1/2 |
| Giriş Borusu Çapı | 1/212.7 mm |
| Şekil | 4-Way |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Gösterge panellerine montaj için, bu vanaların sapının altında dişler ve altıgen somun bulunur. Bunlar, bağlantı noktaları arasındaki akışı yönlendirir. Akışı yönlendirmek için sapı çevirin.
Standart Bağlantı Noktası — Standart bağlantı noktalı vanalar akışı hafifçe kısıtlar.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
