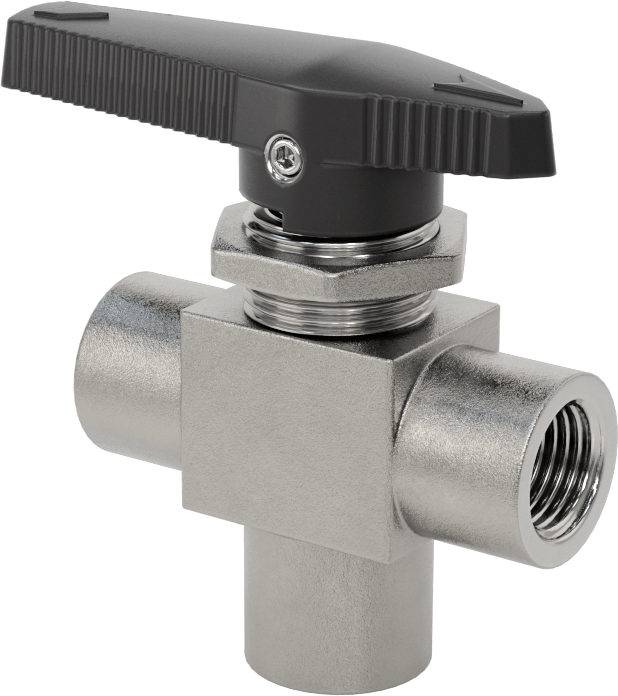

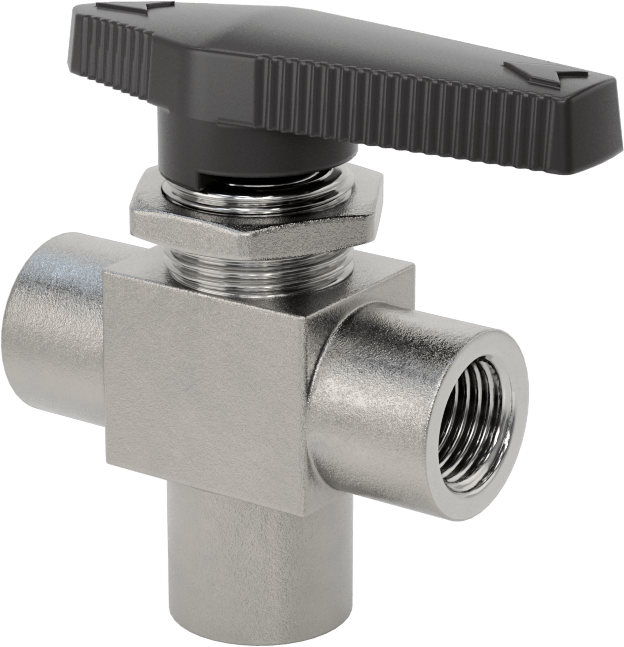

Panele Monte Dişli Yön Değiştirme Valfi, L-Desen, 316 Paslanmaz Çelik
2 varyant (Boru Çapı, Akış Katsayısı (Cv)); ₺20.298 – ₺26.186
Panele Monte Dişli Yön Değiştirme Valfi, gösterge panellerine monte edilerek bağlantı noktaları arasındaki akışı yönlendirir ve 316 paslanmaz çelik gövdesi sayesinde korozyona karşı yüksek direnç sağlar. Bu ailede Boru Çapı ekseninde farklı seçenekler sunan 2 varyant bulunur. Fiyat, seçilen kombinasyona göre ₺20.298 – ₺26.186 aralığında değişir.
Özellikler
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 1/46.35 mm |
| Akış Kesme | Hayır |
| Kulp | |
| Stil | T-Kolu |
| Renk | Siyah |
| Bağlantı Noktası Türü | Standart |
| Akış Katsayısı (Cv) | 0.75 |
| Sıcaklıktaki Maksimum Basınç | 1,500 psi @ 70° F103 bar @ 21°C |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -54°C ila 149°C |
| Vakum Değeri | 29 in. Hg |

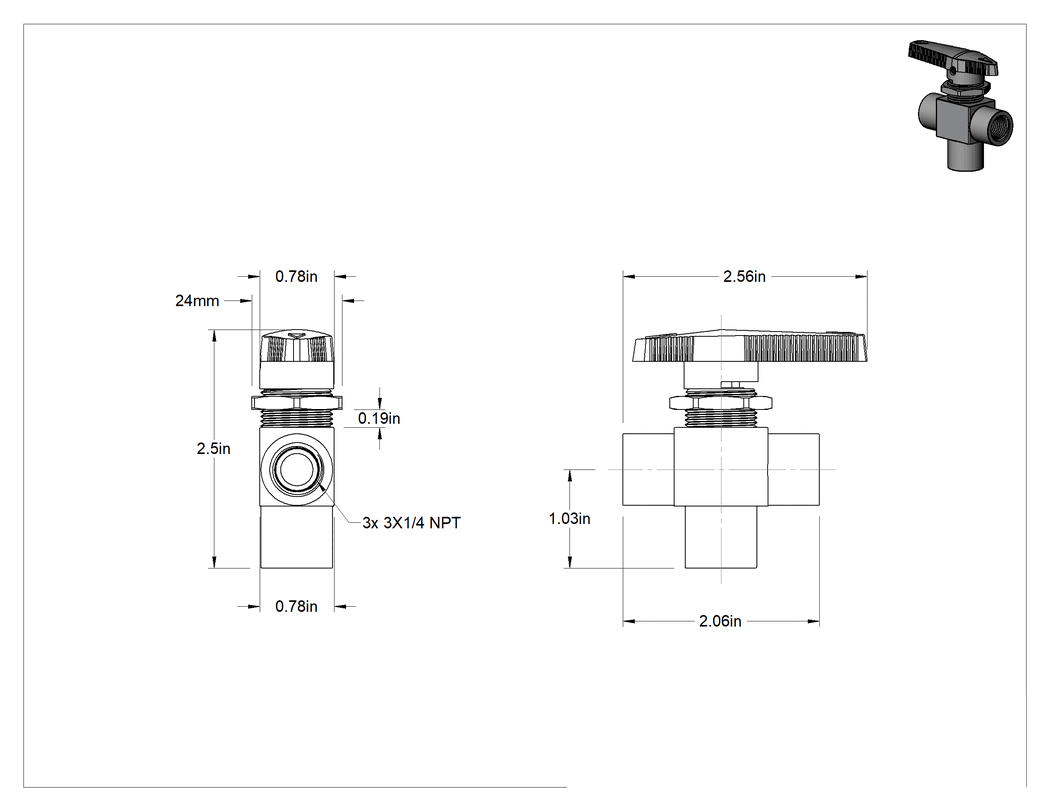

| Panel Açıklığı Çapı | 13/16"20.6 mm |
| Conta Malzemesi | PTFE |
| Uç-Uç Uzunluğu | 2 1/16"52.4 mm |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon |
| Toplam | |
| Yükseklik | 2 1/2"63.5 mm |
| Uzunluk | 2 9/16"65.1 mm |
| Koltuk Malzemesi | PFA |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metil Etil Keton (MEK), Doğal Gaz, Neon, Azot, Yağ, Oksijen, Sabun Çözeltileri, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Su, Xenon, Ksilen, Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon) |
| Orta | Klor, İçme Suyu, Etilen Glikol, Mineral Solvent, Propan, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon) |
| Yetersiz | Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Bağlantı Tipi | Konektör |
| Sıcaklık Başındaki Maksimum Buhar Basıncı | 65 psi @ 300° F4.5 bar @ 149°C |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1/4 × 1/4 |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Menşe Ülke | İsrail |
Açıklama
Gösterge panellerine montaj için, bu vanaların sapının altında dişler ve altıgen somun bulunur. Bunlar, bağlantı noktaları arasındaki akışı yönlendirir. Akışı yönlendirmek için sapı çevirin.
316 Paslanmaz Çelik Gövde — 316 paslanmaz çelik gövdeli vanalar, pirinç gövdeli vanalardan daha korozyona dayanıklıdır.
Standart Bağlantı Noktası — Standart bağlantı noktalı vanalar akışı hafifçe kısıtlar.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
