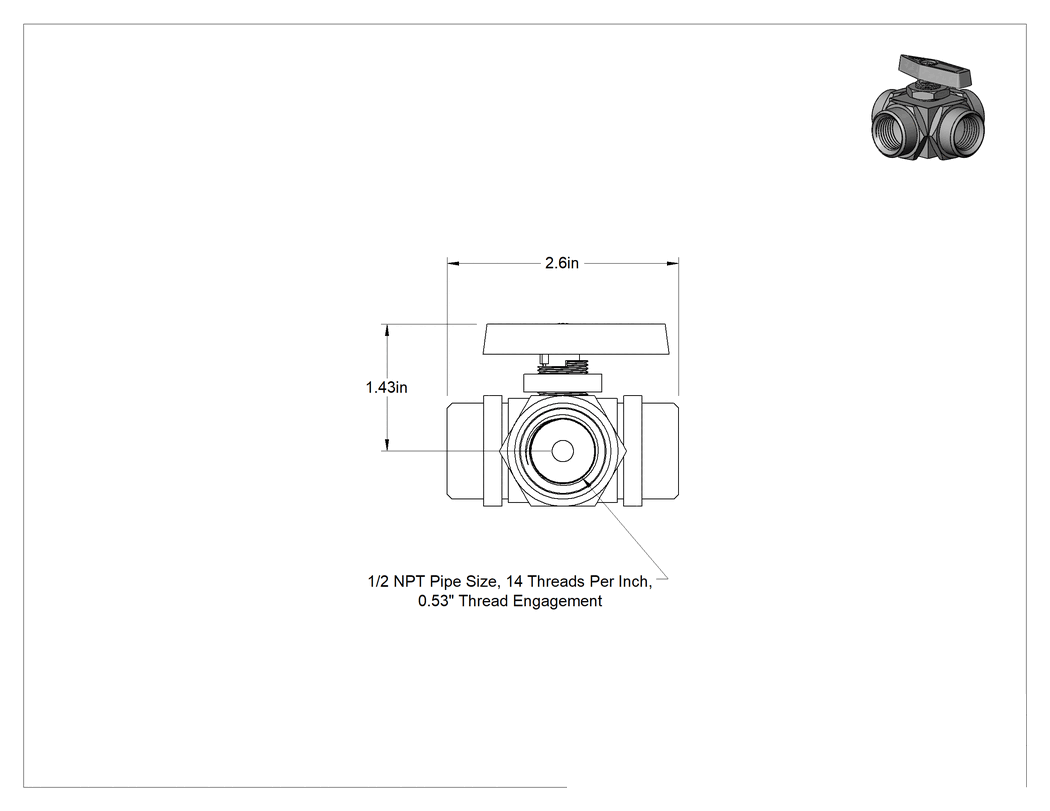

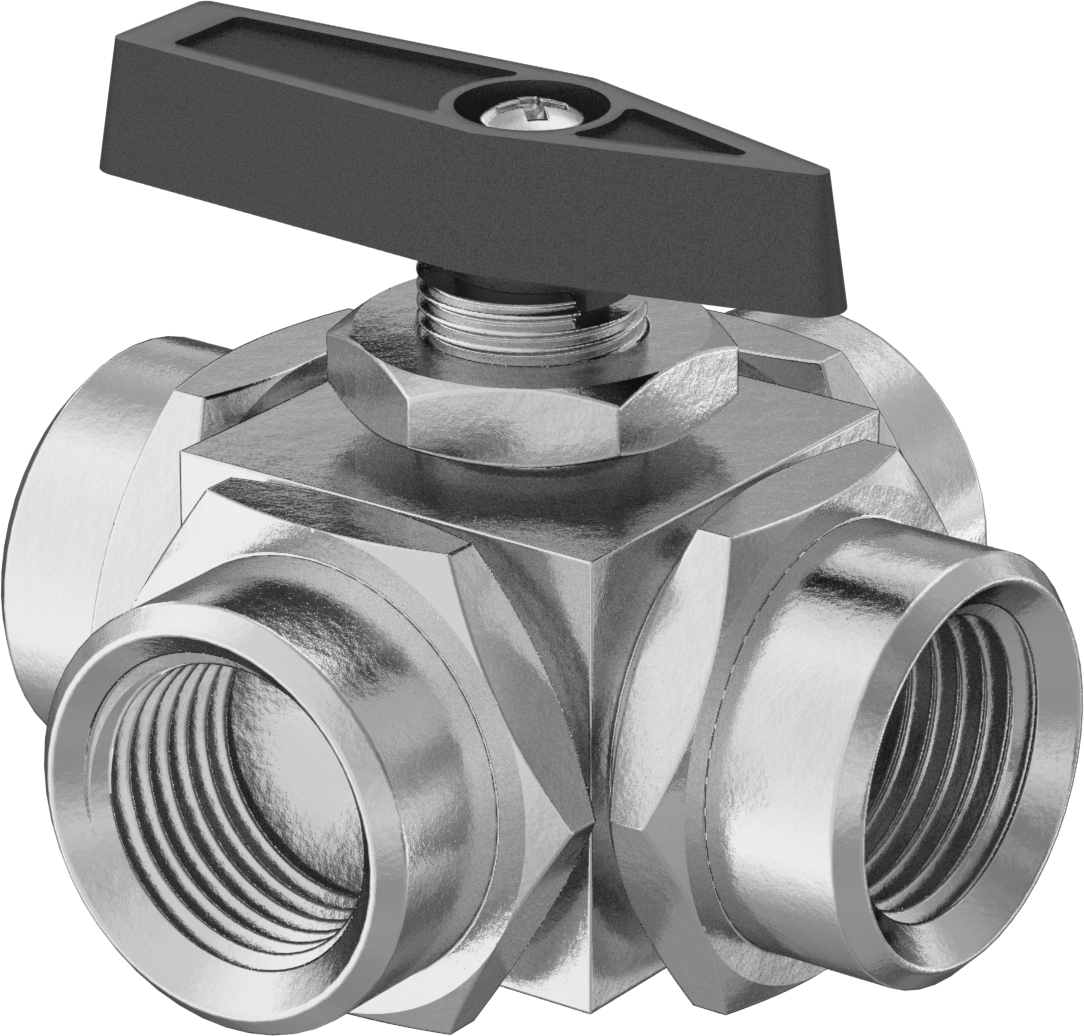

Panele Monte Dişli Yön Değiştirme Valfi, Çift L-Deseni, Pirinç Gövde
7 varyant (Boru Çapı, Renk); ₺31.200 – ₺81.856
Panele Monte Dişli Yön Değiştirme Valfi, gösterge panellerine monte edilerek bağlantı noktaları arasındaki akışı yönlendirir. Boru Çapı ekseninde 4 seçenek sunan bu ailede toplam 7 varyant bulunur. Fiyat, seçilen kombinasyona göre ₺31.200 – ₺81.856 aralığında değişir.
Özellikler
| Saptırma Vanası Akış Şeması | Çift L Deseni |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Nikel Kaplı Pirinç |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Bağlantı Konumu | Yan |
| Boru Çapı | 1/212.7 mm |
| Akış Kesme | Hayır |
| Kulp | |
| Stil | T-Kolu |
| Renk | Siyah |
| Bağlantı Noktası Türü | Standart |
| Akış Katsayısı (Cv) | 0.8 |
| Sıcaklıktaki Maksimum Basınç | 500 psi @ 70° F34 bar @ 21°C |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -34°C ila 149°C |
| Vakum Değeri | 29 in. Hg |
| Panel Açıklığı Çapı | 9/16"14.3 mm |
| Conta Malzemesi | Buna-N, Floroelastomer |
| Uç-Uç Uzunluğu | 2 5/8"66.7 mm |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Toplam | |
| Yükseklik | 2 3/8"60.3 mm |
| Uzunluk | 2 5/8"66.7 mm |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Sıvı Karbondioksit, Metanol (Metil Alkol), Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Su, Xenon, Ksilen |
| Yetersiz | Aseton, Amonyak, Klor, İçme Suyu, Metil Etil Keton (MEK), Tuzlu Su, Buhar, Sülfürik Asit, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 4 |
| Çıkış Borusu Boyutları | 1/2 × 1/2 |
| Giriş Borusu Çapı | 1/212.7 mm |
| Şekil | Çapraz |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Gösterge panellerine montaj için, bu vanaların sapının altında dişler ve altıgen somun bulunur. Bunlar, bağlantı noktaları arasındaki akışı yönlendirir. Akışı yönlendirmek için sapı çevirin.
Standart Bağlantı Noktası — Standart bağlantı noktalı vanalar akışı hafifçe kısıtlar.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
