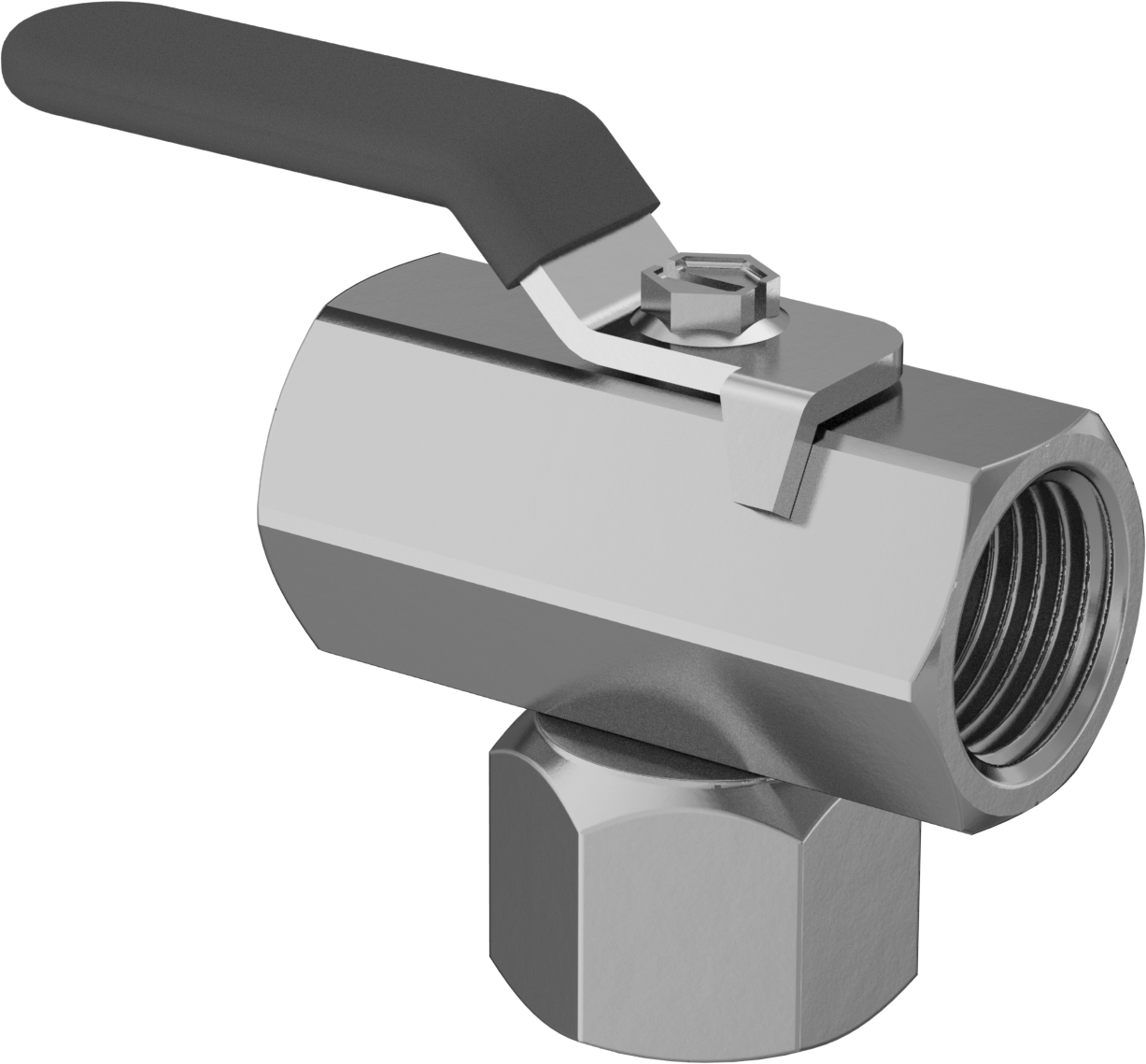

Yön Değiştirme Valfi, Kompakt Dişli
3 varyant (Boru Çapı, Akış Kesme); ₺6.576 – ₺15.228
Kompakt Dişli Yön Değiştirme Valfi, dar alanlara sığacak şekilde tasarlanmış düşük profilli yapısıyla bağlantı noktaları arasındaki akışı yönlendirir. Bu sayfada Boru Çapı ekseninde farklı seçenekler sunan 3 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺6.576 – ₺15.228 aralığında değişir.
Özellikler
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | Pirinç |
| Bilye Malzemesi | Nikel Kaplı Pirinç |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 1/212.7 mm |
| Akış Kesme | Hayır |
| Sap Stili | Kol |
| Bağlantı Noktası Türü | Standart |
| Akış Katsayısı (Cv) | 2.5 |
| Sıcaklıktaki Maksimum Basınç | 500 psi @ 180° F34 bar @ 82°C |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -29°C ila 82°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Conta Malzemesi | Buna-N |

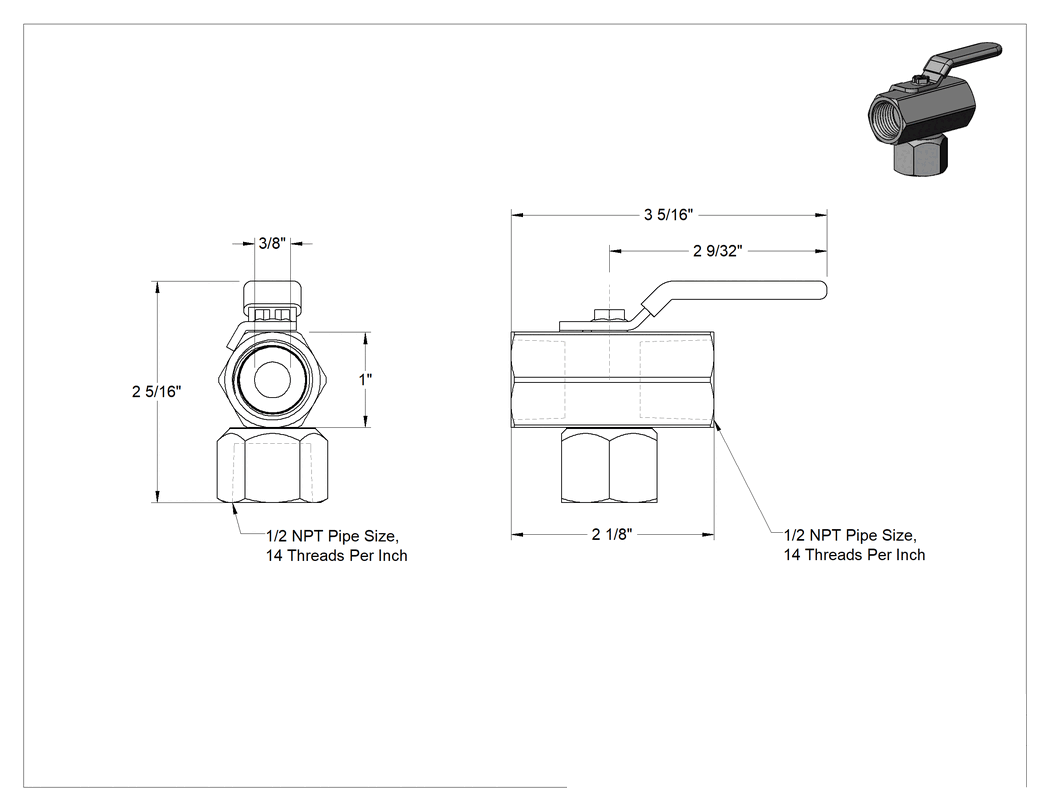

| Uç-Uç Uzunluğu | 2 1/8"54.0 mm |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Toplam | |
| Yükseklik | 2 5/16"58.7 mm |
| Uzunluk | 3 5/16"84.1 mm |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Manuel |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1/2 × 1/2 |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

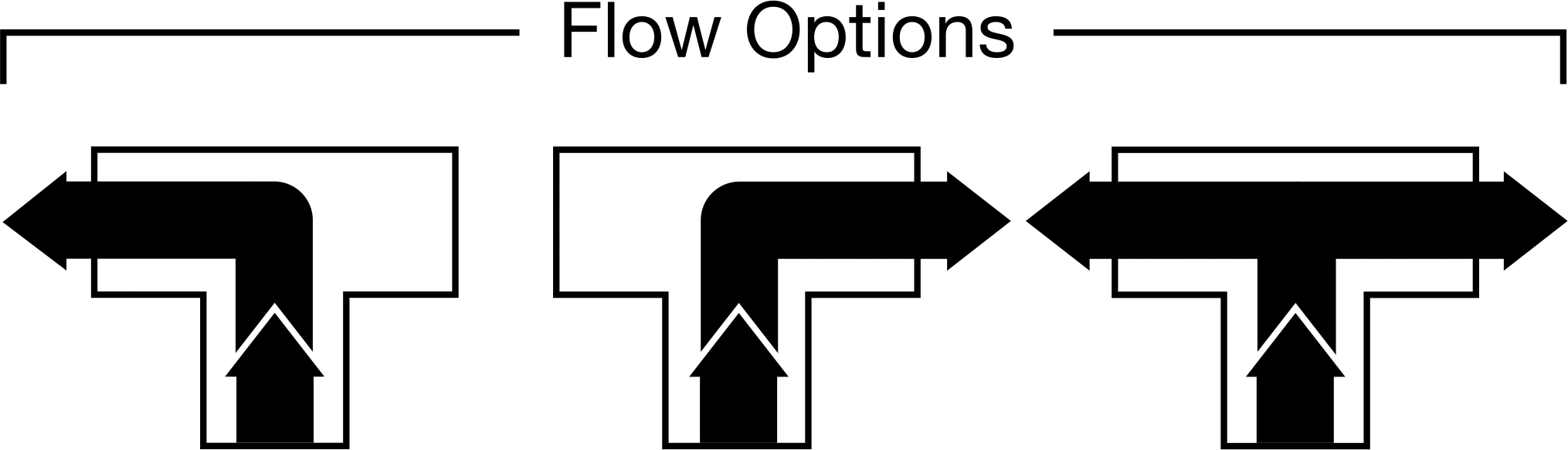

Düşük profilli tutamağı ve diğer dişli vanalara göre daha kısa toplam uzunluğu sayesinde, bu vanalar dar alanlara sığar. Bu vanalar, bağlantı noktaları arasındaki akışı yönlendirir. Tutamağı çevirerek akışı alt bağlantı noktasındaki girişten her iki yan bağlantı noktasındaki çıkışa yönlendirebilirsiniz.
Valfler standart bağlantı noktalarına sahiptir, bu nedenle akışı hafifçe kısıtlarlar.
Akış Kesme Özelliği Yok — Akış kesme özelliği olmayan vanalar, her iki tarafa da kısmi akış sağlar.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
