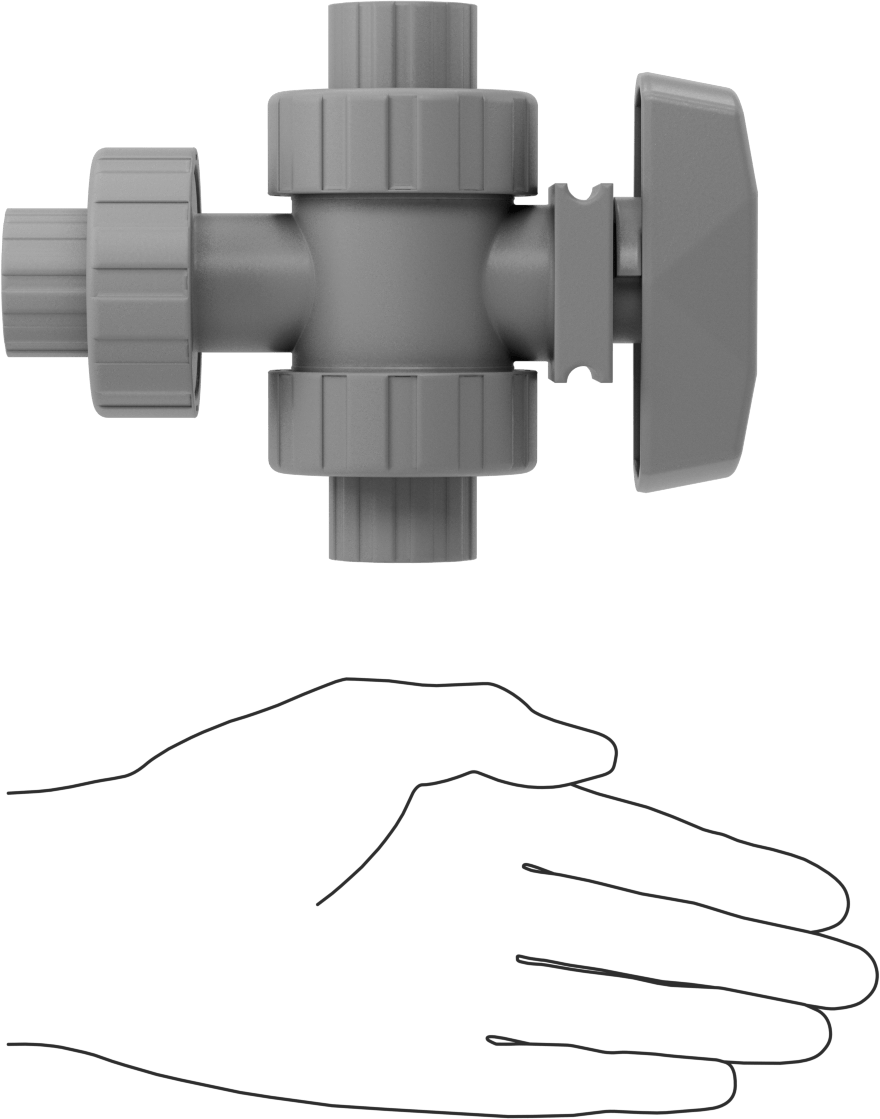

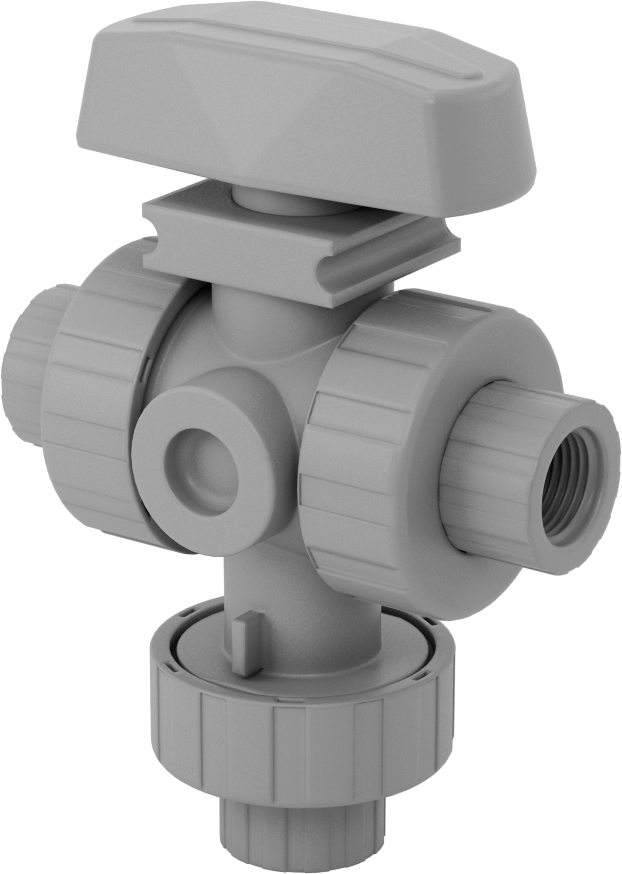

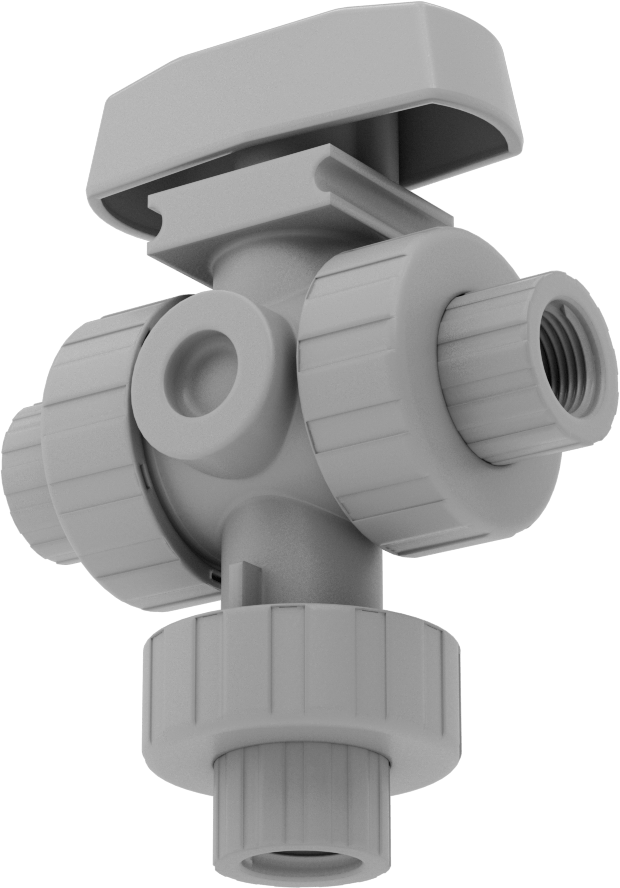

Kolay Kurulumlu Dişli Yönlendirme Vanası, Kimyasallar için, L-Desenli Akış, CPVC
5 varyant (Akış Katsayısı (Cv)); ₺47.152 – ₺126.300
Kolay Kurulumlu Dişli Yönlendirme Vanası, Kimyasallar için, L-Desenli Akış, CPVC, agresif ve aşındırıcı çözeltilerin boru hatları arasında yönlendirilmesini sağlar. Bu ailede 5 varyant bulunur. Akış Katsayısı (Cv) seçenekleri 3 ile 58 arasında değişir. Fiyat, seçilen kombinasyona göre ₺47.152 – ₺126.300 aralığında değişir.
Özellikler
| Saptırma Vanası Akış Şeması | L-Deseni |
| Renk | Açık Gri |
| Gövde Malzemesi | CPVC |
| Bilye Malzemesi | CPVC |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Alt |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı |
| Bağlantı Elemanı Bağlantısı | Dişli, Dişli Bağlantı Elemanı |
| Boru Çapı | 1/212.7 mm |
| Akış Kesme | Evet |
| Sap Stili | T-Kolu |
| Bağlantı Noktası Türü | Dolu |
| Akış Katsayısı (Cv) | 3 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 70° F10 bar @ 21°C |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | 4°C ila 88°C |
| Vakum Değeri | 28 in. Hg |
| Conta Malzemesi | Floroelastomer |

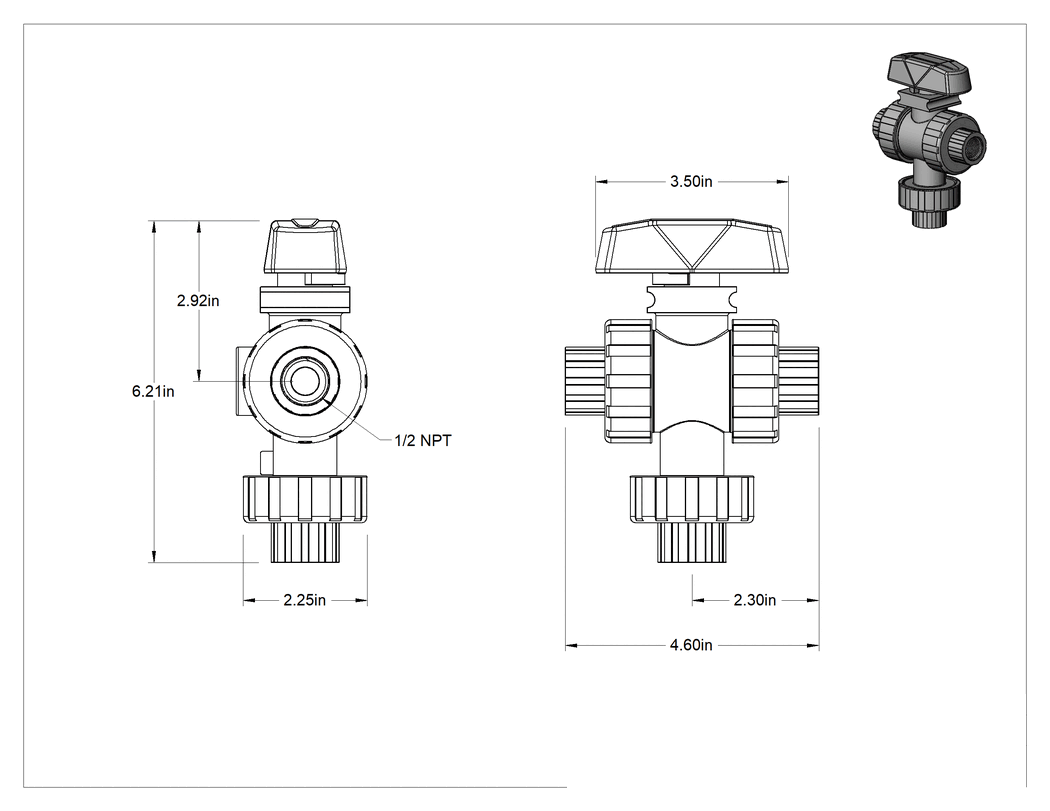

| Uç-Uç Uzunluğu | 4 5/8"11.75 cm |
| Birlikte Kullanım | Sitrik Asit, Deiyonize Su, Dizel Yakıt, Etilen Glikol, Hidroklorik Asit, İzopropil Alkol, Gazyağı, Nitrik Asit, Fosforik Asit, Tuzlu Su, Sodyum Hipoklorit (Çamaşır Suyu), Su |
| Toplam | |
| Yükseklik | 6 3/16"15.72 cm |
| Uzunluk | 4 5/8"11.75 cm |
| Koltuk Malzemesi | PTFE |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Deiyonize Su, Dizel Yakıt, Etilen Glikol, İzopropil Alkol, Gazyağı, Tuzlu Su, Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon) |
| Orta | Etanol |
| Yetersiz | Aseton, Bütan, Karbondioksit, Klor, Benzin, Sıvı Argon, Sıvı Azot, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Doğal Gaz, Azot, Oksijen, Propan, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1/2 × 1/2 |
| Performans | Kolay Kurulum |
| Şekil | T-Parçası |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

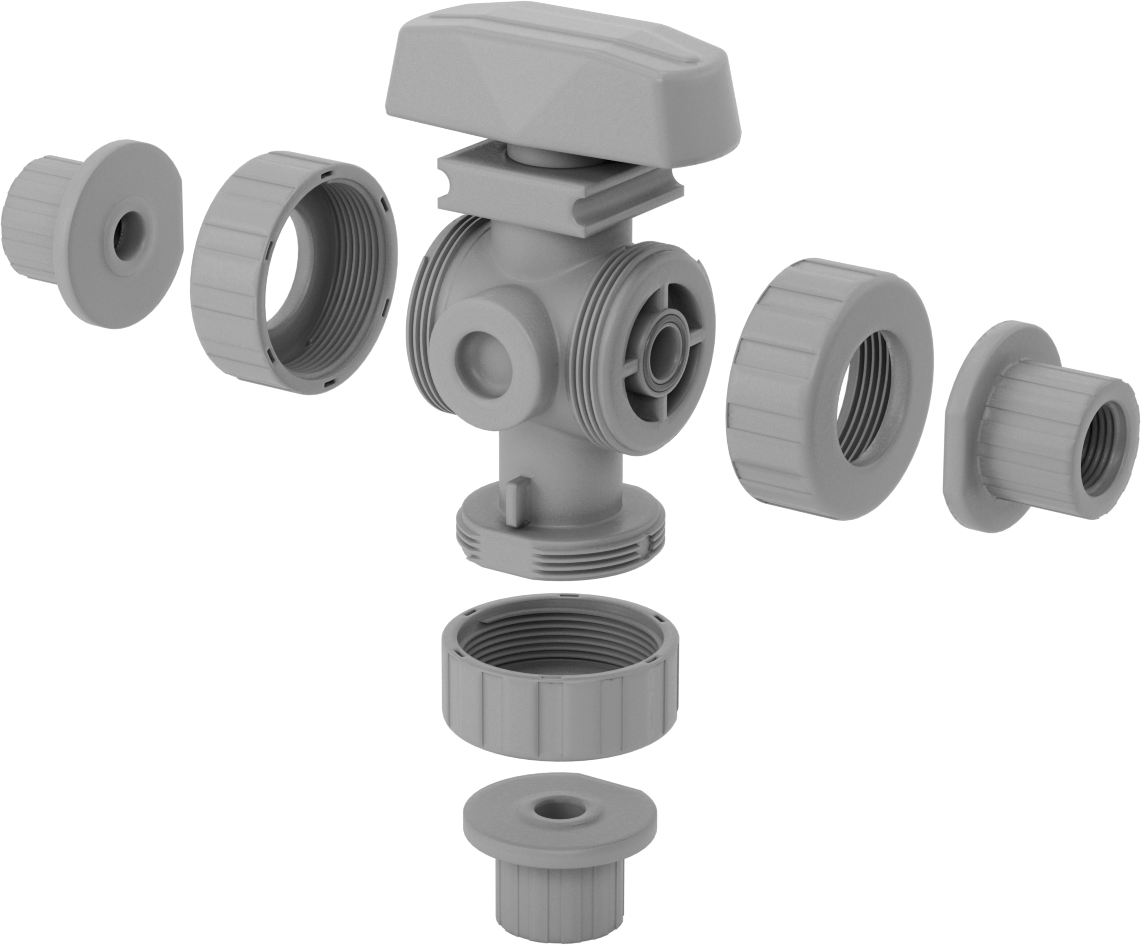

Boru hatlarına kolayca takılıp çıkarılabilmesi için, bu vanaların tüm uçlarında birkaç parçaya ayrılabilen rakor bağlantı parçaları bulunur. Floroelastomer contaları ve plastik gövdeleri, kimyasal işleme uygulamalarında bağlantı noktaları arasında akışı yönlendirmek üzere agresif ve aşındırıcı çözeltilere dayanabilir. Dişli NPT dişi bağlantılara ek olarak, bu vanalar soket bağlantılı (dişsiz) dişi bağlantı parçalarıyla birlikte gelir. Hepsinde, takıldığında veya çarpıldığında kazara hareket etmeyi önleyen bir T kolu bulunur. Tam geçişli oldukları için akışı kısıtlamazlar.
L-Şekilli Akış — L-şekilli akışlı vanalar, akışı alt bağlantı girişinden yan bağlantı çıkışına yönlendirir veya akışı tamamen keser.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
