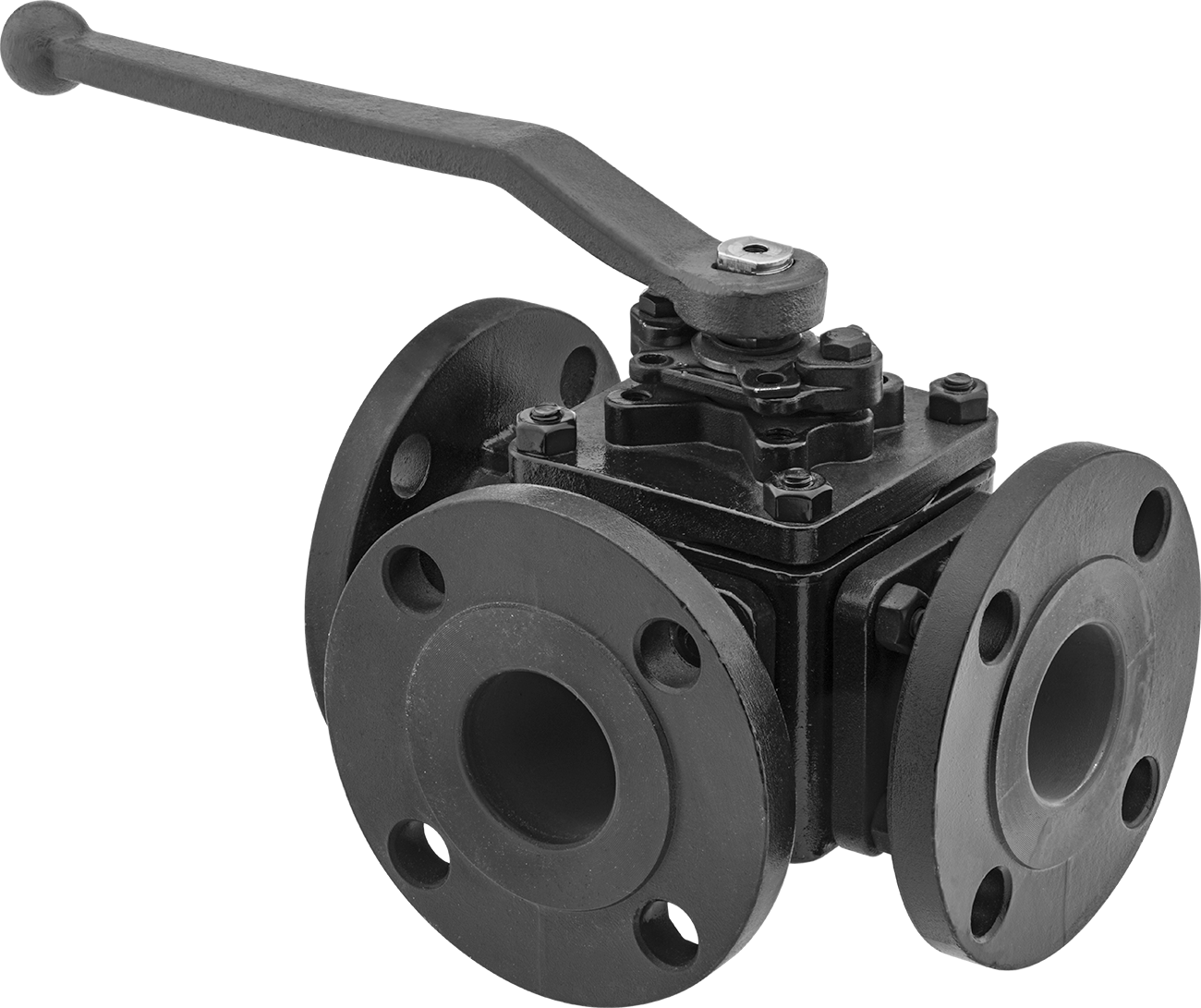

Flanşlı Yön Değiştirme Vanası, Çelik Gövde
3 varyant (Uç-Uç Uzunluğu, Toplam Uzunluk); ₺288.700 – ₺863.970
Flanşlı Yön Değiştirme Vanası, Çelik Gövde, flanşlı boru hatlarında akışı bağlantı noktaları arasında yönlendirmek için kullanılır ve tam açıklıklı yapısı sayesinde akışı kısıtlamaz. Bu ailede 3 varyant bulunur. Uç-Uç Uzunluğu seçenekleri 8 11/16" ile 13 11/16" arasında değişir. Fiyat, seçilen kombinasyona göre ₺288.700 – ₺863.970 aralığında değişir.
Özellikler
| Gövde Malzemesi | Çelik |
| Bağlantı Elemanı Bağlantısı | Flanşlı × Flanşlı × Flanşlı |
| Boru Çapı | 250.8 mm |
| Saptırma Vanası Akış Şeması | L-Deseni |
| Bağlantı Noktası Türü | Dolu |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvatalar | |
| Delik Boyutu | 3/4"19.0 mm |
| Delik Sayısı | 4 |
| Çap | 4 3/4"12.06 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 90 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 400° F10 bar @ 204°C |
| Sıcaklık Aralığı | -29°C ila 204°C |
| Uç-Uç Uzunluğu | 8 11/16"22.07 cm |
| Valf Tipi | Bilye |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Conta Malzemesi | PTFE |
| Çalıştırma | Manuel |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Doğal Gaz, Neon, Azot, Yağ, Propan, Su, Xenon |
| Orta | İçme Suyu, Etilen Glikol, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sabun Çözeltileri, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Ksilen |
| Yetersiz | Aseton, Amonyak, Klor, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Tuzlu Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Giriş Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Merkez |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Çevre | Yiyecek ve İçecek |
| Bağlantı Tipi | Konektör |
| Akış Kesme | Hayır |
| Sap Stili | Kol |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| O-Ring Malzemesi | Floroelastomer |
| Çıkış Borusu Boyutları | 2 × 2 |
| Toplam | |
| Yükseklik | 5 1/2"13.97 cm |
| Uzunluk | 19"48.26 cm |
| Ambalaj Malzemesi | PTFE |
| Koltuk Malzemesi | PTFE |
| Şekil | T-Parçası |
| Vakum Değeri | Derecelendirilmemiştir |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Tayvan |
Açıklama

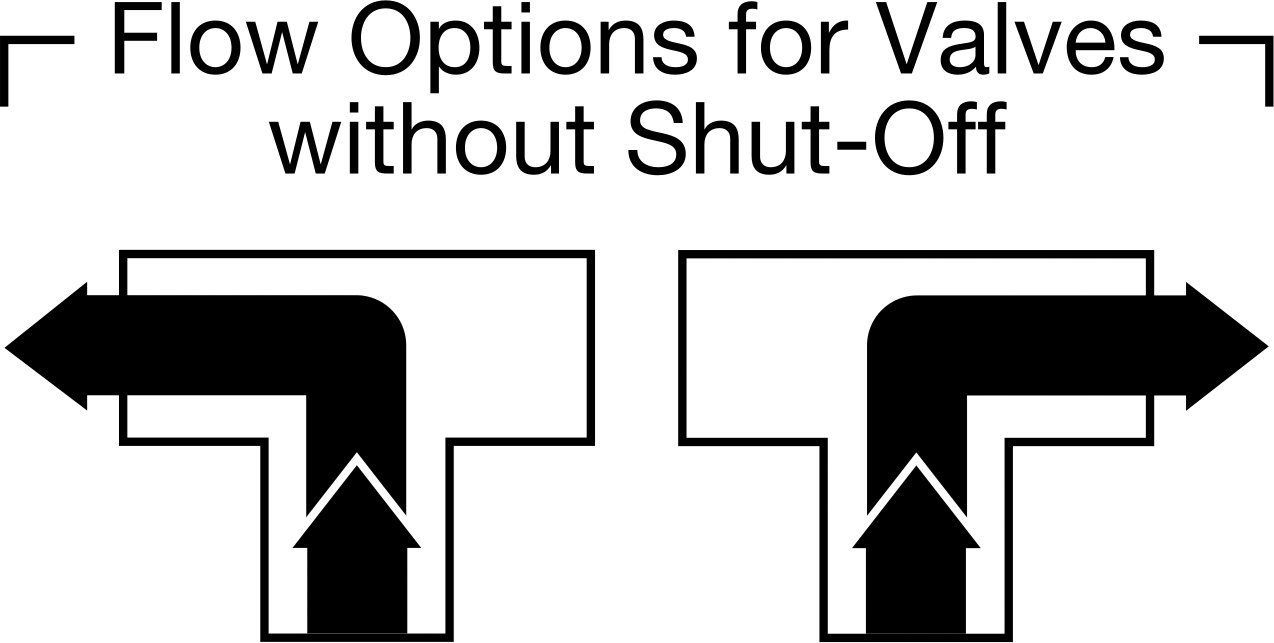

Bu vanaları flanşlara cıvatalayarak flanşlı boru hatlarındaki bağlantı noktaları arasında akışı yönlendirin. Herhangi bir bağlantı noktası giriş veya çıkış olarak kullanılabilir. Kolu çevirerek akışı giriş bağlantı noktasından herhangi bir çıkış bağlantı noktasına yönlendirin. Vanalar akışı kesemez.
Tam Açıklıklı — Tam açıklıklı valfler akışı kısıtlamaz.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
