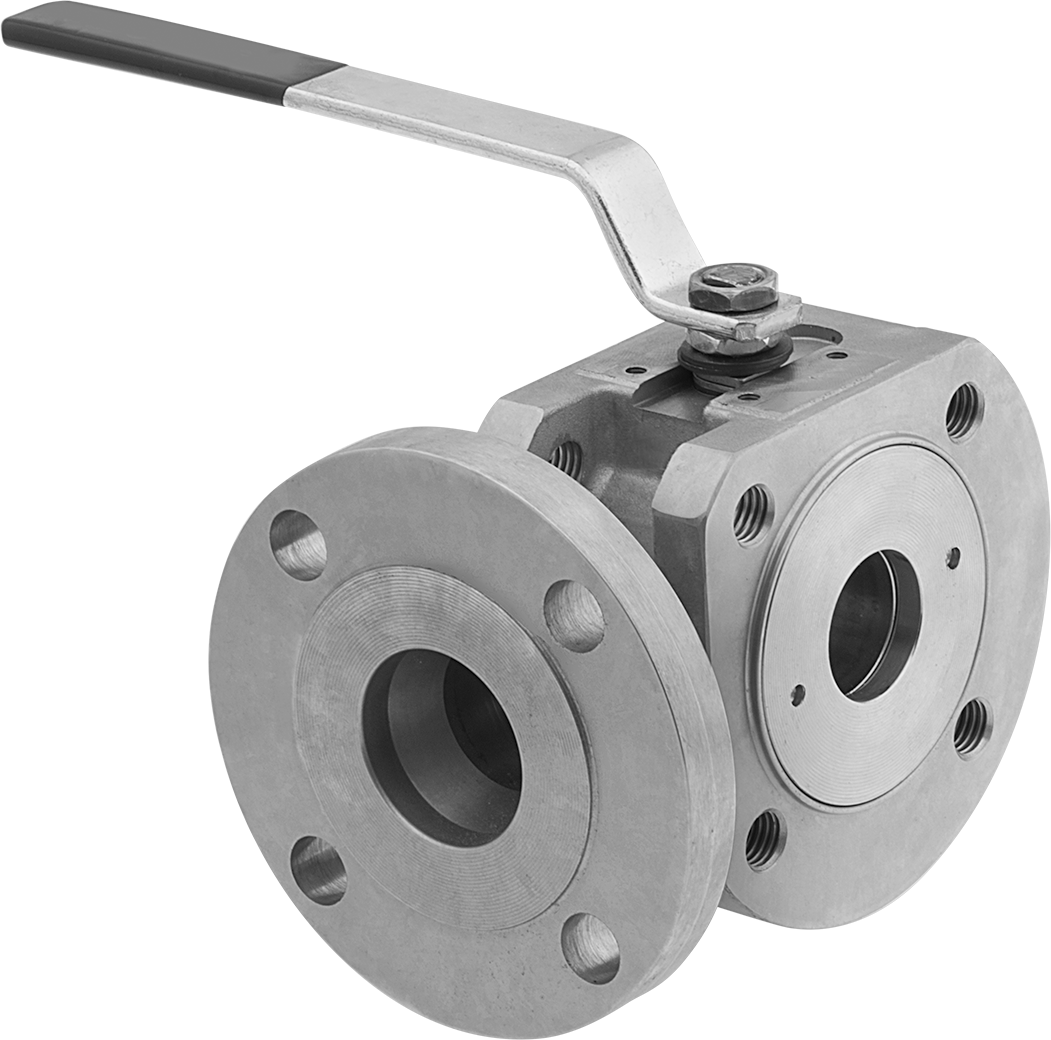

Flanşlı Yön Değiştirme Vanası
3 varyant (Uç-Uç Uzunluğu, Toplam Uzunluk); ₺282.290 – ₺908.566
Flanşlı Yön Değiştirme Vanası, flanşlı boru hatlarındaki bağlantı noktaları arasında akışı yönlendirmek için kullanılır ve 316 paslanmaz çelik gövdesi sayesinde korozyona karşı yüksek direnç sağlar. Bu sayfada Uç-Uç Uzunluğu ve Toplam Uzunluk eksenlerinde 3 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺282.290 – ₺908.566 aralığında değişir.
Özellikler
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bağlantı Elemanı Bağlantısı | Flanşlı × Flanşlı × Flanşlı |
| Boru Çapı | 250.8 mm |
| Saptırma Vanası Akış Şeması | L-Deseni |
| Bağlantı Noktası Türü | Standart |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvatalar | |
| Delik Boyutu | 3/4"19.0 mm |
| Delik Sayısı | 4 |
| Çap | 4 3/4"12.06 cm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 133.4 |
| Sıcaklıktaki Maksimum Basınç | 275 psi @ 100° F19 bar @ 38°C |
| Sıcaklık Aralığı | -18°C ila 171°C |
| Uç-Uç Uzunluğu | 10 1/2"26.67 cm |
| Valf Tipi | Bilye |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Conta Malzemesi | PTFE |
| Çalıştırma | Manuel |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon) |
| Orta | Klor, İzopropil Alkol, Sıvı Argon, Ksilen |
| Yetersiz | Amonyak, İçme Suyu, Sülfürik Asit, Toluen (Metilbenzen), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Giriş Bağlantısı Konumu | Yan |
| Çıkış Bağlantısı Konumu | Merkez |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlantı Portu | Giriş/Çıkış |
| Bağlanır | Boru |
| Çevre | Yiyecek ve İçecek |
| Bağlantı Tipi | Konektör |
| Akış Kesme | Hayır |
| Sap Stili | Kol |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| O-Ring Malzemesi | Viton® Floroelastomer |
| Çıkış Borusu Boyutları | 2 × 2 |
| Toplam | |
| Yükseklik | 8"20.32 cm |
| Uzunluk | 15 7/8"40.32 cm |
| Koltuk Malzemesi | PTFE |
| Şekil | T-Parçası |
| Vakum Değeri | Derecelendirilmemiştir |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
Açıklama
Bu vanaları flanşlara cıvatalayarak flanşlı boru hatlarındaki bağlantı noktaları arasında akışı yönlendirin. Herhangi bir bağlantı noktası giriş veya çıkış olarak kullanılabilir. Kolu çevirerek akışı giriş bağlantı noktasından herhangi bir çıkış bağlantı noktasına yönlendirin. Vanalar akışı kesemez.
316 Paslanmaz Çelik Gövde—316 paslanmaz çelik vanalar, karbon çelik vanalardan daha korozyona dayanıklıdır.
Standart Bağlantı Noktası — Standart bağlantı noktalı vanalar akışı hafifçe kısıtlar.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
