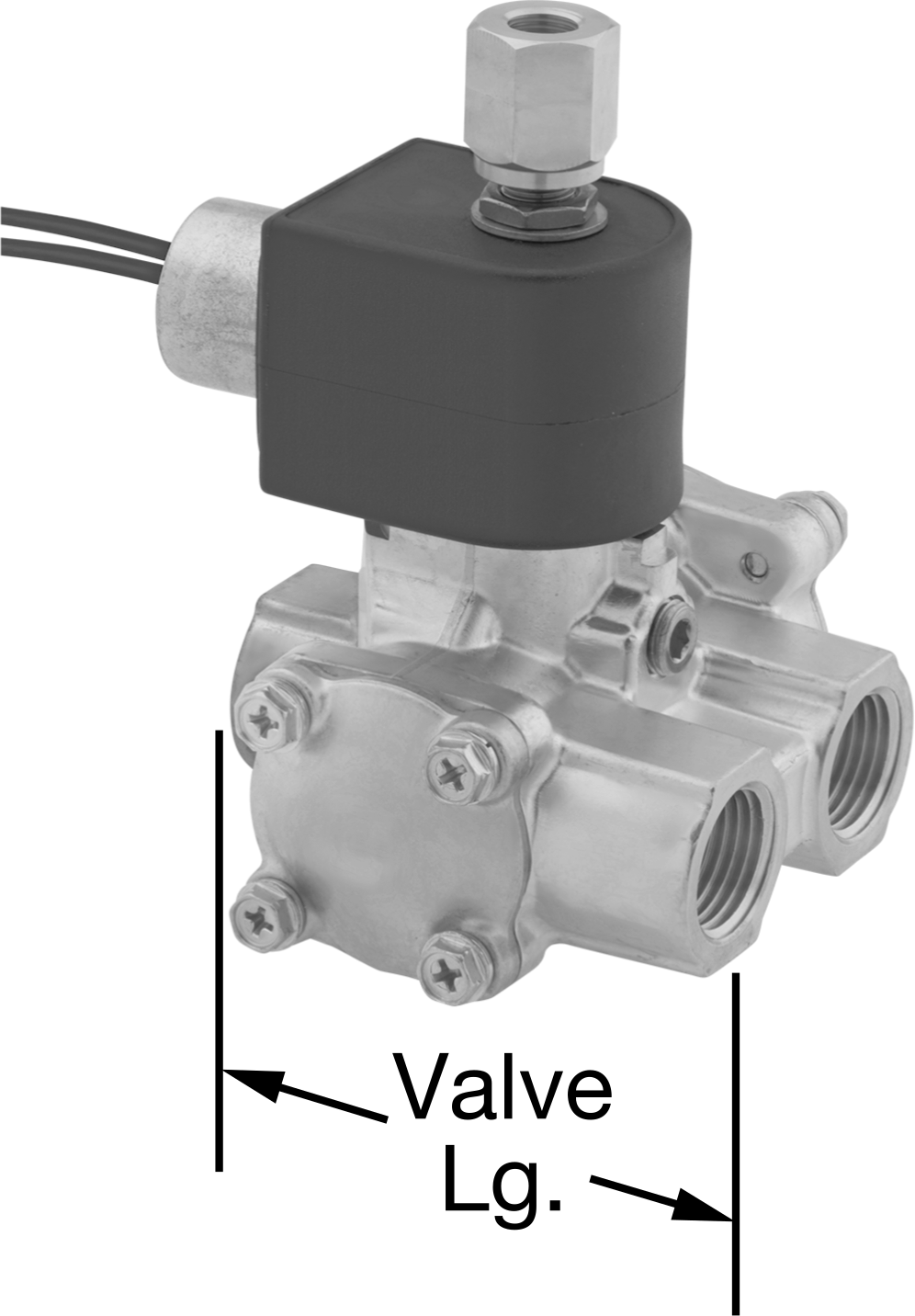

Dişli Solenoid Yön Değiştirme Valfi
3 varyant (Boru Çapı, Akış Katsayısı (Cv)); ₺106.264 – ₺153.664
Dişli Solenoid Yön Değiştirme Valfi, akışı bağlantı noktaları arasında elektrikle yönlendirerek otomatik kontrol sağlar. Bu ailede 3 varyant bulunur; en ayırt edici eksen Boru Çapı seçenekleridir. Fiyat, seçilen kombinasyona göre ₺106.264 – ₺153.664 aralığında değişir.
Özellikler
| Saptırma Vanası Akış Şeması | L-Deseni |
| Gövde Malzemesi | Pirinç |
| Tel Bağlantısı | Tel Uçları |
| Gerilim | 120V AC |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Boru Çapı | 1/212.7 mm |
| Akış Kesme | Hayır |
| Akış Katsayısı (Cv) | 3.6 |
| Sıcaklıktaki Maksimum Basınç | 180 psi @ 165° F12 bar @ 74°C |
| Valf Tipi | Basınç Düşüşü Destekli, Solenoid |
| Gerekli Minimum Basınç Düşüşü | 10 psi0.69 bar |
| Sıcaklık Aralığı | 2°C ila 74°C |
| Conta Malzemesi | Buna-N |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Çalıştırma Süresi | 0 sec. |

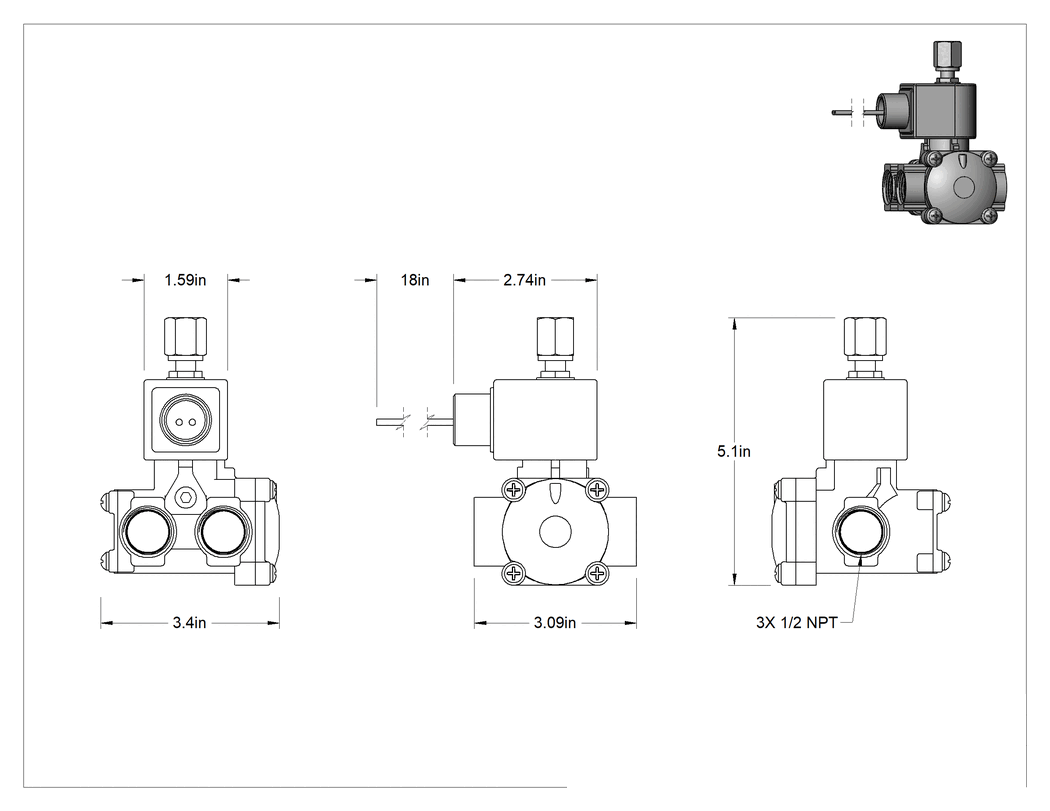

| Valf Uzunluğu | 3 3/8"85.7 mm |
| Toplam | |
| Yükseklik | 5 1/8"13.02 cm |
| Uzunluk | 3 3/8"85.7 mm |
| O-Ring Malzemesi | Buna-N |
| Koltuk Malzemesi | Buna-N |
| Ambalaj Malzemesi | Buna-N |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Solenoid |
| Aktüatör | |
| Gövde Malzemesi | Plastik |
| Montaj Konumu | Doğrudan |
| Sıcaklık | 2°C ila 85°C |
| Genişlik | 1 5/8"41.3 mm |
| Uzunluk | 2 3/4"69.8 mm |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Bütan, Karbondioksit, Etilen Glikol, Helyum, Gazyağı, Kripton, Mineral Solvent, Doğal Gaz, Neon, Azot, Yağ, Propan, Sabun Çözeltileri, Su, Xenon |
| Orta | Deiyonize Su, Dizel Yakıt, İçme Suyu, Etanol, Akaryakıt, İzopropil Alkol |
| Yetersiz | Aseton, Amonyak, Klor, Benzin, Sıvı Azot, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Oksijen, Tuzlu Su, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Çalışma Döngüsü | Sürekli |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Dış Mekan |
| Bağlantı Tipi | Konektör |
| Dış Mekan Kullanımı için | Evet |
| Frekans | 60 Hz |
| Maksimum Akım Çekişi | 0.225 amp |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 3 |
| Çıkış Borusu Boyutları | 1/2 × 1/2 |
| Göreceli Vakum Derecesi | Derecelendirilmemiştir |
| Şekil | Çift 90° Dirsek |
| Valf İşlevi | Yönlendirme |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Tel Ucu Uzunluğu | 18"45.72 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

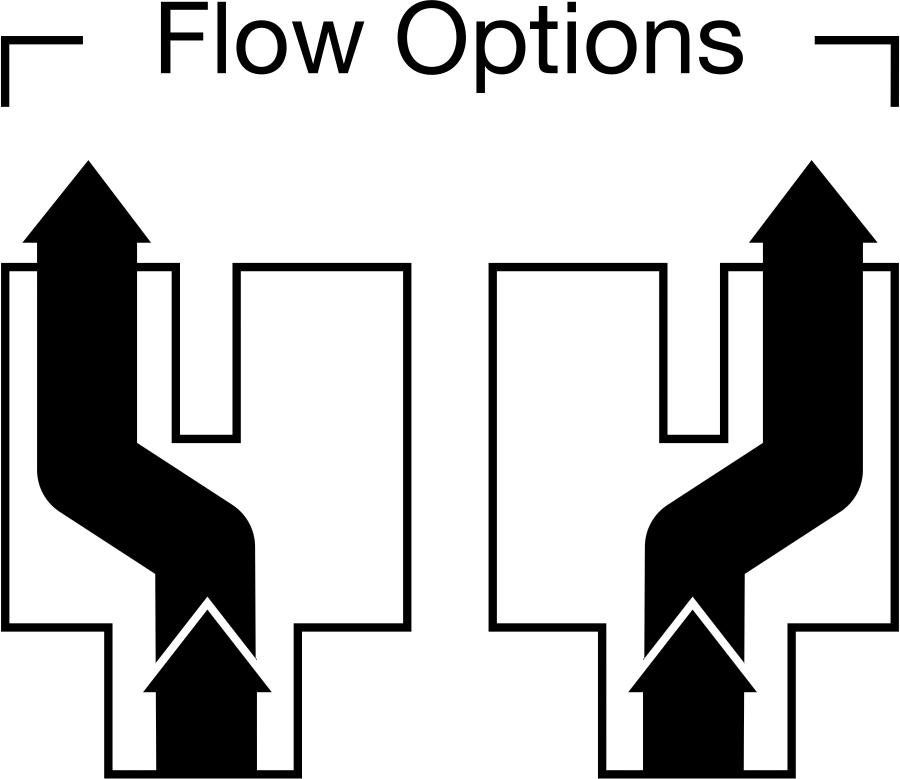

Bu vanalar, akışı bağlantı noktaları arasında otomatik olarak yönlendirmek için elektrikle çalışır. Hepsi, akışı merkez bağlantı noktası girişinden her iki yan bağlantı noktası çıkışına yönlendirebilir. Vanalar akışı kesemez. Çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından 10 psi daha yüksek olmalıdır. Hareketi en aza indirgemek ve aşınmayı azaltmak için aktüatör, vana gövdesine doğrudan monte edilmiştir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
