Yön Değiştirme Vanaları

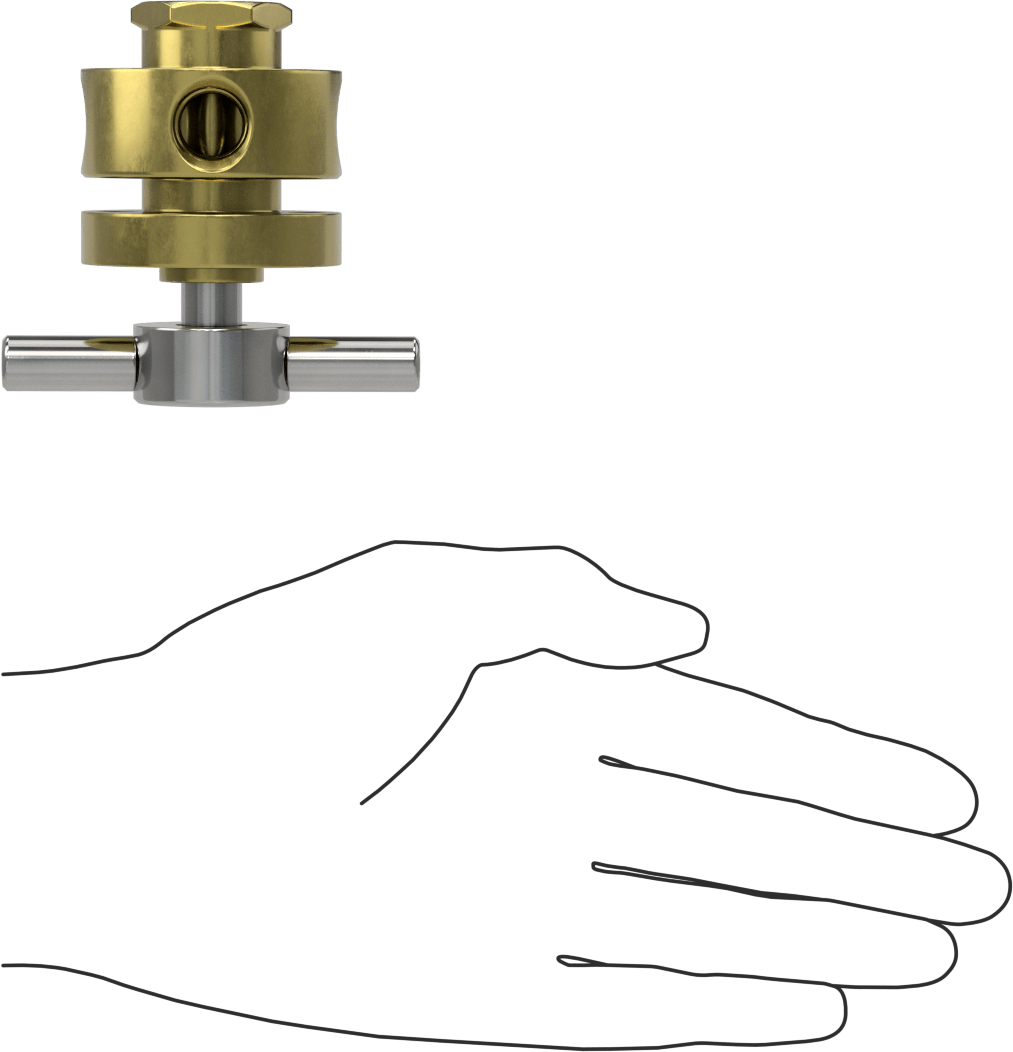

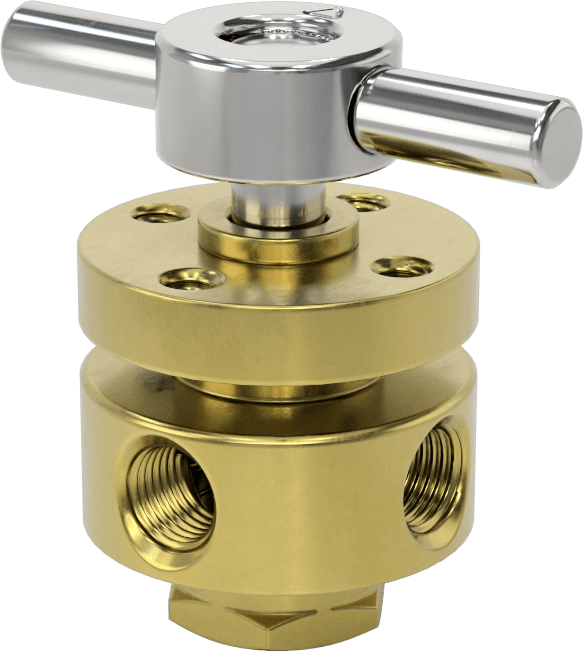

Çok Portlu Dişli Yön Değiştirme Vanası, Çift L-Desenli Akış
2 varyant (Saptırma Vanası Akış Şeması, Akış Ayar Konum Sayısı); fiyat ₺40.000
Çok Portlu Dişli Yön Değiştirme Vanası, Çift L-Desenli Akış, basınçlı hava ve diğer akışkanların akışını kol çevirerek birden fazla ekipmana yönlendirir. Bu aile, Saptırma Vanası Akış Şeması ve Akış Ayar Konum Sayısı eksenlerinde toplam 2 varyant sunar. Tüm varyantlarda fiyat ₺40.000.
Saptırma Vanası Akış Şeması
Akış Ayar Konum Sayısı
₺40.000 Paket
MZ-489097
Paket
Özellikler
| Saptırma Vanası Akış Şeması | Çift L Deseni |
| Gövde Malzemesi | Pirinç |
| Diş Tipi | NPT |
| Cins | Dişi |
| Giriş Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Diş Tipi | NPT |
| Cins | Dişi |
| Çıkış Bağlantısı Konumu | Yan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Diş Tipi | NPT |
| Cins | Dişi |
| Bağlantı Konumu | Yan |
| Boru Çapı | 1/46.35 mm |
| Akış Kesme | Hayır |
| Sap Stili | T-Kolu |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Sıcaklıktaki Maksimum Basınç | 250 psi @ 70° F17 bar @ 21°C |
| Valf Tipi | Tapa |
| Sıcaklık Aralığı | -51°C ila 204°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Conta Malzemesi | Floroelastomer |

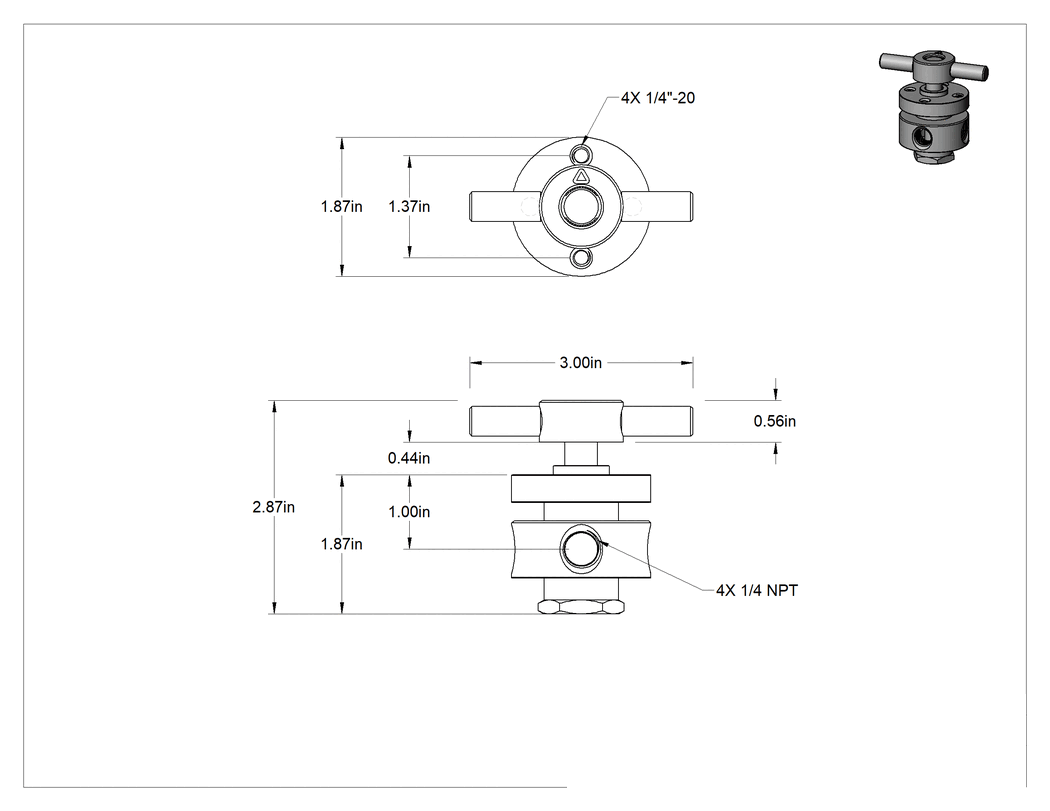

| Uç-Uç Uzunluğu | 1 7/8"47.6 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Delikleri | |
| Adet | 4 |
| Diş Boyutu | 1/4"-206.35 mm |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Toplam | |
| Yükseklik | 2 7/8"73.0 mm |
| Uzunluk | 3"76.2 mm |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Dikey |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Helyum, İzopropil Alkol, Gazyağı, Kripton, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Doğal Gaz, Neon, Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon |
| Orta | Klor |
| Yetersiz | Amonyak, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlantı Portu | Çıkış |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Tipi | Konektör |
| Akış Ayar Konum Sayısı | 2 |
| Bağlantı Noktalarının Sayısı | 4 |
| Çıkış Borusu Boyutları | 1/4 × 1/4 |
| Giriş Borusu Çapı | 1/46.35 mm |
| Fiş Malzemesi | PTFE |
| Şekil | Çapraz |
| Valf İşlevi | Yönlendirme |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Basınçlı hava ve diğer akışkanların akışını birden fazla ekipmana yönlendirin. Kolu çevirerek akışı birden fazla çıkış portuna yönlendirin. Vanalar akışı kesemez.

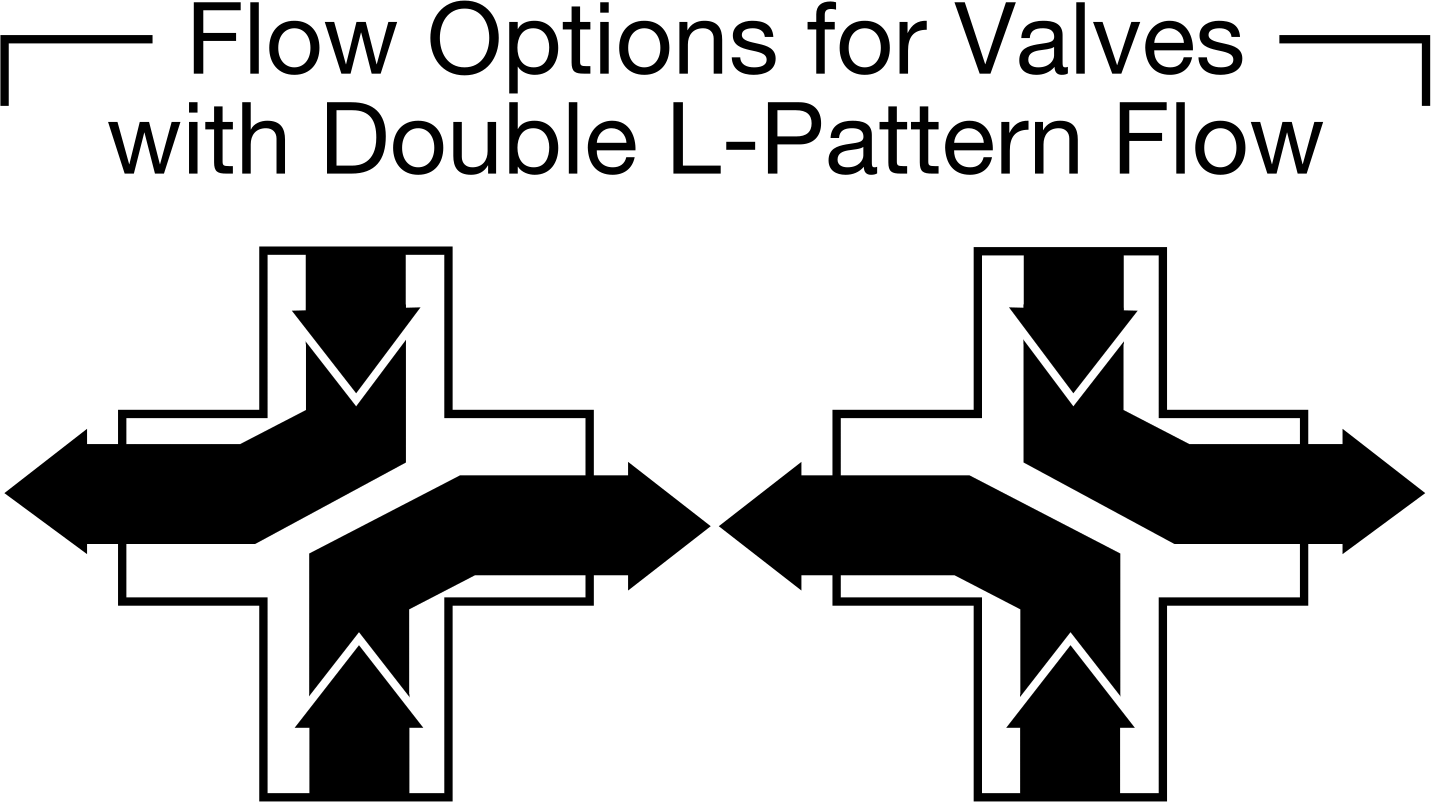

Çift L-Desenli Akış — Çift L-desenli akışa sahip vanalar, iki ayrı akış yoluna sahiptir.
