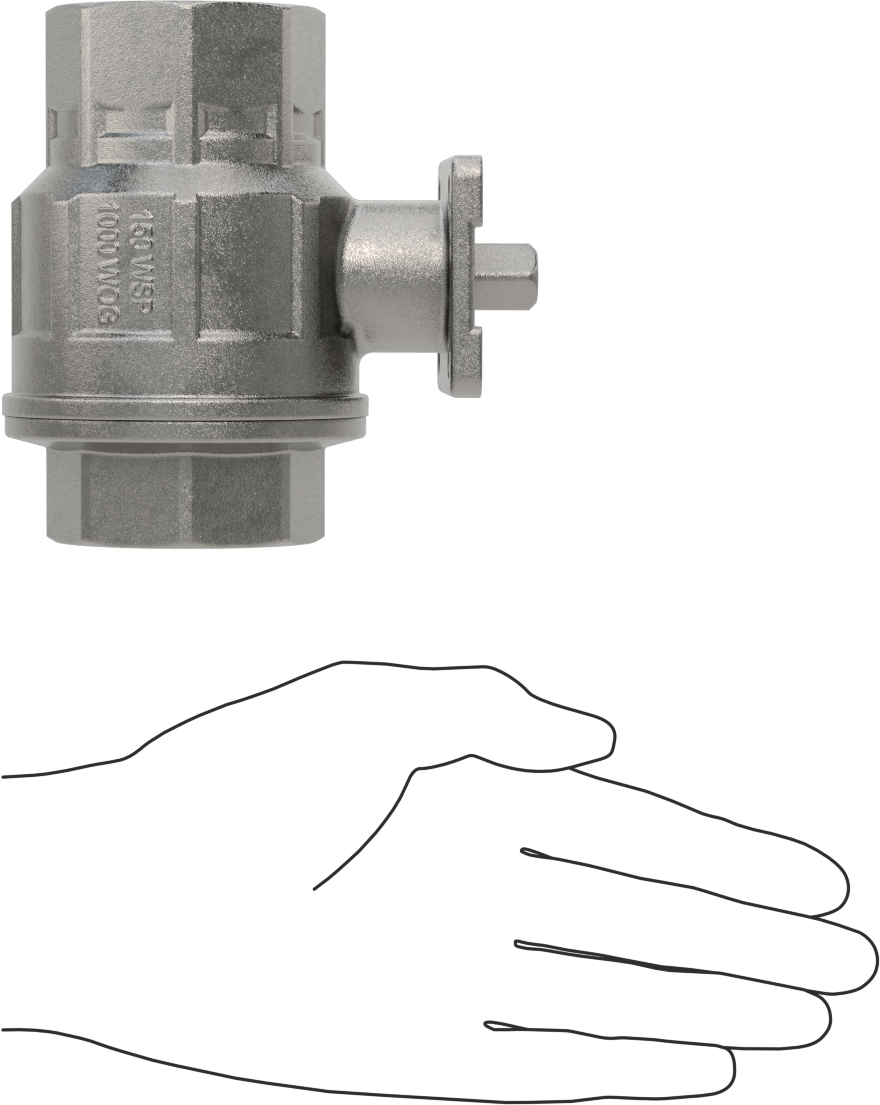

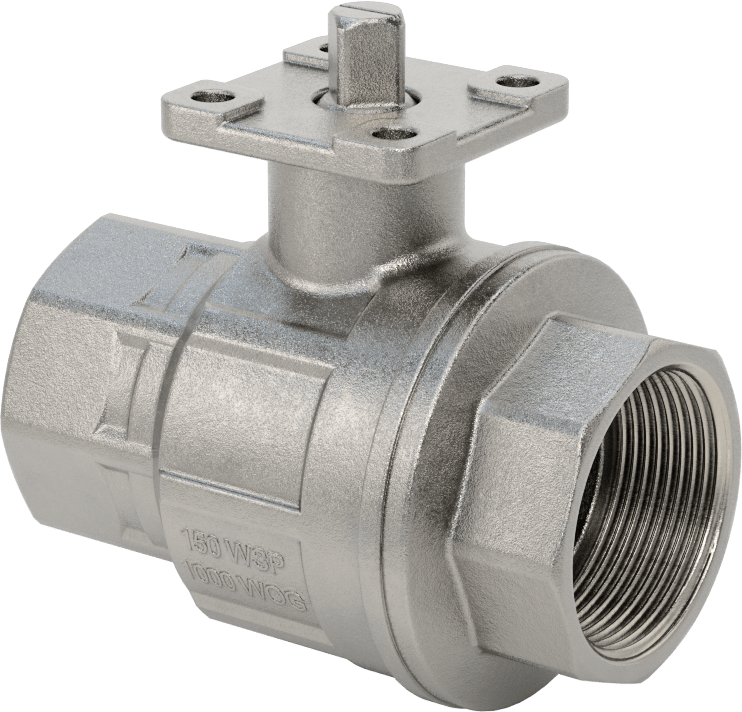

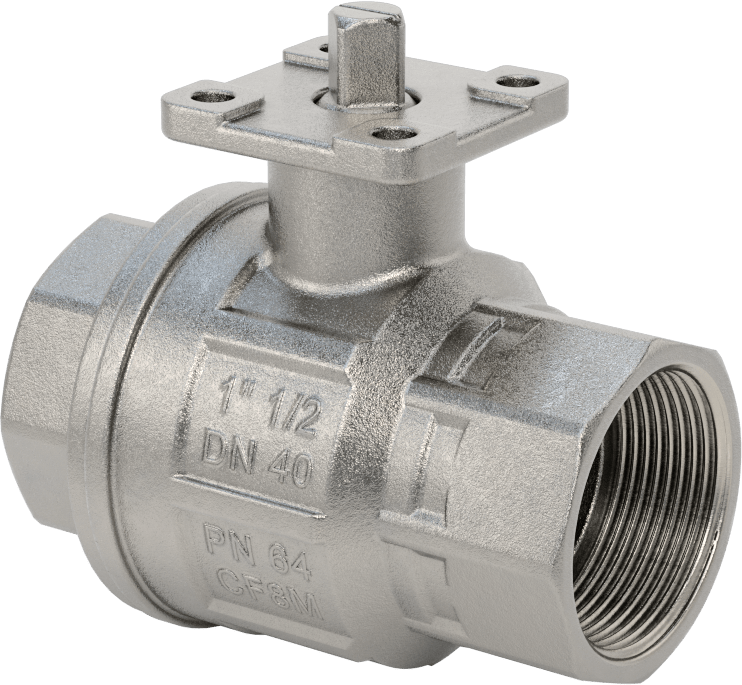

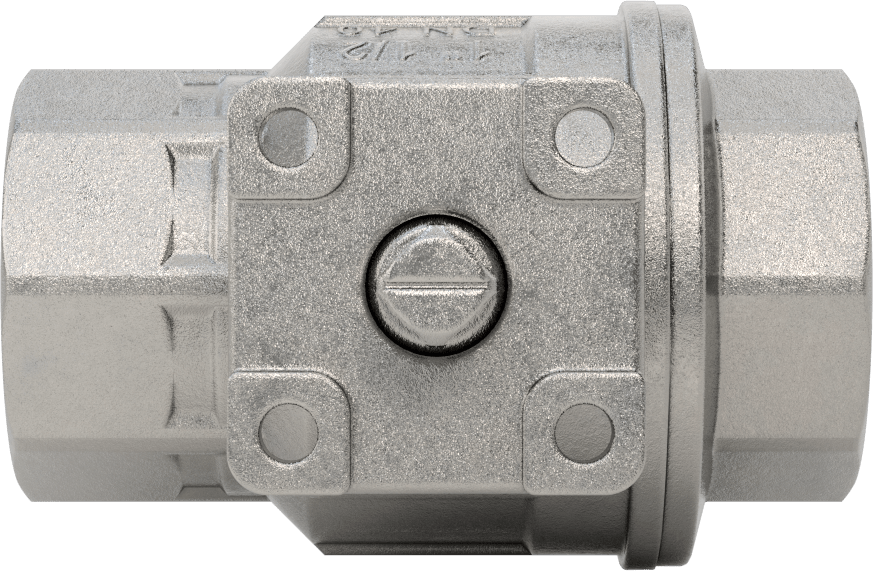

Akış Ayar Valfi Gövdesi, 316 Paslanmaz Çelik
4 varyant (Boru Çapı, Akış Katsayısı (Cv)); ₺21.772 – ₺67.994
Akış Ayar Valfi Gövdesi, 316 Paslanmaz Çelik, hattaki akışı manuel veya otomatik kontrol için aktüatöre takılan ve V kesimli açıklığı sayesinde akışı kademeli olarak artıran bir vana gövdesidir. Bu ailede Boru Çapı ekseninde 1/2" ile 2" arasında değişen dört varyant sunulur. Fiyat, seçilen kombinasyona göre ₺21.772 – ₺67.994 aralığında değişir.
Özellikler
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Diş Tipi | NPT |
| Cins | Dişi |
| Boru Çapı | 1 1/238.1 mm |
| Akış Katsayısı (Cv) | 61.5 |
| Sıcaklıktaki Maksimum Basınç | 1,000 psi @ 100° F69 bar @ 38°C |
| Sıcaklık Başındaki Maksimum Buhar Basıncı | 150 psi @ 365° F10 bar @ 185°C |
| Valf Tipi | Bilye |
| Sıcaklık Aralığı | -18°C ila 185°C |
| ISO Aktüatör Montaj Şeması | F05 |
| Gövde Çapı | 11 mm |
| Toplam | |

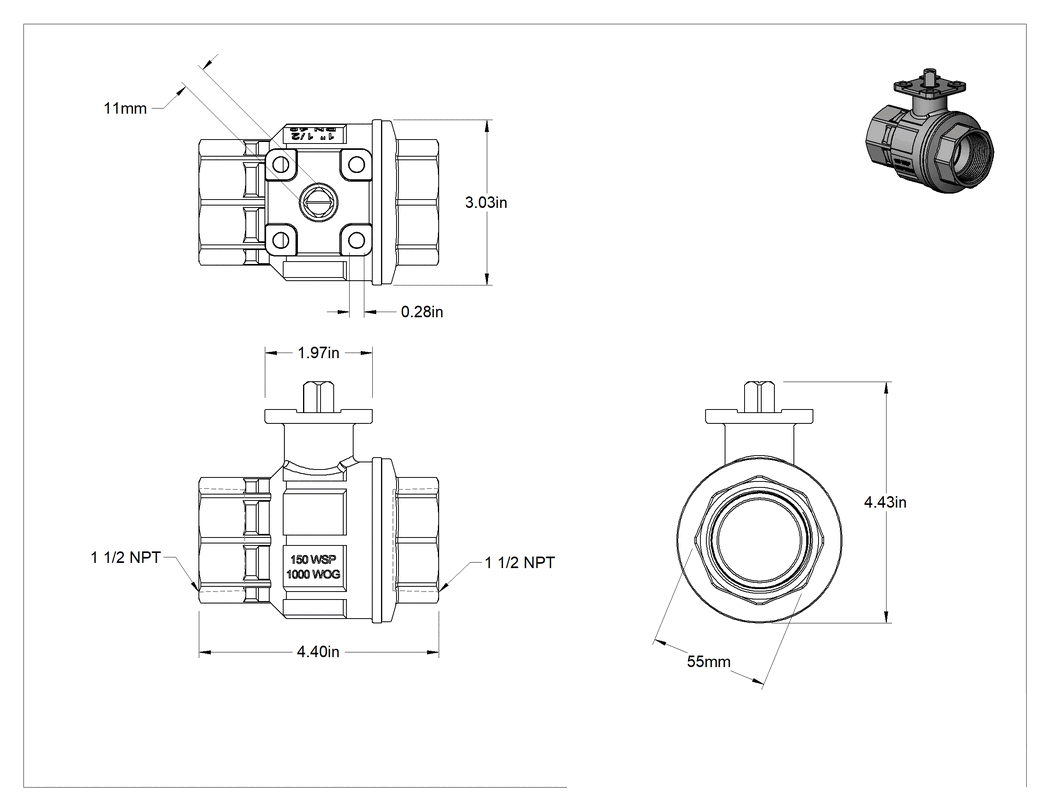

| Uzunluk | 4 3/8"11.11 cm |
| Genişlik | 3"76.2 mm |
| Yükseklik | 4 7/16"11.27 cm |
| Bağlantı Noktası Türü | Dolu |
| Maksimum Tork | 150 in·lbf |
| Gıda Endüstrisi Standardı | NSF/ANSI 61 |
| Aktüatör Montaj Konumu | Doğrudan |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Kimyasal Direnç (Mükemmel) | Hava, Karbondioksit, Deiyonize Su, Dizel Yakıt, İçme Suyu, Akaryakıt, Benzin, Helyum, Gazyağı, Mineral Solvent, Doğal Gaz, İçme Suyu, Propan, Buhar, Toluen (Metilbenzen), Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon) |
| Kimyasal Direnç (Orta) | Klor, Etanol, Etilen Glikol, İzopropil Alkol, Sıvı Karbondioksit, Propilen Glikol, Tuzlu Su, Ksilen |
| Kimyasal Direnç (Zayıf) | Aseton, Amonyak, Klorlu Su, Metanol (Metil Alkol), Metil Etil Keton (MEK), Sülfürik Asit, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%50 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Çevre | Dış Mekan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Tipi | Konektör |
| Kimyasal Konsantrasyon İçin | |
| Sitrik Asit Konsantrasyonu için | 25%, 50%, 100% |
| Nitrik Asit Konsantrasyonu için | 25%, 50%, 100% |
| Dış Mekan Kullanımı için | Evet |
| Birlikte Kullanım | Hava, Karbondioksit, Sitrik Asit, Deiyonize Su, Dizel Yakıt, İçme Suyu, Akaryakıt, Benzin, Helyum, Gazyağı, Mineral Solvent, Doğal Gaz, Nitrik Asit, İçme Suyu, Propan, Buhar, Toluen (Metilbenzen), Su |
| Montaj Konumu | Yatay, Dikey |
| Ambalaj Malzemesi | PTFE |
| Conta Malzemesi | Floroelastomer |
| Koltuk Malzemesi | Cam Dolgulu PTFE |
| Şekil | Düz |
| Karşılanan Teknik Özellikler | ISO 5211 |
| Mil Şekli | Kare |
| Valf İşlevi | Akış Ayarı |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
Açıklama
Hattınızdaki akışı otomatik veya manuel olarak kontrol etmek için bu vana gövdelerini aktüatörünüze takın. V-Küresel Vana gövdeleri olarak da bilinen bu vana gövdeleri, vanayı açtıkça akışı kademeli olarak artıran V kesimli bir açıklığa sahiptir. Tam geçişli oldukları için akışı kısıtlamazlar. 316 paslanmaz çelikten üretilen vana gövdeleri, mükemmel korozyon direncine sahiptir. Hepsi ISO 5211 montaj boyutları standardına uygundur. Daha büyük sap açıklığına sahip vana aktüatörlerine monte etmek için vana sapı adaptörlerini kullanın.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
