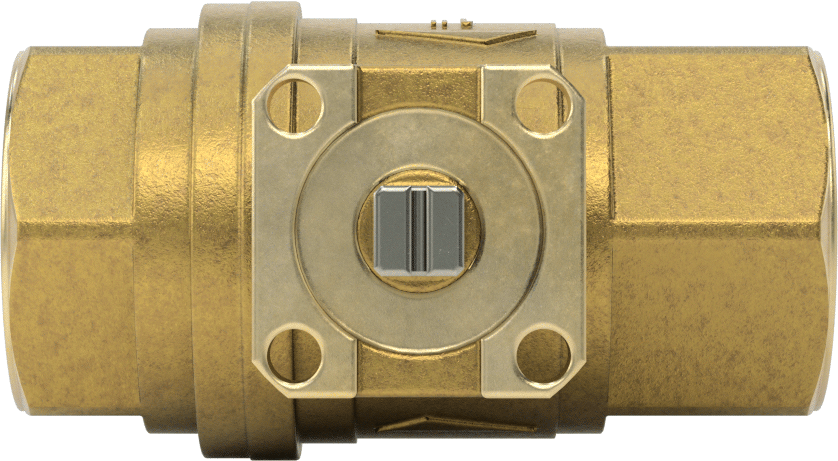

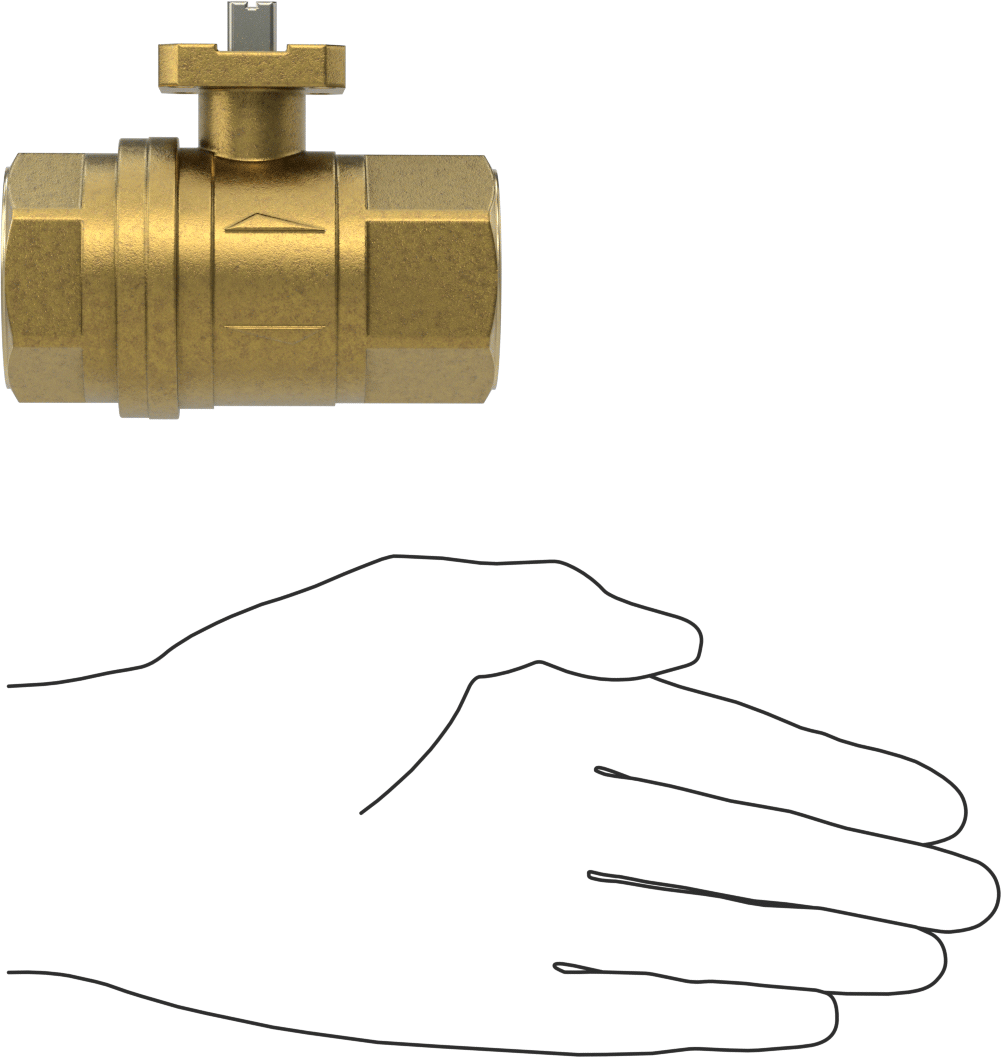

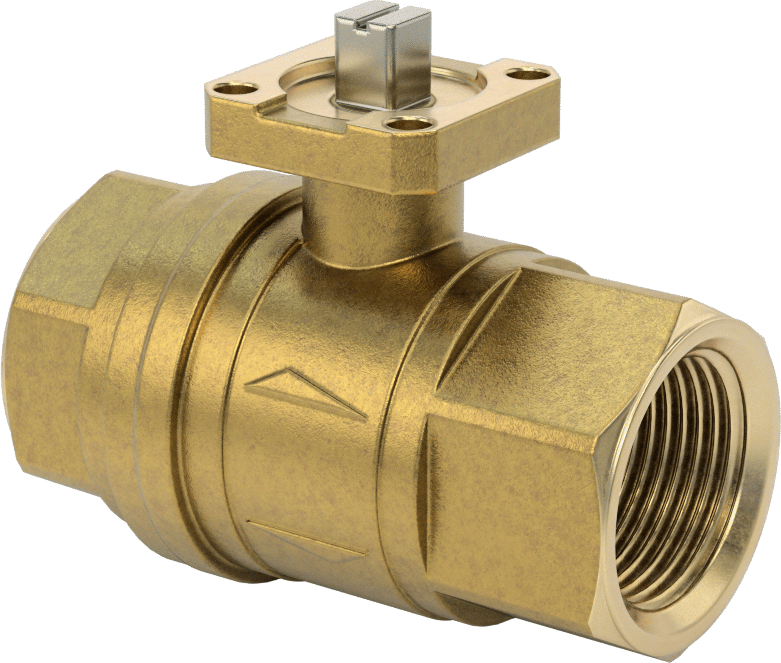

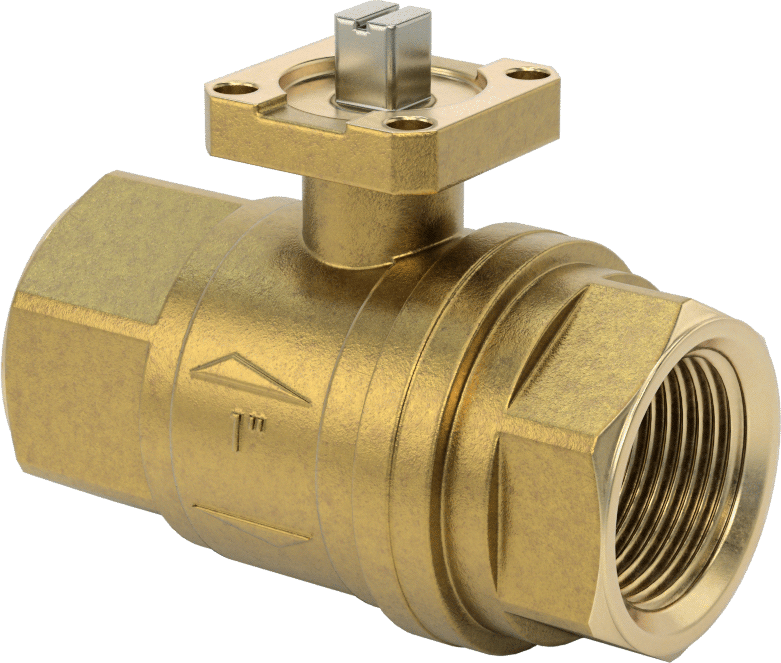

Pirinç Açma/Kapama Vana Gövdesi
6 varyant (Boru Çapı, Gövde Çapı); ₺7.312 – ₺44.552
Pirinç Açma/Kapama Vana Gövdesi, aktüatörlere takılarak hattaki akışı otomatik veya manuel olarak başlatıp durdurur ve tam geçişli yapısı sayesinde akışı kısıtlamaz. Bu sayfada Boru Çapı ve Gövde Çapı eksenlerinde 6 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺7.312 – ₺44.552 aralığında değişir.
Özellikler
| Gövde Malzemesi | Pirinç |
| Yapı | Bir adet parça |
| Diş Tipi | NPT |
| Cins | Dişi |
| Boru Çapı | 125.4 mm |
| Akış Katsayısı (Cv) | 115.5 |
| Sıcaklıktaki Maksimum Basınç | 600 psi @ 100° F41 bar @ 38°C |
| Sıcaklık Başındaki Maksimum Buhar Basıncı | Derecelendirilmemiştir |
| Valf Tipi | Top, Basınç Düşüşü Destekli |
| Sıcaklık Aralığı | -20°C ila 177°C |
| ISO Aktüatör Montaj Şeması | F03 |
| Gövde Çapı | 9 mm |
| Toplam | |

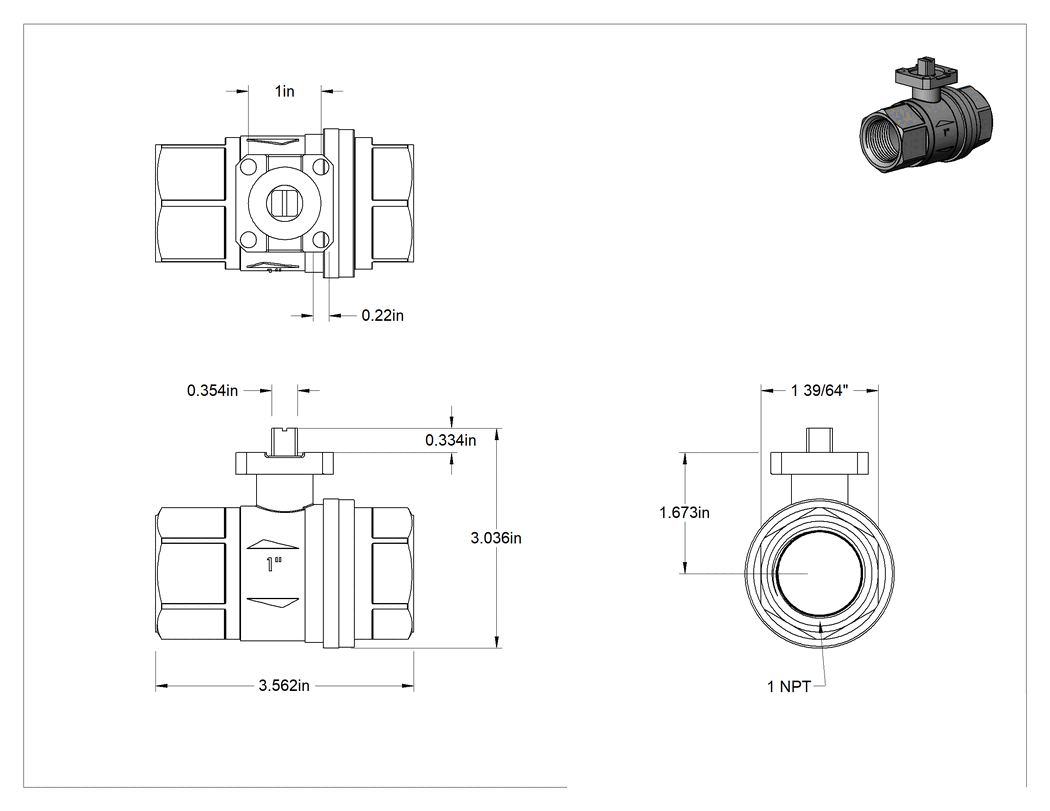

| Uzunluk | 3 9/16"90.5 mm |
| Genişlik | 1 5/8"41.3 mm |
| Yükseklik | 3"76.2 mm |
| Bağlantı Noktası Türü | Dolu |
| Maksimum Tork | 60 in·lbf |
| Vana Üretici Model Numarası için | EA1D64F39-001, EA2R64F39-001 |
| Aktüatör Montaj Konumu | Doğrudan |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Dizel Yakıt, Benzin, Helyum, Gazyağı, Kripton, Neon, Azot, Yağ, Sabun Çözeltileri, Su, Xenon |
| Kimyasal Direnç (Orta) | Bütan, Karbondioksit, Etanol, Etilen Glikol, İzopropil Alkol, Mineral Solvent, Doğal Gaz, Oksijen, Propan, Tuzlu Su, Toluen (Metilbenzen), Ksilen |
| Kimyasal Direnç (Zayıf) | Aseton, Amonyak, Sitrik Asit, Hidroklorik Asit, Metanol (Metil Alkol), Metil Etil Keton (MEK), Sodyum Hipoklorit (Çamaşır Suyu), Buhar, Sülfürik Asit, Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Çevre | Dış Mekan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Tipi | Konektör |
| Dış Mekan Kullanımı için | Evet |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon |
| Vana Üreticisi için | RuB |
| Vana Üretici Serisi için | S.6439 |
| Üretici Model Numarası | S64F39 |
| Gerekli Minimum Basınç Düşüşü | 1 psi0.07 bar |
| Montaj Konumu | Yatay, Dikey |
| Conta Malzemesi | Floroelastomer |
| Koltuk Malzemesi | Grafit Dolgulu PTFE |
| Şekil | Düz |
| Karşılanan Teknik Özellikler | ISO 5211 |
| Mil Şekli | Kare |
| Valf İşlevi | Açma/Kapama |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
Açıklama
Aktüatörünüze takılan bu vana gövdeleriyle hattınızdaki akışı otomatik veya manuel olarak başlatın ve durdurun. Tam geçişli oldukları için akışı kısıtlamazlar. Hepsi ISO 5211 montaj boyutları standardına uygundur. Daha geniş gövde açıklığına sahip vana aktüatörlerine monte etmek için vana gövdesi adaptörleri kullanın.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
