316 Paslanmaz Çelik Açma/Kapama Vana Gövdesi
5 varyant (Boru Çapı, Sıcaklıktaki Maksimum Basınç); ₺18.350 – ₺76.142
316 Paslanmaz Çelik Açma/Kapama Vana Gövdesi, aktüatöre takılarak hattaki akışı otomatik veya manuel olarak başlatıp durdurur ve tam geçişli yapısıyla akışı kısıtlamaz. Bu sayfada Boru Çapı ekseninde farklı seçenekler sunan 5 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺18.350 – ₺76.142 aralığında değişir.
Özellikler
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Yapı | Üç parça |
| Diş Tipi | NPT |
| Cins | Dişi |
| Boru Çapı | 125.4 mm |
| Akış Katsayısı (Cv) | 60 |
| Sıcaklıktaki Maksimum Basınç | 1,500 psi @ 100° F103 bar @ 38°C |
| Sıcaklık Başındaki Maksimum Buhar Basıncı | 150 psi @ 212° F10 bar @ 100°C |
| Valf Tipi | Top, Basınç Düşüşü Destekli |
| Sıcaklık Aralığı | -29°C ila 232°C |
| ISO Aktüatör Montaj Şeması | F04, F05 |
| Gövde Çapı | 11 mm |
| Toplam | |
| Uzunluk | 3 3/8"85.7 mm |
| Genişlik | 2 3/16"55.6 mm |
| Yükseklik | 2 11/16"68.3 mm |
| Bağlantı Noktası Türü | Dolu |
| Maksimum Tork | 100 in·lbf |
| Vana Üretici Model Numarası için | AS7004MC, AS7014MC |
| Aktüatör Montaj Konumu | Doğrudan |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Kimyasal Direnç (Mükemmel) | Aseton, Hava, Amonyak, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Akaryakıt, Benzin, Helyum, Gazyağı, Metanol (Metil Alkol), Metil Etil Keton (MEK), Mineral Solvent, Azot, Yağ, Propan, Tuzlu Su, Sabun Çözeltileri, Sülfürik Asit, Su, Sitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Kimyasal Direnç (Orta) | Klorlu Su, Etanol, Etilen Glikol, İzopropil Alkol, Sıvı Karbondioksit, Propilen Glikol, Soğutucu Akışkan, Buhar, Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon) |
| Kimyasal Direnç (Zayıf) | Klor, İçme Suyu, Kuru Malzeme, Sıvı Azot, Sıvı Oksijen, Oksijen, İçme Suyu, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon) |
| Bağlanır | Boru |
| Çevre | Dış Mekan |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Tipi | Konektör |
| Kimyasal Konsantrasyon İçin | |
| Sitrik Asit Konsantrasyonu için | 25% |
| Nitrik Asit Konsantrasyonu için | 50% |
| Sodyum Hidroksit (Kostik Soda) Konsantrasyonu için | 25%, 50%, 75%, 100% |
| Dış Mekan Kullanımı için | Evet |
| Birlikte Kullanım | Aseton, Hava, Amonyak, Bütan, Karbondioksit, Sitrik Asit, Deiyonize Su, Dizel Yakıt, Akaryakıt, Benzin, Gazyağı, Metanol (Metil Alkol), Metil Etil Keton (MEK), Mineral Solvent, Nitrik Asit, Azot, Yağ, Propan, Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (Kostik Soda), Sülfürik Asit, Su |
| Vana Üreticisi için | Duravalve |
| Vana Üretici Serisi için | DM 340 |
| Üretici Model Numarası | 30400EC |
| Gerekli Minimum Basınç Düşüşü | 1 psi0.07 bar |
| Montaj Konumu | Yatay, Dikey |
| Ambalaj Malzemesi | PTFE |
| Conta Malzemesi | PTFE |
| Koltuk Malzemesi | Cam Dolgulu TFE |
| Şekil | Düz |
| Karşılanan Teknik Özellikler | ISO 5211 |
| Mil Şekli | Kare |
| Valf İşlevi | Açma/Kapama |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Tayvan |
Açıklama
Aktüatörünüze takılan bu vana gövdeleriyle hattınızdaki akışı otomatik veya manuel olarak başlatın ve durdurun. Tam geçişli oldukları için akışı kısıtlamazlar. Hepsi ISO 5211 montaj boyutları standardına uygundur. Daha geniş gövde açıklığına sahip vana aktüatörlerine monte etmek için vana gövdesi adaptörleri kullanın.
316 Paslanmaz Çelik Gövde — 316 paslanmaz çelik vana gövdeleri mükemmel korozyon direncine sahiptir.

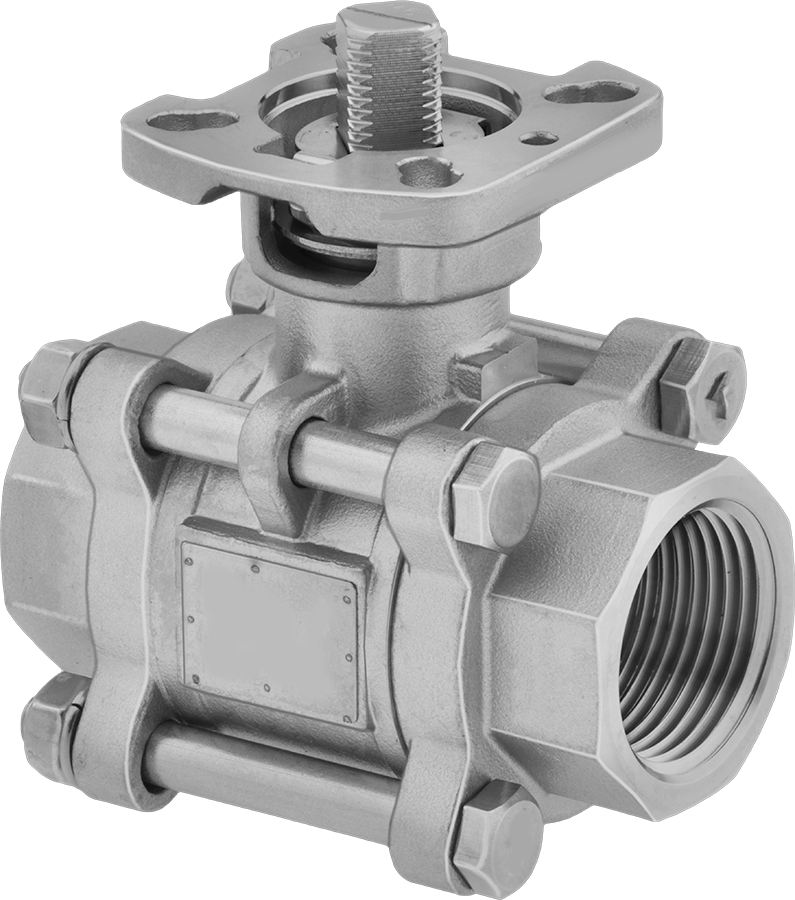

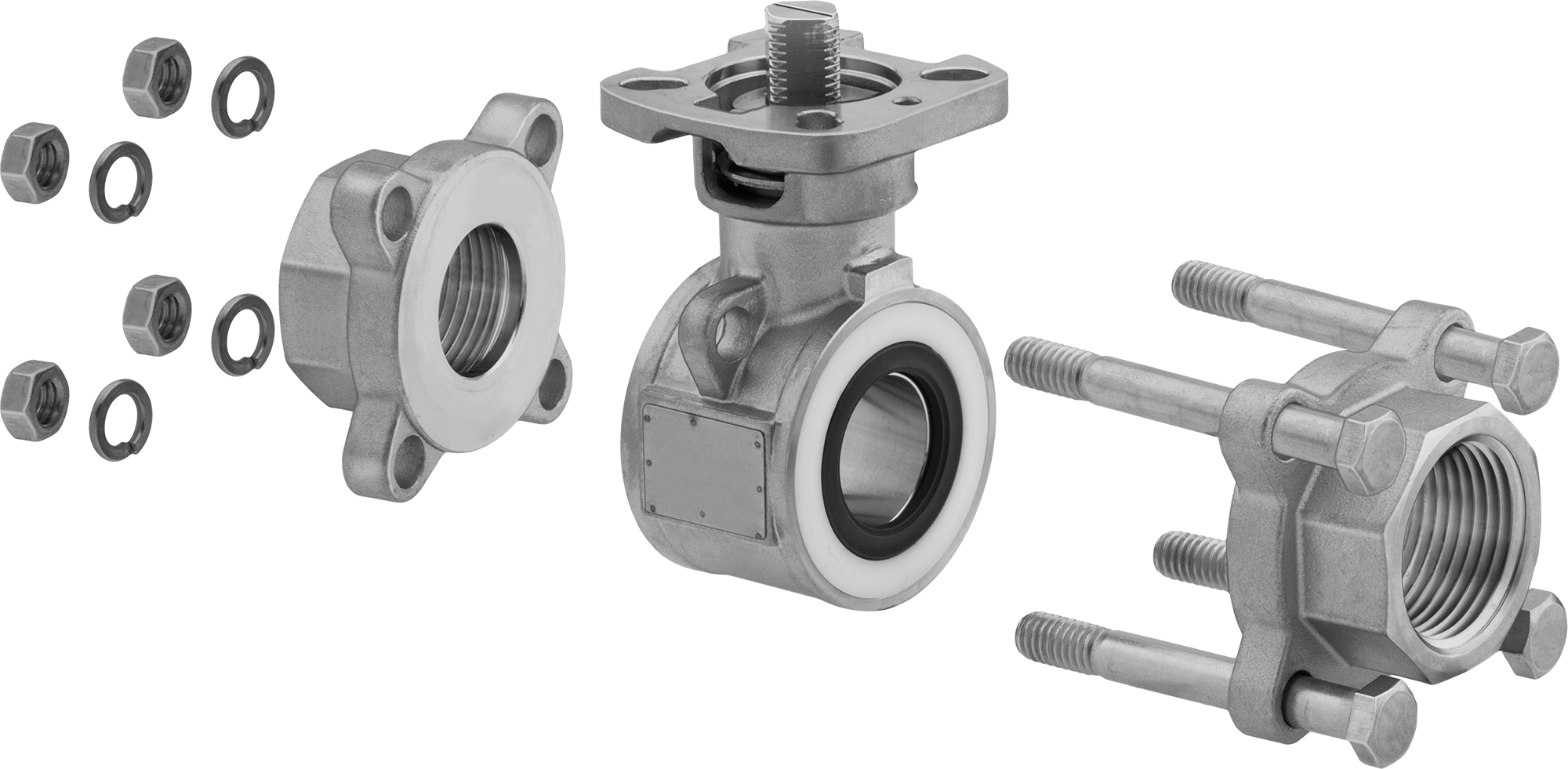

Üç Parçalı—Üç parçalı vana gövdeleri, hattınızdan çıkarmadan parçalarına ayırabileceğiniz için bakımı kolaydır.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
