Flanş Bağlantıları, Alın Kaynaklı Flanşlı, Karbon Çelik
6 varyant (Flanş Dış Çapı, Cıvata Deliği Sayısı); ₺48.342 – ₺71.530
Flanş Bağlantıları, Alın Kaynaklı Flanşlı, Karbon Çelik, boru hattına eklenen delikli plaka sayesinde sıvı ve gaz akışını ölçmek, kısmak ve düzenlemek için kullanılır. Bu ailede en ayırt edici eksen olan Flanş Dış Çapı'nda 6 varyant sunulur; toplam 6 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺48.342 – ₺71.530 aralığında değişir.
Özellikler
| İlk Bağlantı Elemanı | |
| Bağlantı | Alın Kaynağı |
| Bağlanır | Boru |
| İkinci Bağlantı Elemanı | |
| Bağlantı | Flanşlı |
| Bağlanır | Boru |
| Bağlantı Elemanı İçin | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| Boru Çapı | 3/419.0 mm |
| Yapı | Dikişsiz |

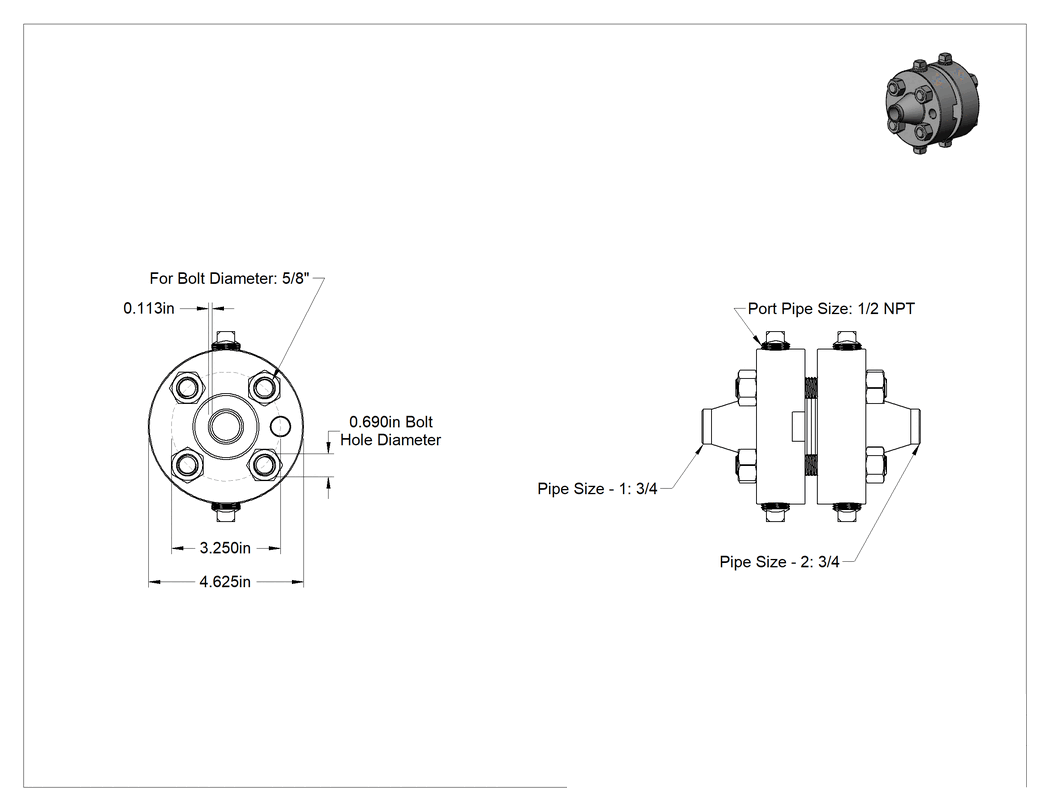

| Flanş Dış Çapı | 4 5/8"11.75 cm |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Cıvata Deliği | |
| Çap | 11/16"17.5 mm |
| Adet | 4 |
| Cıvata Çemberi Çapı | 3 1/4"82.5 mm |
| Bağlantı noktası | |
| Boru Çapı | 1/212.7 mm |
| Adet | 2 |
| Diş Tipi | NPT |
| İçerir | Contalar, Jack Cıvataları, Somunlar, Port Tapaları, Gijonlar |
| Birlikte Kullanım | Hava, Doğal Gaz, Yağ, Su |
| Sıcaklık | Derecelendirilmemiştir |
| Basınç Sınıfı | 300 |
| Boru için | |
| Çizelge | 40 |
| Malzeme | Karbon Çelik |
| Sertifika Formu | Dijital |
| Sertifika Türü | İzlenebilir Parti Numaralı Malzeme Sertifikası |
| İmalat | Dövme |
| Bağlantı Tipi | Flanş, Adaptör |
| Flanşlı Bağlantı Yüzeyi | Yükseltilmiş |
| Conta Malzemesi | Sıkıştırılmış Asbestsiz Sentetik Elyaf |
| Malzeme | Karbon Çelik |
| Şekil | Düz |
| Duvar Kalınlığı | 0.113"2.87 mm |
| Ağırlık | 14.78 lb.6.70 kg |
| Menşe Ülke | Hindistan |
Açıklama

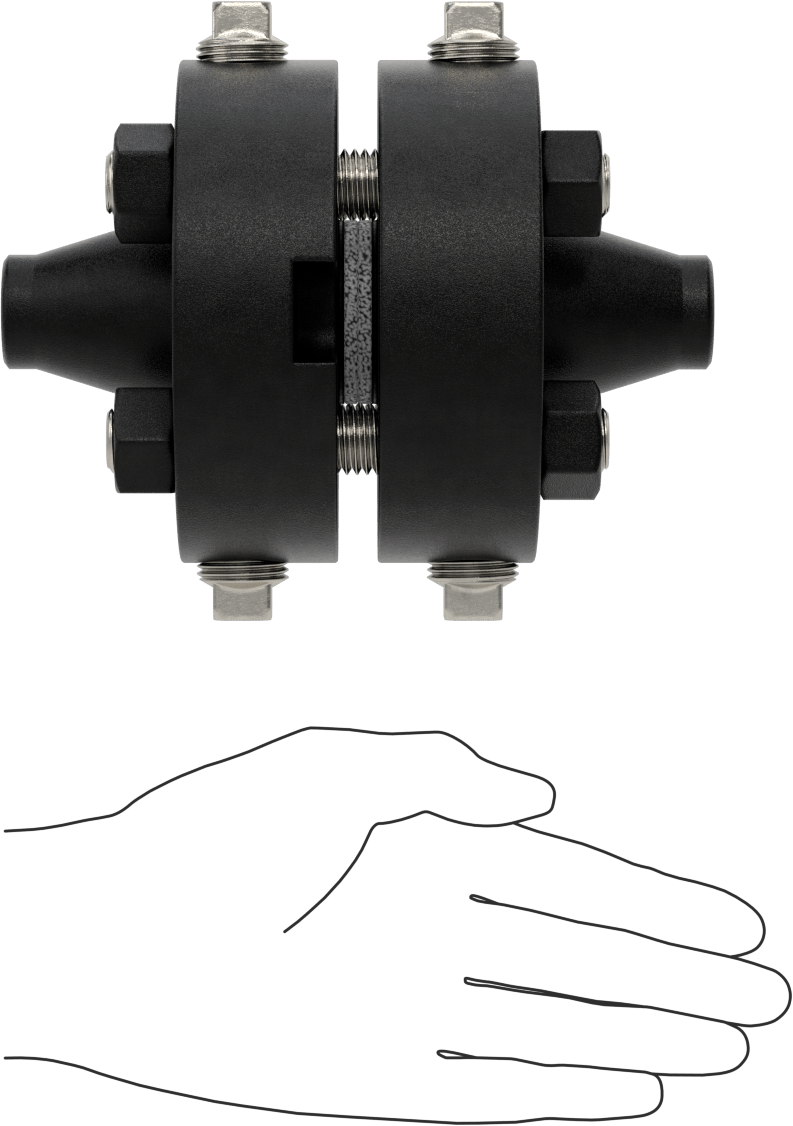

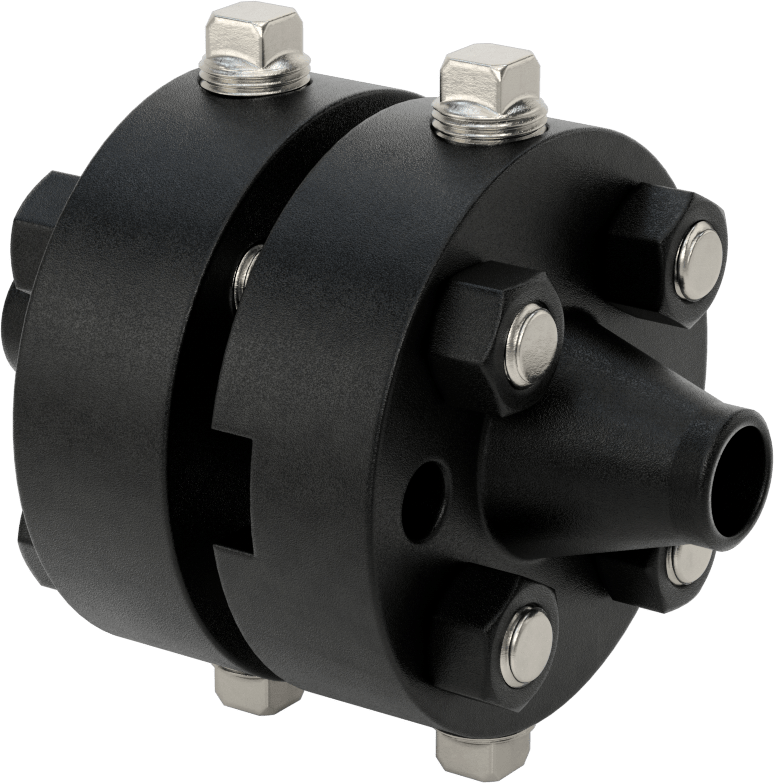

Bu bağlantı parçalarına bir delikli plaka ekleyerek hattınızdaki sıvı ve gaz akışını ölçün, kısın ve düzenleyin. Bu parçalar, iki flanş yarısından ve bunları birbirine bağlamak için gereken tüm bileşenlerden oluşur. Orifis plakasını incelemek veya değiştirmek için flanş yarılarını ayırmak üzere kriko cıvatalarını sıkın.
Akışı kısıtlamak için iki flanş arasına bir delikli plaka takın. Delikli plaka, akışı düzenlemek amacıyla akışı sınırlar.
Akışı ölçmek için aynı montajı yapın, ancak dişli bağlantı noktalarını kullanarak her iki flanş yarısına bir diferansiyel basınç göstergesi veya verici de bağlayın. Göstergeniz veya vericiniz, delikli plakanın önündeki ve arkasındaki basınç farkını ölçecektir. Basınç farkı akış hızıyla orantılıdır, bu nedenle bu ölçümü kullanarak hattınızın akış hızını hesaplayabilirsiniz.
Alın Kaynaklı Bağlantı Parçası—Alın kaynaklı flanşlar, kaynak boyunlu flanşlar olarak da bilinir; flanş boynunun eğimli ucu, boruya hizalandığında güçlü bir kaynak için bir oluk oluşturur.
