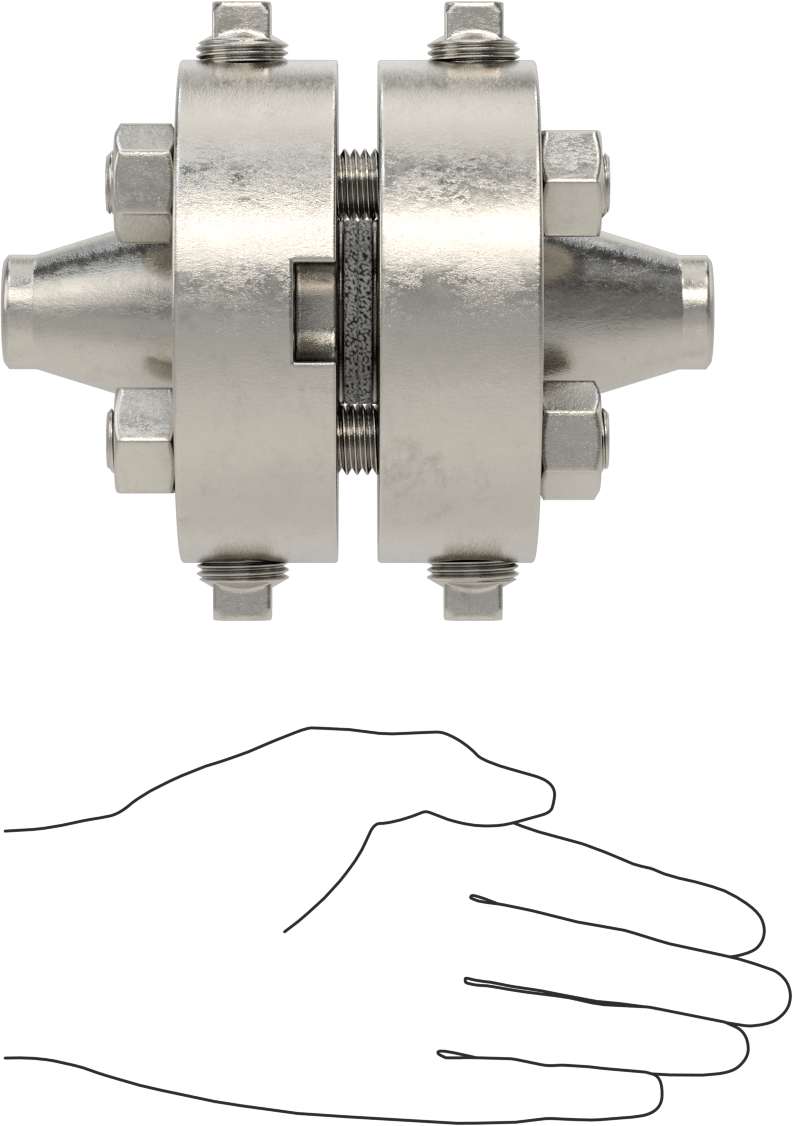

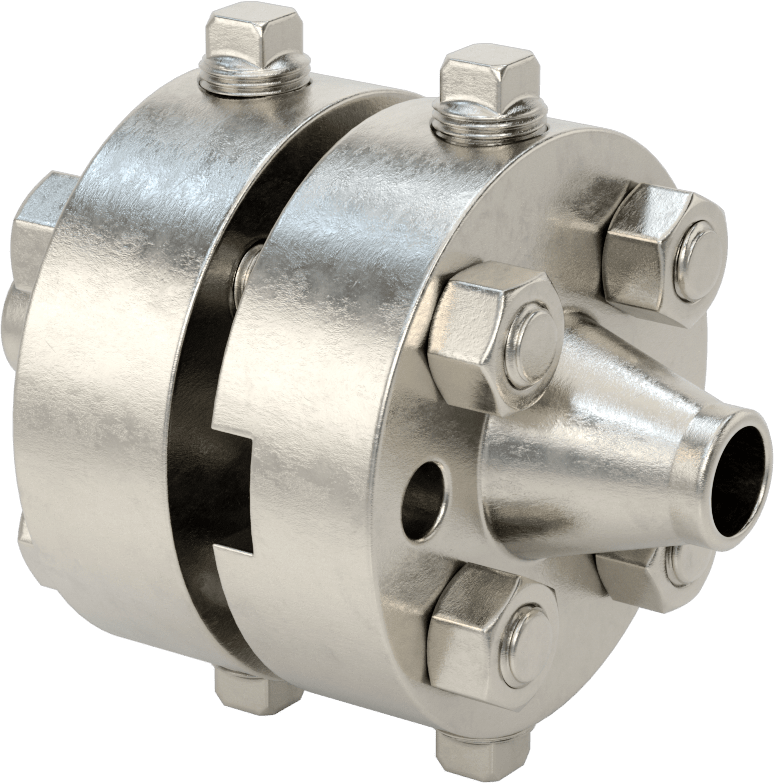

Flanş Bağlantıları, Alın Kaynaklı Flanşlı
6 varyant (Flanş Dış Çapı, Cıvata Deliği Sayısı); ₺100.066 – ₺258.832
Flanş Bağlantıları, Alın Kaynaklı Flanşlı, iki flanş yarısı arasına delikli plaka ekleyerek sıvı ve gaz akışını ölçmek, kısmak ve düzenlemek için kullanılır. Bu sayfada Flanş Dış Çapı ve Cıvata Deliği Sayısı eksenlerinde 6 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺100.066 – ₺258.832 aralığında değişir.
Özellikler
| İlk Bağlantı Elemanı | |
| Bağlantı | Alın Kaynağı |
| Bağlanır | Boru |
| İkinci Bağlantı Elemanı | |
| Bağlantı | Flanşlı |
| Bağlanır | Boru |
| Bağlantı Elemanı İçin | |
| Çizelge | 40 |
| Malzeme | 316/316L Paslanmaz Çelik |
| Boru Çapı | 3/419.0 mm |
| Yapı | Dikişsiz |

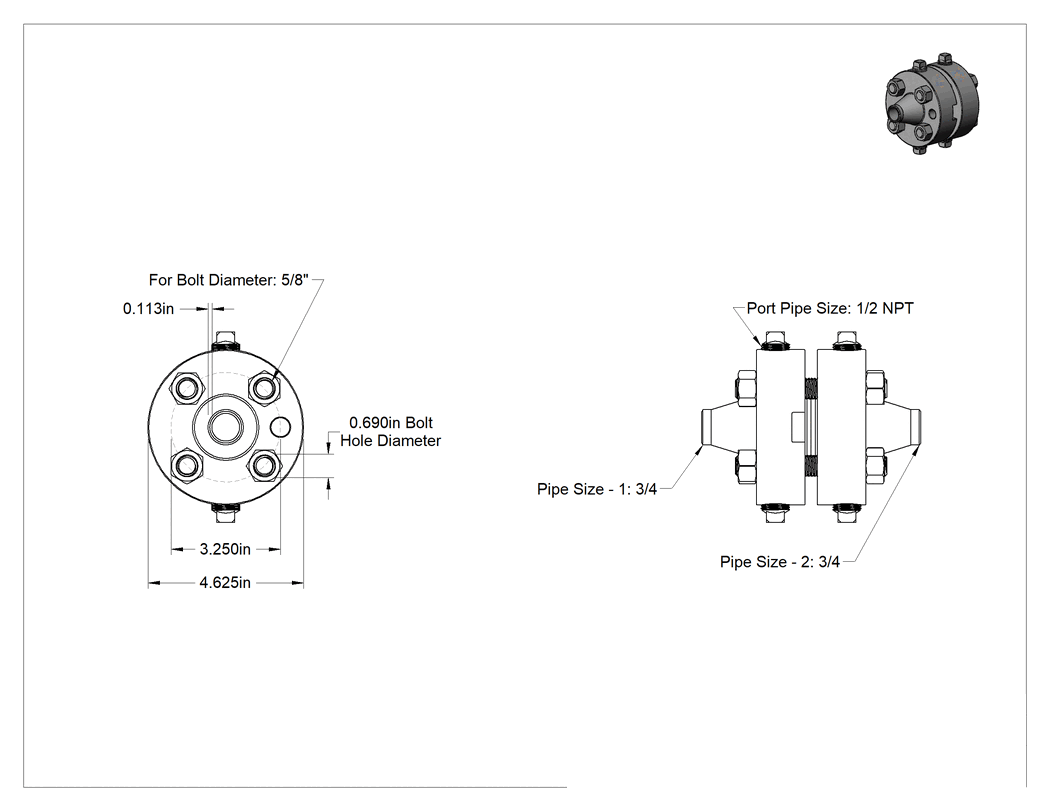

| Flanş Dış Çapı | 4 5/8"11.75 cm |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Cıvata Deliği | |
| Çap | 11/16"17.5 mm |
| Adet | 4 |
| Cıvata Çemberi Çapı | 3 1/4"82.5 mm |
| Bağlantı noktası | |
| Boru Çapı | 1/212.7 mm |
| Adet | 2 |
| Diş Tipi | NPT |
| İçerir | Contalar, Jack Cıvataları, Somunlar, Port Tapaları, Gijonlar |
| Birlikte Kullanım | Hava, Doğal Gaz, Yağ, Su |
| Sıcaklık | Derecelendirilmemiştir |
| Basınç Sınıfı | 300 |
| Boru için | |
| Çizelge | 40 |
| Malzeme | 316/316L Paslanmaz Çelik |
| İmalat | Dövme |
| Bağlantı Tipi | Flanş, Adaptör |
| Flanşlı Bağlantı Yüzeyi | Yükseltilmiş |
| Conta Malzemesi | Sıkıştırılmış Asbestsiz Sentetik Elyaf |
| Malzeme | 316/316L Paslanmaz Çelik |
| Şekil | Düz |
| Duvar Kalınlığı | 0.113"2.87 mm |
| Ağırlık | 15.48 lb.7.02 kg |
| Menşe Ülke | Hindistan |
Açıklama
Bu bağlantı parçalarına bir delikli plaka ekleyerek hattınızdaki sıvı ve gaz akışını ölçün, kısın ve düzenleyin. Bu parçalar, iki flanş yarısından ve bunları birbirine bağlamak için gereken tüm bileşenlerden oluşur. Orifis plakasını incelemek veya değiştirmek için flanş yarılarını ayırmak üzere kriko cıvatalarını sıkın.
Akışı kısıtlamak için iki flanş arasına bir delikli plaka takın. Delikli plaka, akışı düzenlemek amacıyla akışı sınırlar.
Akışı ölçmek için aynı montajı yapın, ancak dişli bağlantı noktalarını kullanarak her iki flanş yarısına bir diferansiyel basınç göstergesi veya verici de bağlayın. Göstergeniz veya vericiniz, delikli plakanın önündeki ve arkasındaki basınç farkını ölçecektir. Basınç farkı akış hızıyla orantılıdır, bu nedenle bu ölçümü kullanarak hattınızın akış hızını hesaplayabilirsiniz.
Alın Kaynaklı Bağlantı Parçası—Alın kaynaklı flanşlar, kaynak boyunlu flanşlar olarak da bilinir; flanş boynunun eğimli ucu, boruya hizalandığında güçlü bir kaynak için bir oluk oluşturur.
316/316L Paslanmaz Çelik Bağlantı Parçaları için — 316/316L paslanmaz çelik flanşlar mükemmel korozyon direncine sahiptir.
