Çekvalfleri

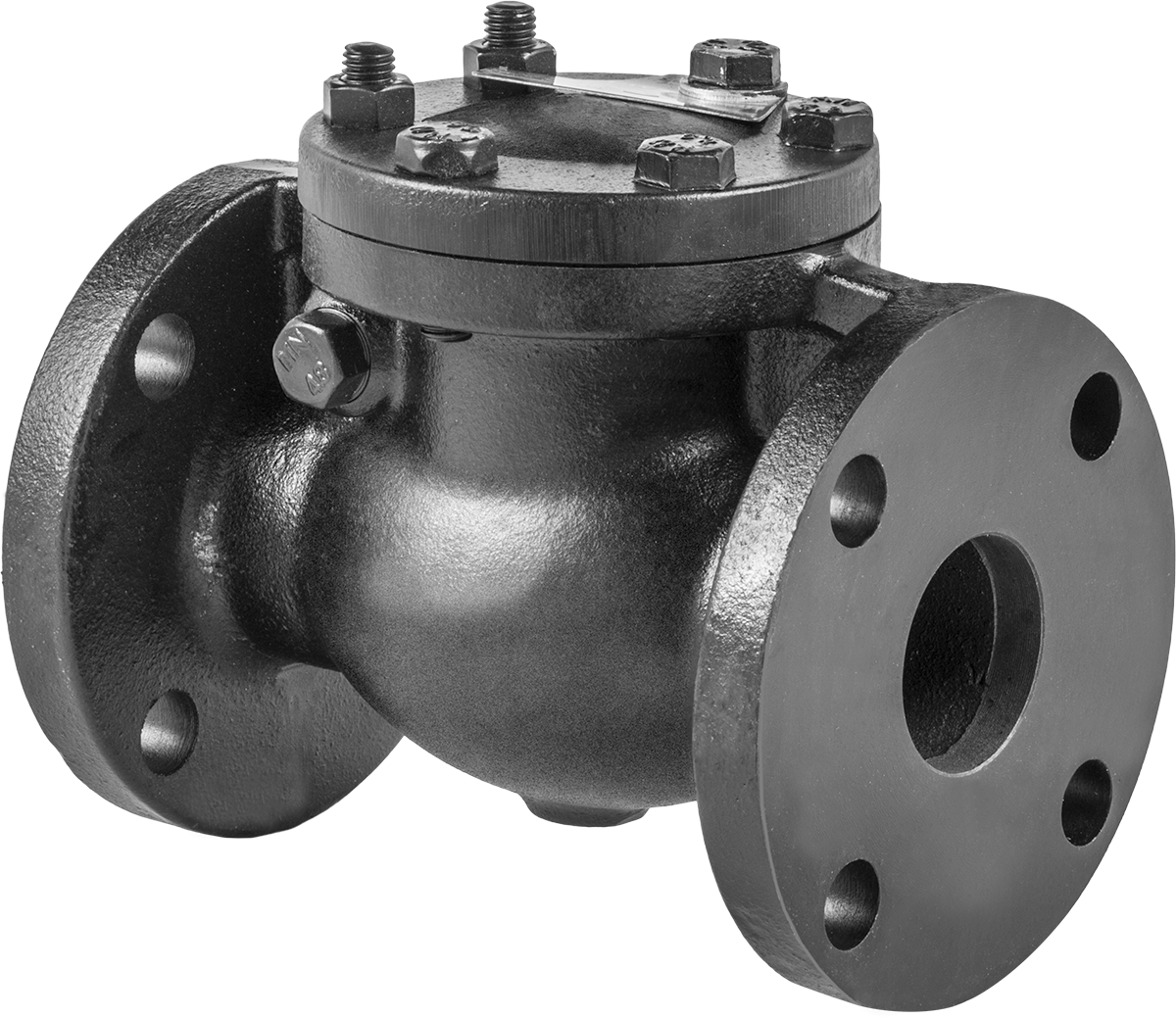

Flanşlı Çekvalf
7 varyant (Uç-Uç Uzunluğu, Disk Malzemesi); ₺75.254 – ₺450.556
Flanşlı Çekvalf, ANSI flanşlarına cıvatalanarak tek yönde akışa izin veren ve akış durduğunda otomatik kapanan bir vana türüdür. Bu sayfada Uç-Uç Uzunluğu ve Disk Malzemesi eksenlerinde 7 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺75.254 – ₺450.556 aralığında değişir.
Uç-Uç Uzunluğu
Disk Malzemesi
Cıvata Deliği Sayısı
Cıvata Deliği Boyutu
₺75.254 Paket
MZ-490501
Paket
Özellikler
| Gövde Malzemesi | Dökme Demir |
| Çek valf Tipi | Salınım |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Giriş | |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Çıkış | |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Basınç Sınıfı | 125 |
| Boru Çapı | 250.8 mm |
| Akış Katsayısı (Cv) | 110 |
| Sıcaklıktaki Maksimum Basınç | 200 psi @ 70° F14 bar @ 21°C |
| Sıcaklık Başındaki Maksimum Buhar Basıncı | 125 psi @ 353° F8.6 bar @ 178°C |
| Minimum Açma Basıncı | 1 psi0.07 bar |
| Sıcaklık Aralığı | -29°C ila 207°C |

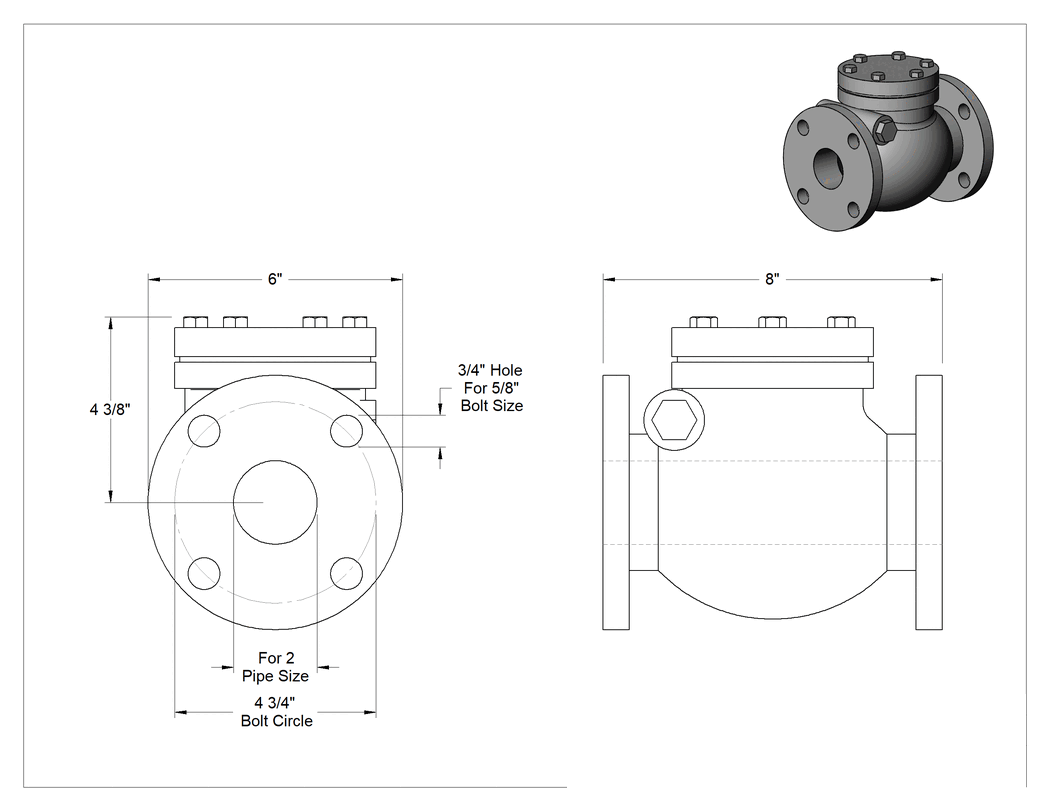

| Uç-Uç Uzunluğu | 8"20.32 cm |
| Montaj Konumu | Yatay |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 5/8"15.9 mm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Dahil Olan Cıvatalar | Hayır |
| İçerir | Çıkarılabilir Kapak |
| Karşılanan Teknik Özellikler | ASTM A126 Sınıf B, MSS SP-71 |
| Birlikte Kullanım | Hava, Buhar, Su |
| Disk Malzemesi | Bronz |
| Conta Malzemesi | Bronz |
| Çalıştırma | Basınç |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Benzin, Azot, Buhar, Su |
| Orta | Argon, Bütan, Karbondioksit, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Helyum, İzopropil Alkol, Gazyağı, Kripton, Metanol (Metil Alkol), Metil Etil Keton (MEK), Mineral Solvent, Doğal Gaz, Neon, Yağ, Oksijen, Propan, Sabun Çözeltileri, Xenon, Ksilen, Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%75 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon) |
| Yetersiz | Amonyak, Klor, İçme Suyu, Tuzlu Su, Sülfürik Asit, Toluen (Metilbenzen), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Valf İşlevi | Geri Akış Önleme |
| Valf Tipi | Kontrol |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin |
Açıklama
Bu vanaları ANSI flanşlarına cıvatalayın. Tek yönde akışa izin vermek için açılırlar ve akış durduğunda veya tersine döndüğünde kapanırlar. Hepsinde, bakım için iç bileşenlere kolay erişim sağlayan çıkarılabilir bir kapak bulunur.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
