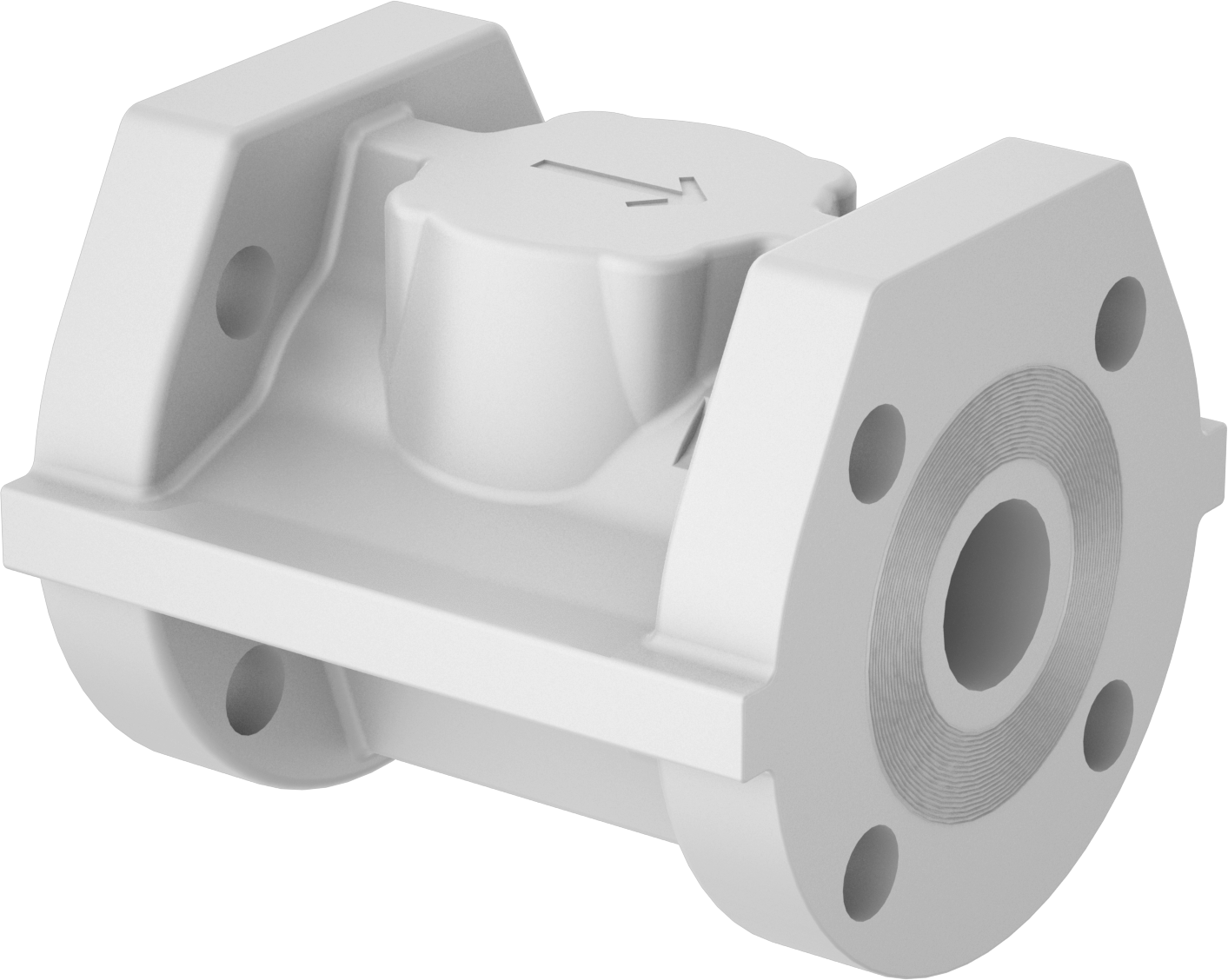

Ağır Kimyasallar için Flanşlı Çekvalf
2 varyant (Sıcaklıktaki Maksimum Basınç, Cıvata Çemberi Çapı); ₺102.764 – ₺153.428
Ağır Kimyasallar için Flanşlı Çekvalf, ANSI flanşlarına cıvatalanarak akışı tek yönde sağlar ve ters akışta kapanarak sert kimyasallara karşı dayanıklılık sunar. Bu sayfada Sıcaklıktaki Maksimum Basınç ve Cıvata Çemberi Çapı eksenlerinde 2 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺102.764 – ₺153.428 aralığında değişir.
Özellikler
| Gövde Malzemesi | Cam Dolgulu Vinil Ester |
| Çek valf Tipi | Bilye |
| Bağlantı Portu | Giriş |
| Bağlantı Portu | Çıkış |
| Giriş | |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Çıkış | |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Boru Çapı | 250.8 mm |
| Akış Katsayısı (Cv) | 54 |
| Sıcaklıktaki Maksimum Basınç | 140 psi @ 250° F9.7 bar @ 121°C |
| Minimum Açma Basıncı | 1 psi0.07 bar |
| Sıcaklık Aralığı | -40°C ila 121°C |
| Renk | Bej |
| Uç-Uç Uzunluğu | 7"17.78 cm |
| Montaj Konumu | Dikey |
| Flanş Sınıfı İçin | 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Dahil Olan Cıvatalar | Hayır |
| Karşılanan Teknik Özellikler | ASME B16.10, ASME B16.5 |
| Birlikte Kullanım | Amonyak, Klor, Sitrik Asit, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, Hidroklorik Asit, İzopropil Alkol, Gazyağı, Metanol (Metil Alkol), Metil Etil Keton (MEK), Mineral Spirit, Yağ, Fosforik Asit, Tuzlu Su, Sabun Çözeltileri, Toluen (Metilbenzen), Su, Ksilen |
| Bilye Malzemesi | PTFE |
| Conta Malzemesi | PTFE |
| Çalıştırma | Basınç |
| Kimyasal Direnç | |
| Mükemmel | Amonyak, Klor, Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Akaryakıt, Benzin, İzopropil Alkol, Gazyağı, Metanol (Metil Alkol), Metil Etil Keton (MEK), Mineral Spirit, Yağ, Tuzlu Su, Sabun Çözeltileri, Toluen (Metilbenzen), Su, Ksilen, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon) |
| Orta | Nitrik Asit (%25 Konsantrasyon) |
| Yetersiz | Aseton, Hava, Argon, Bütan, Karbondioksit, İçme Suyu, Helyum, Kripton, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Doğal Gaz, Neon, Azot, Oksijen, Propan, Ksenon, Nitrik Asit (%50 Konsantrasyon) |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Valf İşlevi | Geri Akış Önleme |
| Valf Tipi | Kontrol |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu vanaları ANSI flanşlarına cıvatalayın. Cam elyaf takviyeli vinil ester gövde ve PTFE conta, çok çeşitli sert kimyasallara dayanıklıdır. Valfler, akışı tek yönde sağlamak için açılır ve akış durduğunda veya tersine döndüğünde kapanır.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
