Sıcak Su için Hızlı Etkili Sıcaklık ve Basınç Tahliye Vanaları

Hızlı Etkili Sıcaklık ve Basınç Tahliye Valfi, Sıcak Su için

4 varyant (Giriş Borusu Çapı, Basınç Tahliye Deliği Boru Çapı); ₺39.248 – ₺131.146

Hızlı Etkili Sıcaklık ve Basınç Tahliye Valfi, su sıcaklığı 210° F’ye ulaştığında veya ayarlanan basınçta otomatik olarak açılarak aşırı basınç ve sıcaklığa karşı koruma sağlar. Bu ailede 4 varyant bulunur; seçim Giriş Borusu Çapı ve Ayar Basıncı eksenlerinde farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺39.248 – ₺131.146 aralığında değişir.

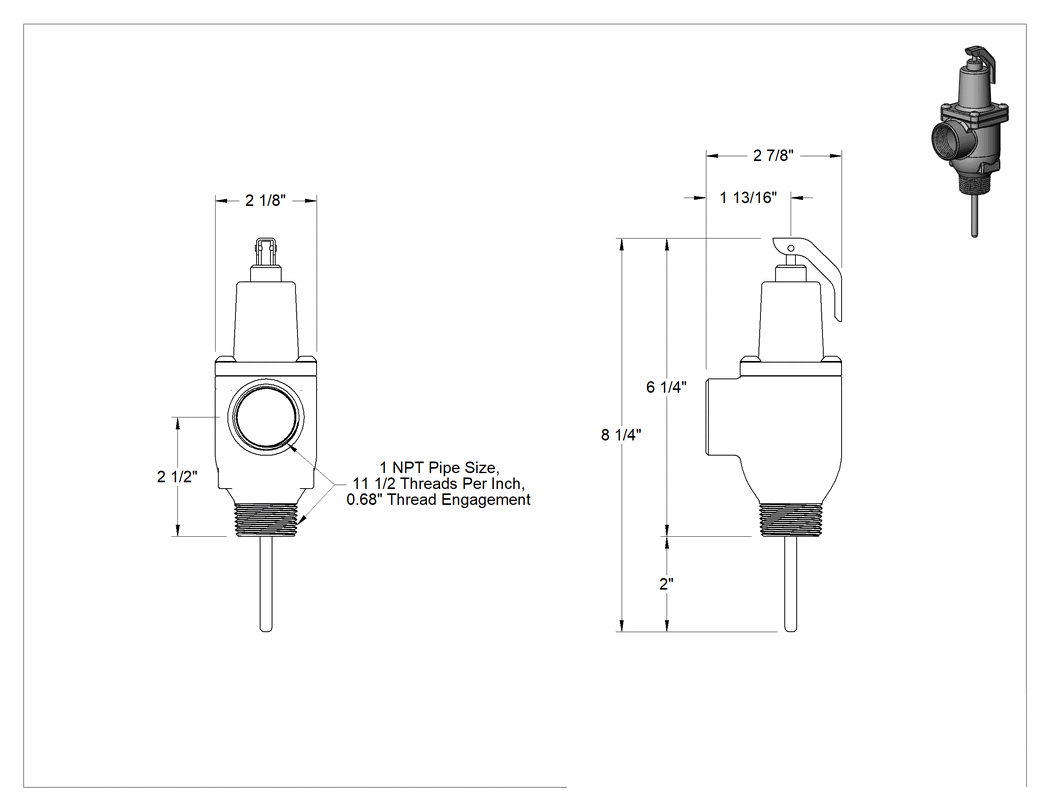

Teknik Çizim

Özellikler

Giriş
Boru Çapı	125.4 mm
Bağlantı Portu	Boru
Bağlantı	Dişli
Diş Tipi	NPT
Cins	Erkek
Konum	Alt
Maksimum Basınç	165 psi11 bar
Kabartma
Port Boru Çapı	125.4 mm
Bağlantı noktası bağlantısı	Boru
Port Bağlantı Tipi	Dişli
Port Diş Tipi	NPT
Port Tipi	Dişi
Bağlantı noktası	Boru
Port Konumu	Yan
Malzeme
Gövde	Bronz
Conta	Silikon
Ayar Basıncı
Aralık	150 psi10 bar
Hassasiyet	±5%
Yapılandırma	Sabit
Sıcaklık	99°C
Şekil	90° Dirsek
Sıcak Su Akış Kapasitesi	2,135,000 BTU/hr

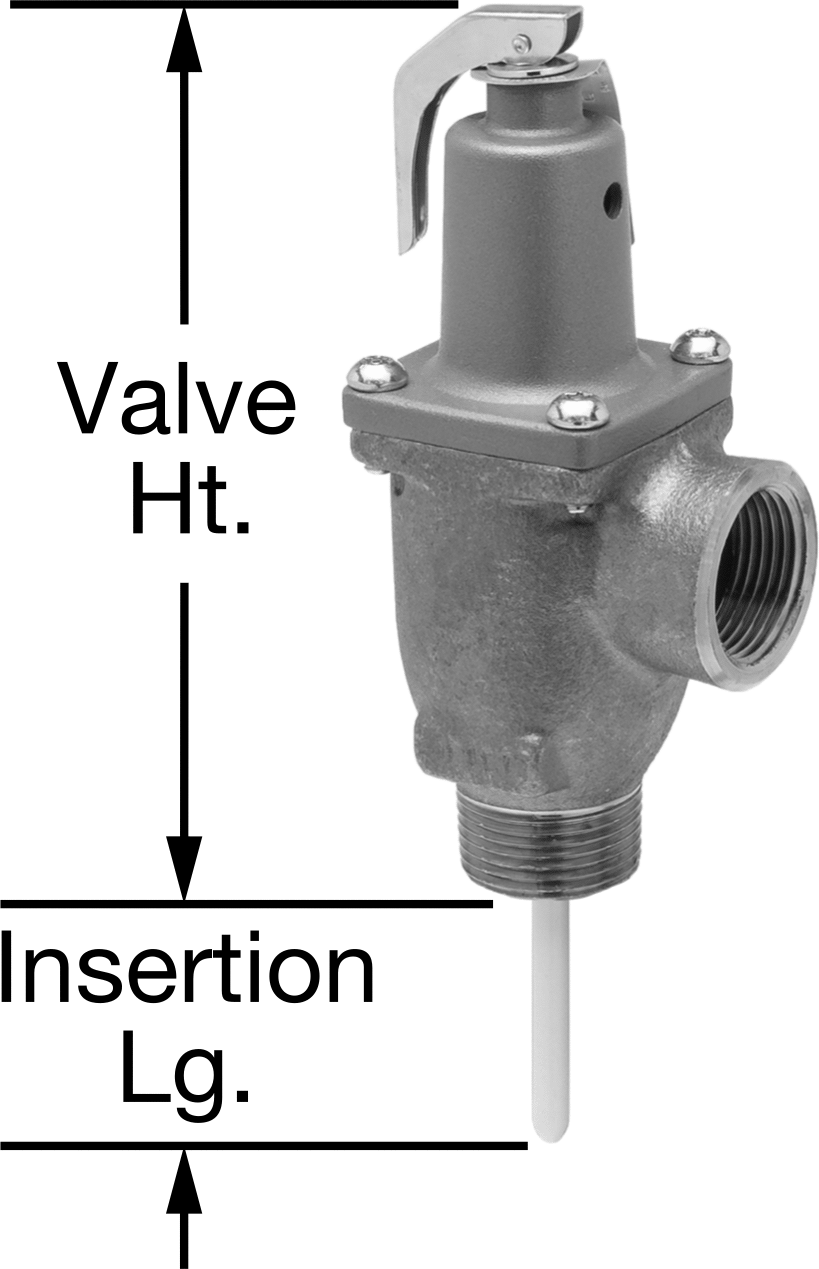

Giriş Uzunluğu	2"50.8 mm
Valf Yüksekliği	6 1/4"15.88 cm
Toplam Yükseklik	8 1/4"20.95 cm
Birlikte Kullanım	Su
Test Mekanizması	Kol
Valf Tipi	Pop Güvenlik
Sertifikasyon	ASME BPVC.IV, CSA Sertifikalı
Çalıştırma	Basınç
Minimum Sıcaklık	Derecelendirilmemiştir
Maksimum Sıcaklık	99°C
Performans	Hızlı Etkili
Valf İşlevi	Basınç Tahliyesi
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

T & P vanaları olarak da bilinen bu vanalar, su sıcaklığı 210° F'ye ulaştığında veya ayarlanan basınçta açılır. Genellikle su ısıtıcıları ve depolama tanklarında kullanılırlar. Tüm yaylar, 210° F su sıcaklığında veya ayarlanan basınçta tamamen açılır ve sistem ayarlanan değerin altına düşene kadar açık kalır. Uzaktan tahliye için vanalarda, tahliye hattını bağlamak üzere dişli bir tahliye deliği bulunur. Gövde, dayanıklılık ve uzun hizmet ömrü için bronzdan yapılmıştır.

ASME BPVC.IV Sertifikalı—3/4 ila 2 boru boyutuna sahip vanalar, sıcak su için ASME Kodu Bölüm IV'e uygundur.
