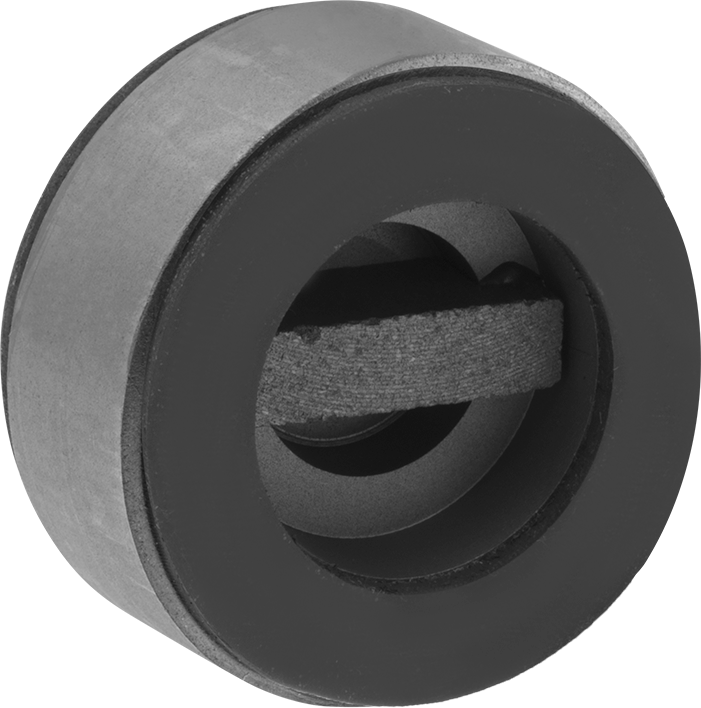

Flanş Montajlı Basınç Tahliye Diski, Vakuma Dayanıklı
6 varyant (Boru Çapı, Dış Çap); ₺64.314 – ₺103.138
Flanş Montajlı Basınç Tahliye Diski, Vakuma Dayanıklı, ANSI Sınıf 150 flanşların cıvata dairesine takılarak belirlenen patlama basıncında kırılıp akışı serbest bırakan tek kullanımlık bir güvenlik elemanıdır. Bu ailede Boru Çapı ekseninde 6 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺64.314 – ₺103.138 aralığında değişir.
Özellikler
| Performans | Vakuma Dayanıklı |
| Malzeme | |
| Gövde | Grafit |
| Disk | Reçine Dolgulu Grafit |
| Boru Çapı | 125.4 mm |
| ANSI Sınıfı Flanşlar İçin | 150 |
| Dış Çap | 2 1/2"63.5 mm |
| Kalınlık | 1 1/8"28.6 mm |
| Maksimum Vakum | 29.92 in. Hg |
| Çalışma Oranı | 80% |
| Sıcaklık Aralığı | -29°C ila 149°C |
| Conta Malzemesi | Neopren |
| Valf Tipi | Patlama Diski |
| Patlama Basıncı | 15 psi1.0 bar |
| Çalıştırma | Basınç |
| Patlama Basıncı Doğruluğu | -5% ila 5% |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Şekil | Düz |
| Valf İşlevi | Basınç Tahliyesi |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu diskleri ANSI Sınıf 150 flanşların cıvata dairesi içine takın. Patlama basıncında kırılarak açılırlar ve akışın engellenmeden devam etmesini sağlarlar. Hepsi tek kullanımlıktır. Diskler, sıcaklık ve basınç dalgalanmalarına ve ayrıca aşındırıcı sıvı ve gazlara karşı direnç sağlamak için reçine dolgulu grafitten yapılmıştır. Flanşlar arasına kurulum için iki conta içerir.
Vakuma Dayanıklı Basınç Tahliye Diskleri — vakuma dayanıklı diskler, vakumun neden olduğu kırılmaya direnmek için desteklere sahiptir.
Çalışma Oranı—Çalışma oranı, normal çalışma basıncı ile patlama basıncı arasındaki orandır. Çalışma oranının aşılması, diskin hizmet ömrünü kısaltır. Örneğin, patlama basıncı 100 psi ve çalışma oranı %80 olan bir disk, çalışma basıncı 80 psi'den fazla olan bir sistemde kullanılmamalıdır.
