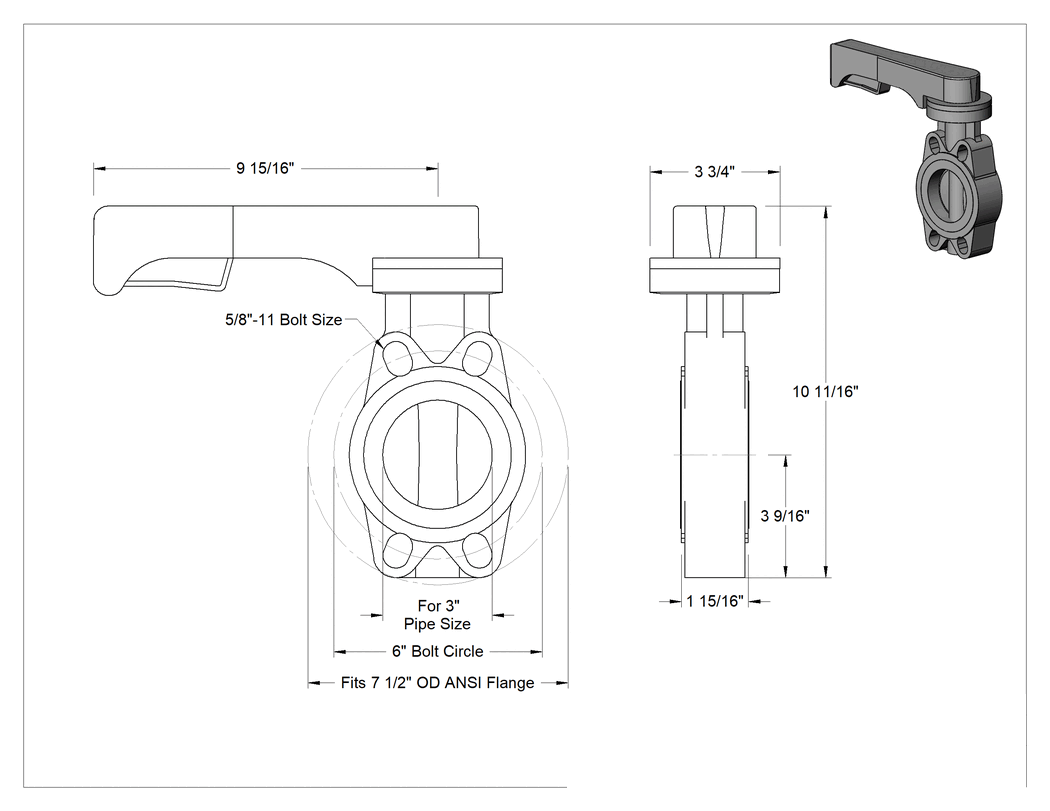

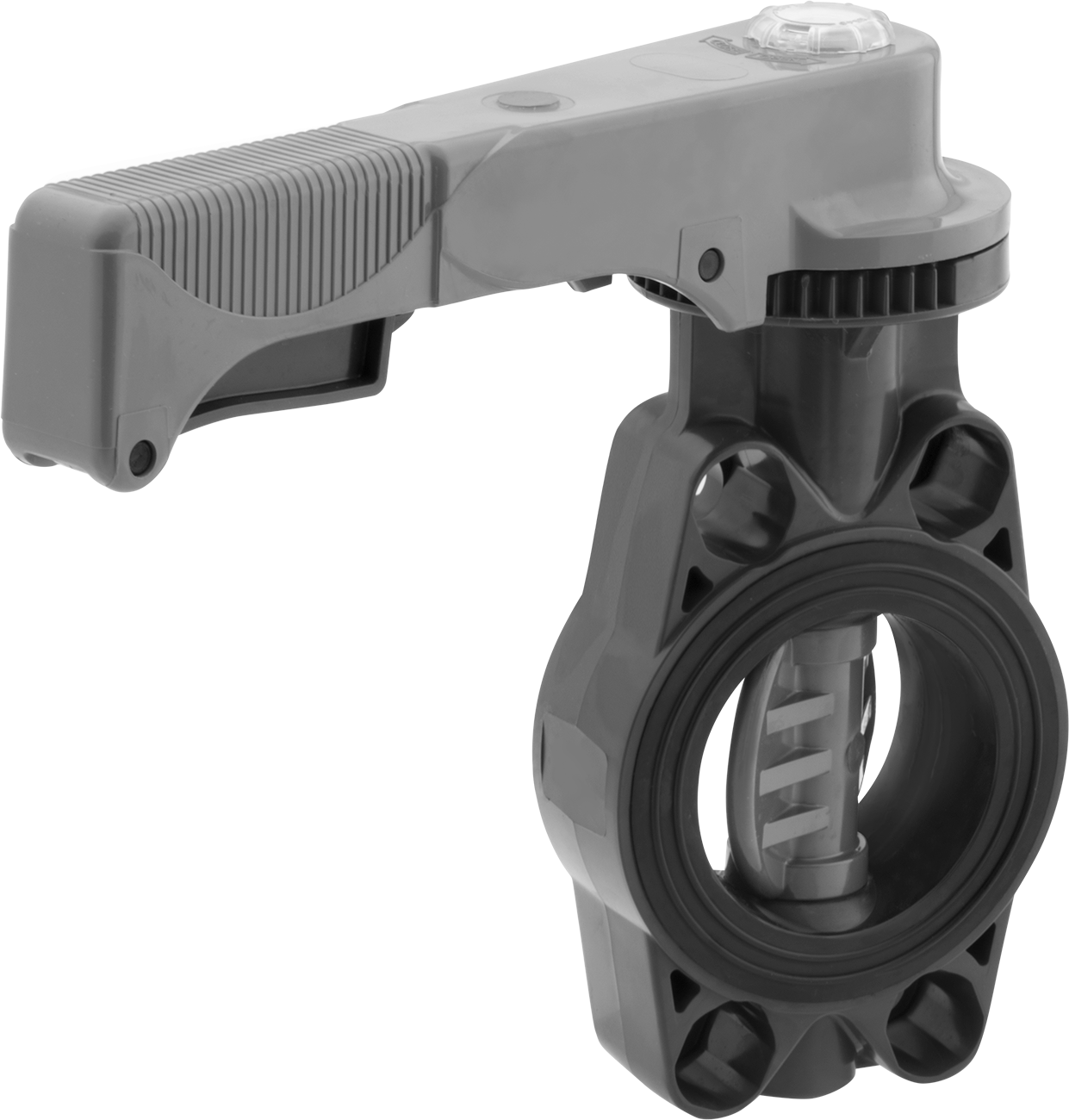

Akış Ayar Valfi, Flanş Montajı, PVC Plastik
3 varyant (Flanş Dış Çapı, Uç-Uç Uzunluğu); ₺36.680 – ₺60.512
Akış Ayar Valfi, düşük basınçlı su boru hatlarında flanşlı bağlantılarla akışı düzenlemek için kullanılan hafif plastik gövdeli bir vanadır. Bu ailede 3 varyant bulunur; Flanş Dış Çapı seçenekleri 7 1/2", 9" ve 11" olarak sunulur. Fiyat, seçilen kombinasyona göre ₺36.680 – ₺60.512 aralığında değişir.
Özellikler
| Gövde Malzemesi | PVC |
| Disk Malzemesi | PVC |
| Boru Çapı | 376.2 mm |
| Maksimum Şakel Çapı İçin | 3/16"4.76 mm |
| Basınç Sınıfı | 125, 150 |
| Flanş Dış Çapı | 7 1/2"19.05 cm |
| Cıvata Çemberi Çapı | 6"15.24 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 249 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 70° F10 bar @ 21°C |
| Sıcaklık Aralığı | 4°C ila 60°C |
| Uç-Uç Uzunluğu | 1 15/16"49.2 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Birlikte Kullanım | Su, Yağ |
| Çalıştırma | Manuel |
| Kelebek Vana Tipi | Gofret |
| Kimyasal Direnç | |
| Mükemmel | Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etilen Glikol, İzopropil Alkol, Gazyağı, Sıvı Karbondioksit, Doğal Gaz, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Su, Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon) |
| Orta | Benzin, Nitrik Asit (%50 Konsantrasyon) |
| Yetersiz | Aseton, Amonyak, Klor, Metil Etil Keton (MEK), Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Nitrik Asit (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Çevre | Yiyecek ve İçecek |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Toplam | |
| Yükseklik | 10 11/16"27.15 cm |
| Uzunluk | 11 7/8"30.16 cm |
| Koltuk Malzemesi | EPDM |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
Açıklama
Genellikle düşük basınçlı su boru hatlarında kullanılan bu vanalar, flanşlı akış ayar vanalarımız arasında en hafif olanı olmak üzere plastik gövdeye sahiptir. Flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için bunları flanşlara cıvatalayın. Kilitlenebilir kolu, 3/16 inç'e kadar mapa çapına sahip bir asma kilit (dahil değildir) kullanarak yerine sabitleyin. Valfler wafer tipindedir, bu nedenle iki flanş arasına yerleştirilmelidir. ANSI flanş desenine uymayan dişsiz deliklere sahiptir; valfi flanşlar arasında hizalamak için dört delikten ikisini kullanın.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
