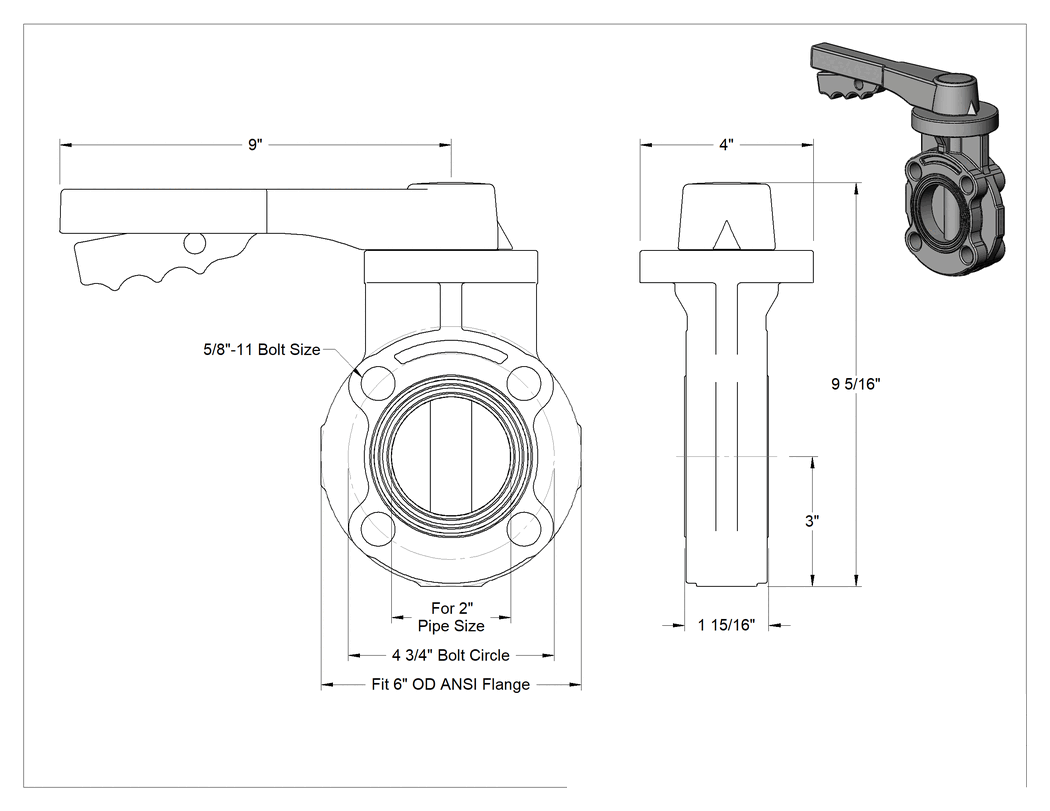

PVC Plastik Akış Ayar Valfi, İçme Suyu için, Flanş Montajı
4 varyant (Cıvata Deliği Sayısı, Flanş Dış Çapı); ₺86.654 – ₺147.686
PVC Plastik Akış Ayar Valfi, içme suyu hatlarında flanşlar arasına monte edilerek akışı ayarlamak ve düzenlemek için kullanılır. Bu seride en ayırt edici eksen olan Flanş Dış Çapı'na göre dört varyant bulunur. Fiyat, seçilen kombinasyona göre ₺86.654 – ₺147.686 aralığında değişir.
Özellikler
| Gövde Malzemesi | PVC |
| Disk Malzemesi | PVC |
| Boru Çapı | 250.8 mm |
| Maksimum Şakel Çapı İçin | 7/16"11.1 mm |
| Basınç Sınıfı | 125, 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 109 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 70° F10 bar @ 21°C |
| Sıcaklık Aralığı | 4°C ila 60°C |
| Uç-Uç Uzunluğu | 1 15/16"49.2 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Birlikte Kullanım | İçme Suyu |
| Sertifikasyon | FM Onaylı |
| Gıda Endüstrisi Standardı | NSF/ANSI 61 |
| Çalıştırma | Manuel |
| Kelebek Vana Tipi | Gofret |
| Kimyasal Direnç | |
| Mükemmel | İçme Suyu, Etanol, İzopropil Alkol, Tuzlu Su, Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon) |
| Orta | Karbondioksit |
| Yetersiz | Aseton, Amonyak, Bütan, Klor, Deiyonize Su, Dizel Yakıt, Etilen Glikol, Benzin, Gazyağı, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Mineral Solvent, Doğal Gaz, Azot, Propan, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Çevre | Yiyecek ve İçecek |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Toplam | |
| Yükseklik | 9 5/16"23.65 cm |
| Uzunluk | 12"30.48 cm |
| Koltuk Malzemesi | EPDM |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Bu vanalar, içme suyu ile kullanım için NSF/ANSI 61 standardına uygundur. Flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır. Hepsinde yedi akış ayar konumu bulunur. Kilitlenebilir kol, 7/16"'a kadar mapa çapına sahip bir asma kilit (dahil değildir) kullanılarak yerine sabitlenebilir. Vana wafer tiptedir, bu nedenle iki flanş arasına yerleştirilmelidir; tüm vanalarda, vananın flanşlar arasında hizalanmasına yardımcı olmak için dişsiz delikler bulunur.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
