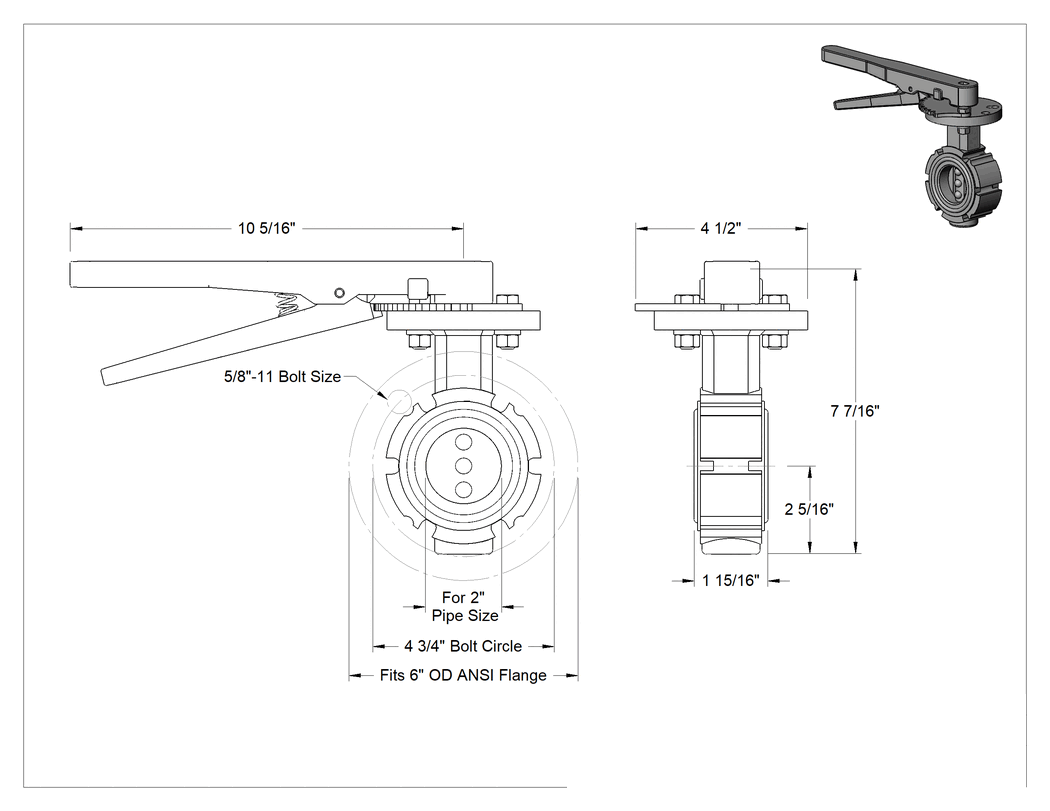

Hafif Akış Ayar Valfi, Su için, Yağ ve Hava, Flanş Montajı
4 varyant (Cıvata Deliği Sayısı, Flanş Dış Çapı); ₺22.156 – ₺55.636
Hafif Akış Ayar Valfi, flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için kullanılır; alüminyum gövdesi sayesinde ağırlığı benzerlerine göre yarıya indirir. Cıvata Deliği Sayısı ekseninde 2 seçenek sunan bu ailede toplam 4 varyant yer alır. Fiyat, seçilen kombinasyona göre ₺22.156 – ₺55.636 aralığında değişir.
Özellikler
| Gövde Malzemesi | Alüminyum |
| Disk Malzemesi | 316 Paslanmaz Çelik |
| Boru Çapı | 250.8 mm |
| Birlikte Kullanım | Su, Yağ, Hava |
| Maksimum Şakel Çapı İçin | 3/16"4.76 mm |
| Basınç Sınıfı | 125, 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 220 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 210° F10 bar @ 99°C |
| Sıcaklık Aralığı | -18°C ila 99°C |
| Uç-Uç Uzunluğu | 1 15/16"49.2 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Çalıştırma | Manuel |
| Kelebek Vana Tipi | Gofret |
| Kimyasal Direnç (Mükemmel) | Hava, Yağ, Su |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Toplam | |
| Yükseklik | 7 7/16"18.89 cm |
| Uzunluk | 12 11/16"32.23 cm |
| Performans | Hafiflik |
| Koltuk Malzemesi | Buna-N |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin |
Açıklama
Alüminyum gövde, diğer metal flanşlı akış ayar vanalarının yarısı kadar ağırlıkla mukavemet ve dayanıklılık sağlar. Bu vanalar, flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır. Kilitlenebilir kolu, mapa çapı 5/16"'a kadar olan bir asma kilit (dahil değildir) kullanarak yerine sabitleyin. Vanalar wafer tipindedir, bu nedenle iki flanş arasına sıkıştırılmalıdır; hepsinde vanayı flanşlar arasında hizalamaya yardımcı olan dişsiz delikler veya tırnaklar bulunur.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
