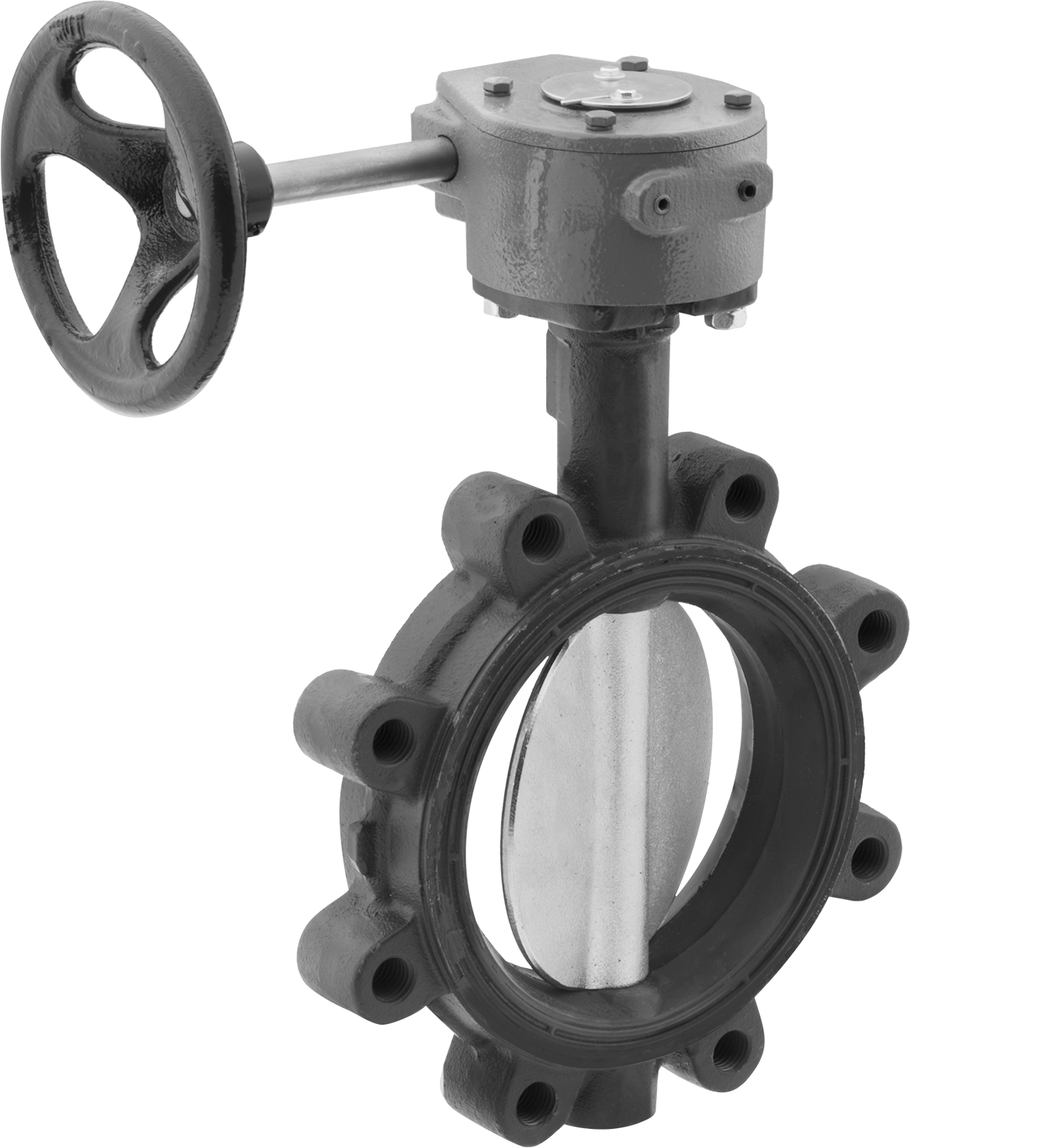

Sfero Döküm Flanş Montajlı Akış Ayar Valfi, Su için Lug Valfi
9 varyant (Gövde Malzemesi, Cıvata Deliği Sayısı); ₺58.338 – ₺197.172
Sfero Döküm Flanş Montajlı Akış Ayar Valfi, flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için iki flanş arasına sıkıştırılarak veya tek bir flanşa cıvatalanarak kullanılır. Bu sayfada 9 varyant bulunur; seçim Gövde Malzemesi ve Koltuk Malzemesi eksenlerinde farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺58.338 – ₺197.172 aralığında değişir.
Özellikler
| Kelebek Vana Tipi | Bağlantı Pabucu |
| Sap Tipi | Standart |
| Sap Stili | Tekerlek |
| Gövde Malzemesi | Sfero Döküm |
| Disk Malzemesi | Sfero Döküm |
| Boru Çapı | 615.24 cm |
| Birlikte Kullanım | Su |
| Basınç Sınıfı | 125, 150 |

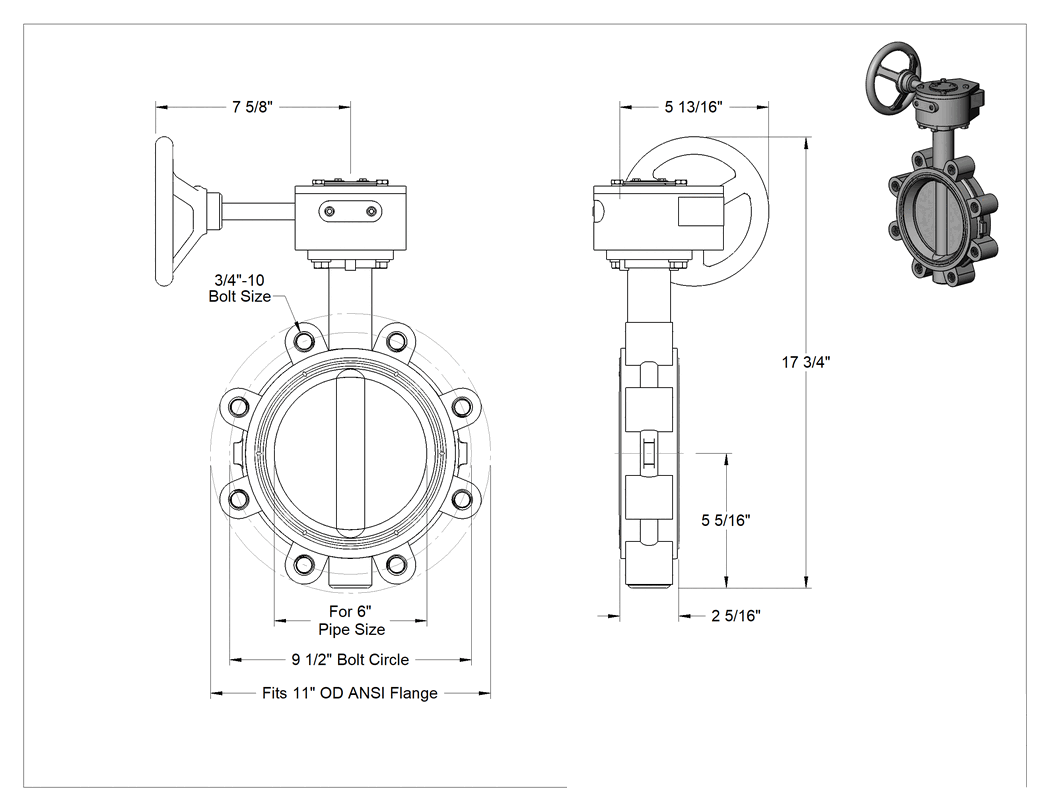

| Flanş Dış Çapı | 11"27.94 cm |
| Cıvata Çemberi Çapı | 9 1/2"24.13 cm |
| Cıvata Deliği Sayısı | 8 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Cıvata Çapı İçin | 3/4"19.0 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Sıcaklıktaki Maksimum Basınç | 250 psi @ 225° F17 bar @ 107°C |
| Sıcaklık Aralığı | -29°C ila 107°C |
| Uç-Uç Uzunluğu | 2 5/16"58.7 mm |
| Karşılanan Teknik Özellikler | API Std 609, MSS SP-67 |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Etanol, Etilen Glikol, İzopropil Alkol, Su |
| Orta | Aseton, Amonyak, Sıvı Karbondioksit, Metanol (Metil Alkol), Metil Etil Keton (MEK), Azot, Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon) |
| Yetersiz | Bütan, Klor, Deiyonize Su, Dizel Yakıt, Benzin, Propan, Tuzlu Su, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Hidroklorik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Toplam | |
| Yükseklik | 17 3/4"45.08 cm |
| Uzunluk | 12 3/4"32.38 cm |
| Koltuk Malzemesi | EPDM |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Kelebek vanalar olarak da bilinen bu vanalar, flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır.
Lug Valfi — Lug valfleri, boru hattının bir ucuna servis yapmak için diğer tarafın basıncını düşürmeden iki flanş arasına sıkıştırılabilir veya tek bir flanşa doğrudan cıvatalanabilir. Aynı boru boyutundaki ANSI flanşlarıyla eşleşen delik düzenine sahip dişli flanş deliklerine sahiptirler.
Tekerlek Kolu — Tekerlek kolları birkaç tur döndürülerek açılır ve kapanır, böylece akış tamamen ayarlanabilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
