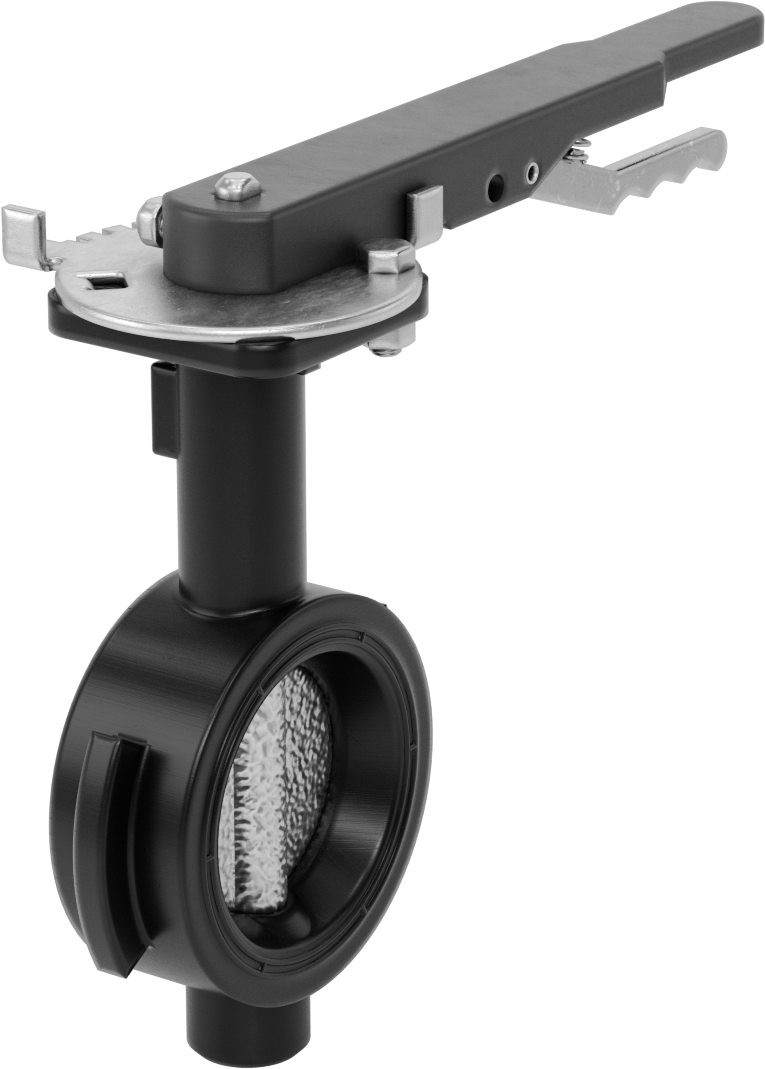

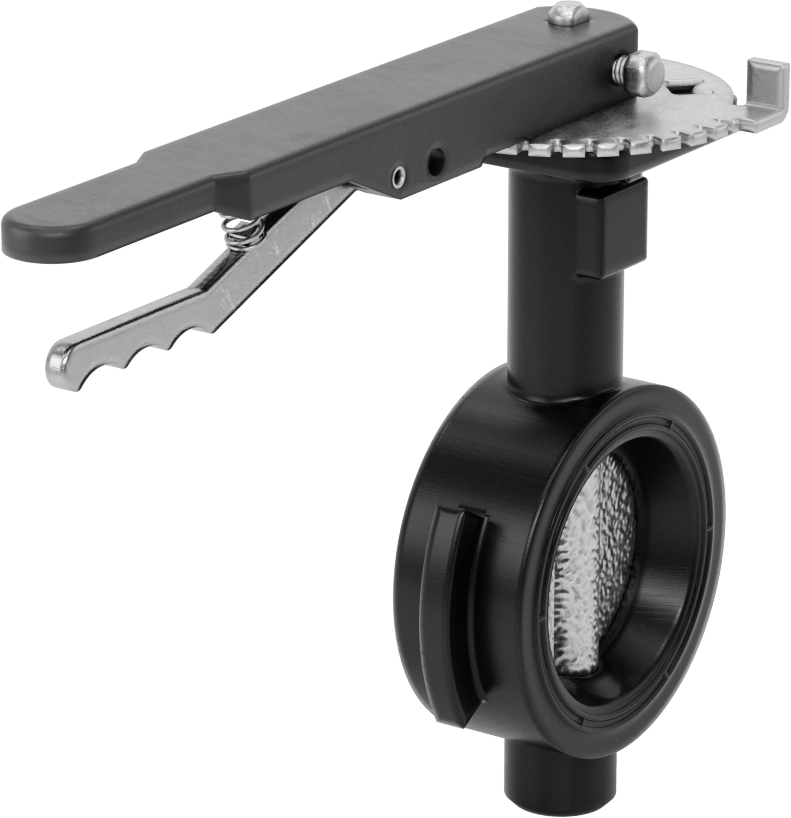

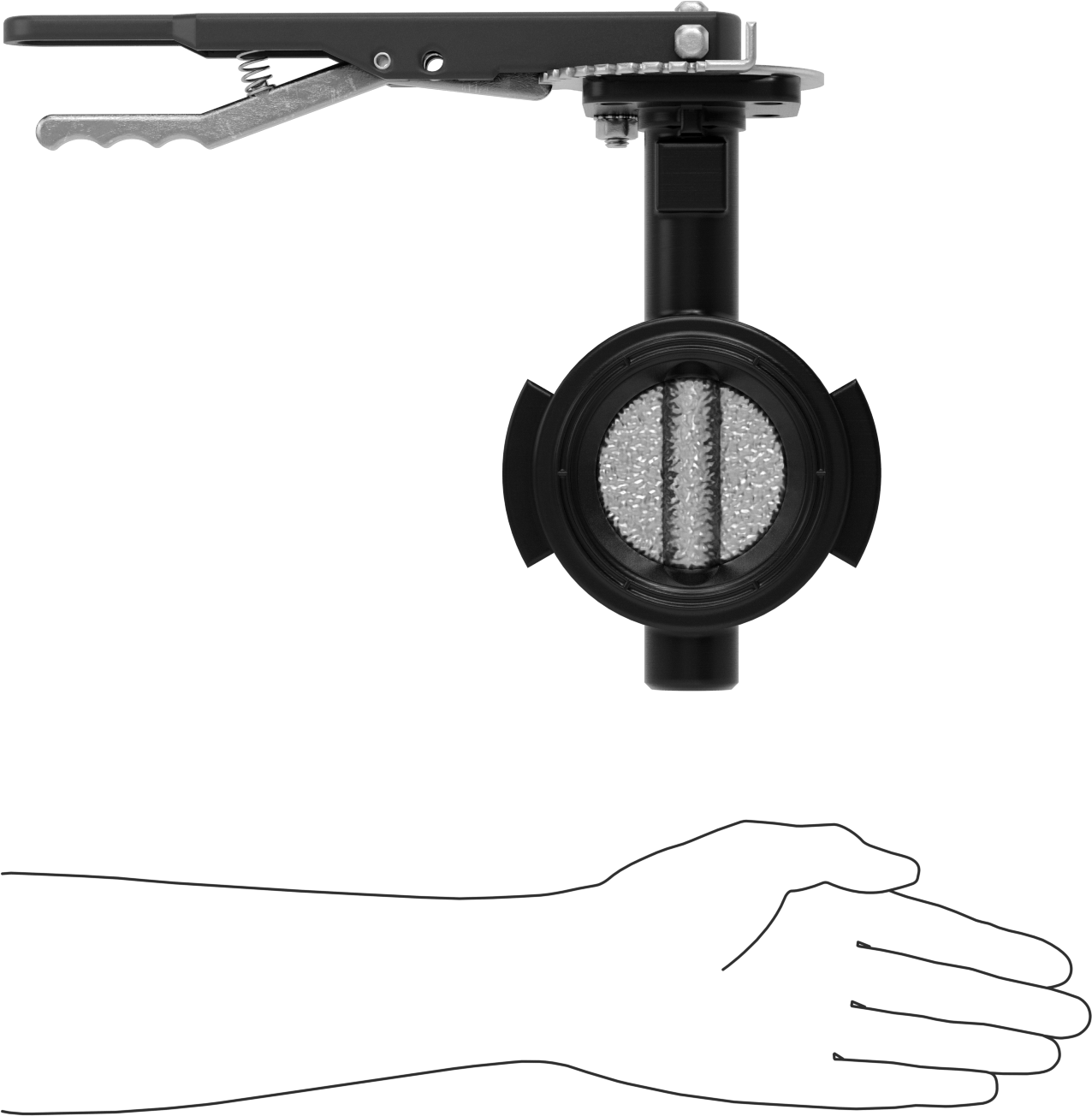

Sfero Döküm Flanş Montajlı Akış Ayar Valfi, Kollu Wafer Vana
2 varyant (Koltuk Malzemesi, Sıcaklıktaki Maksimum Basınç); fiyat ₺53.718
Sfero Döküm Flanş Montajlı Akış Ayar Valfi, flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için iki flanş arasına sıkıştırılarak monte edilir. Bu aile, Koltuk Malzemesi ve Sıcaklıktaki Maksimum Basınç eksenlerinde toplam 2 varyant sunar. Tüm varyantlarda fiyat ₺53.718.
Özellikler
| Kelebek Vana Tipi | Gofret |
| Sap Tipi | Kilitlenebilir |
| Sap Stili | Kol |
| Gövde Malzemesi | Sfero Döküm |
| Disk Malzemesi | Sfero Döküm |
| Boru Çapı | 2 1/263.5 mm |
| Maksimum Şakel Çapı İçin | 1/4"6.35 mm |
| Birlikte Kullanım | Su |
| Basınç Sınıfı | 125, 150 |
| Flanş Dış Çapı | 7"17.78 cm |
| Cıvata Çemberi Çapı | 5 1/2"13.97 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 5/8"15.9 mm |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Sıcaklıktaki Maksimum Basınç | 250 psi @ 180° F17 bar @ 82°C |
| Sıcaklık Aralığı | -29°C ila 82°C |
| Uç-Uç Uzunluğu | 1 15/16"49.2 mm |
| Karşılanan Teknik Özellikler | API Std 609, MSS SP-67 |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Karbondioksit, Etilen Glikol, İzopropil Alkol, Doğal Gaz, Propan |
| Orta | Bütan, Dizel Yakıt, Etanol, Sıvı Karbondioksit, Metanol (Metil Alkol), Azot, Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon) |
| Yetersiz | Aseton, Klor, Deiyonize Su, Metil Etil Keton (MEK), Oksijen, Tuzlu Su, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Hidroklorik Asit (%25 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Toplam | |
| Yükseklik | 10 3/8"26.35 cm |
| Uzunluk | 13 5/16"33.81 cm |
| Koltuk Malzemesi | Buna-N |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Kelebek vanalar olarak da bilinen bu vanalar, flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır.
Wafer Valf — Wafer valfler iki flanş arasına sıkıştırılmalıdır; valfi flanşlar arasında hizalamaya yardımcı olmak için tırnaklara veya dişsiz deliklere sahiptir.
Kilitlenebilir Tutamak — Kilitlenebilir kol tutamakları, bir asma kilitle (dahil değildir) sabitlenebilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
