Sfero Döküm Flanş Montajlı Akış Ayar Valfi, Kollu Tırnaklı Vana
2 varyant (Birlikte Kullanım, Koltuk Malzemesi); fiyat ₺59.938
Sfero Döküm Flanş Montajlı Akış Ayar Valfi, Kollu Tırnaklı Vana, flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için iki flanş arasına sıkıştırılarak veya tek flanşa cıvatalanarak kullanılır. Bu ailede 2 varyant bulunur; Birlikte Kullanım ekseninde yağ ve su seçenekleri sunulur. Tüm varyantlarda fiyat ₺59.938.
Özellikler

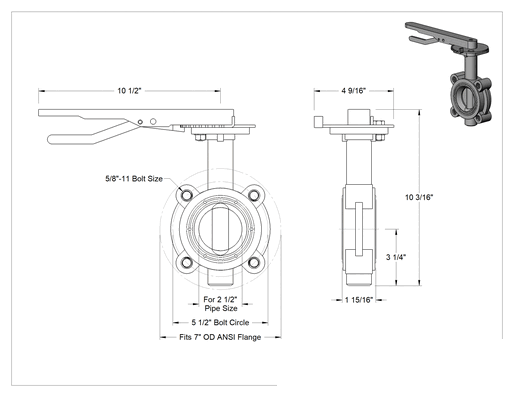

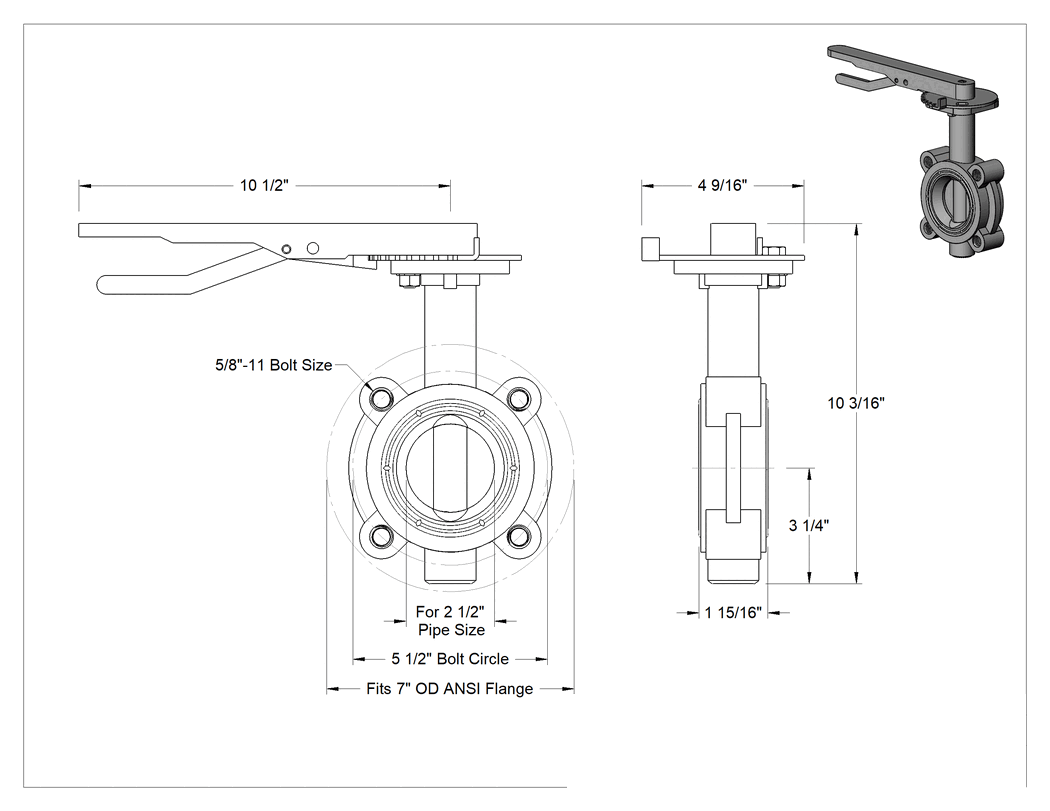

| Kelebek Vana Tipi | Bağlantı Pabucu |
| Sap Tipi | Kilitlenebilir |
| Sap Stili | Kol |
| Gövde Malzemesi | Sfero Döküm |
| Disk Malzemesi | Sfero Döküm |
| Boru Çapı | 2 1/263.5 mm |
| Maksimum Şakel Çapı İçin | 1/4"6.35 mm |
| Birlikte Kullanım | Yağ |
| Basınç Sınıfı | 125, 150 |
| Flanş Dış Çapı | 7"17.78 cm |
| Cıvata Çemberi Çapı | 5 1/2"13.97 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 5/8"15.9 mm |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Sıcaklıktaki Maksimum Basınç | 250 psi @ 180° F17 bar @ 82°C |
| Sıcaklık Aralığı | -29°C ila 82°C |
| Uç-Uç Uzunluğu | 1 15/16"49.2 mm |
| Karşılanan Teknik Özellikler | API Std 609, MSS SP-67 |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Karbondioksit, Etilen Glikol, İzopropil Alkol, Doğal Gaz, Propan |
| Orta | Bütan, Dizel Yakıt, Etanol, Sıvı Karbondioksit, Metanol (Metil Alkol), Azot, Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon) |
| Yetersiz | Aseton, Klor, Deiyonize Su, Metil Etil Keton (MEK), Oksijen, Tuzlu Su, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Hidroklorik Asit (%25 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Toplam | |
| Yükseklik | 10 3/16"25.88 cm |
| Uzunluk | 13 5/16"33.81 cm |
| Koltuk Malzemesi | Buna-N |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Kelebek vanalar olarak da bilinen bu vanalar, flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır.
Lug Valfi — Lug valfleri, boru hattının bir ucuna servis yapmak için diğer tarafın basıncını düşürmeden iki flanş arasına sıkıştırılabilir veya tek bir flanşa doğrudan cıvatalanabilir. Aynı boru boyutundaki ANSI flanşlarıyla eşleşen delik düzenine sahip dişli flanş deliklerine sahiptirler.
Kilitlenebilir Tutamak — Kilitlenebilir kol tutamakları, bir asma kilitle (dahil değildir) sabitlenebilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
