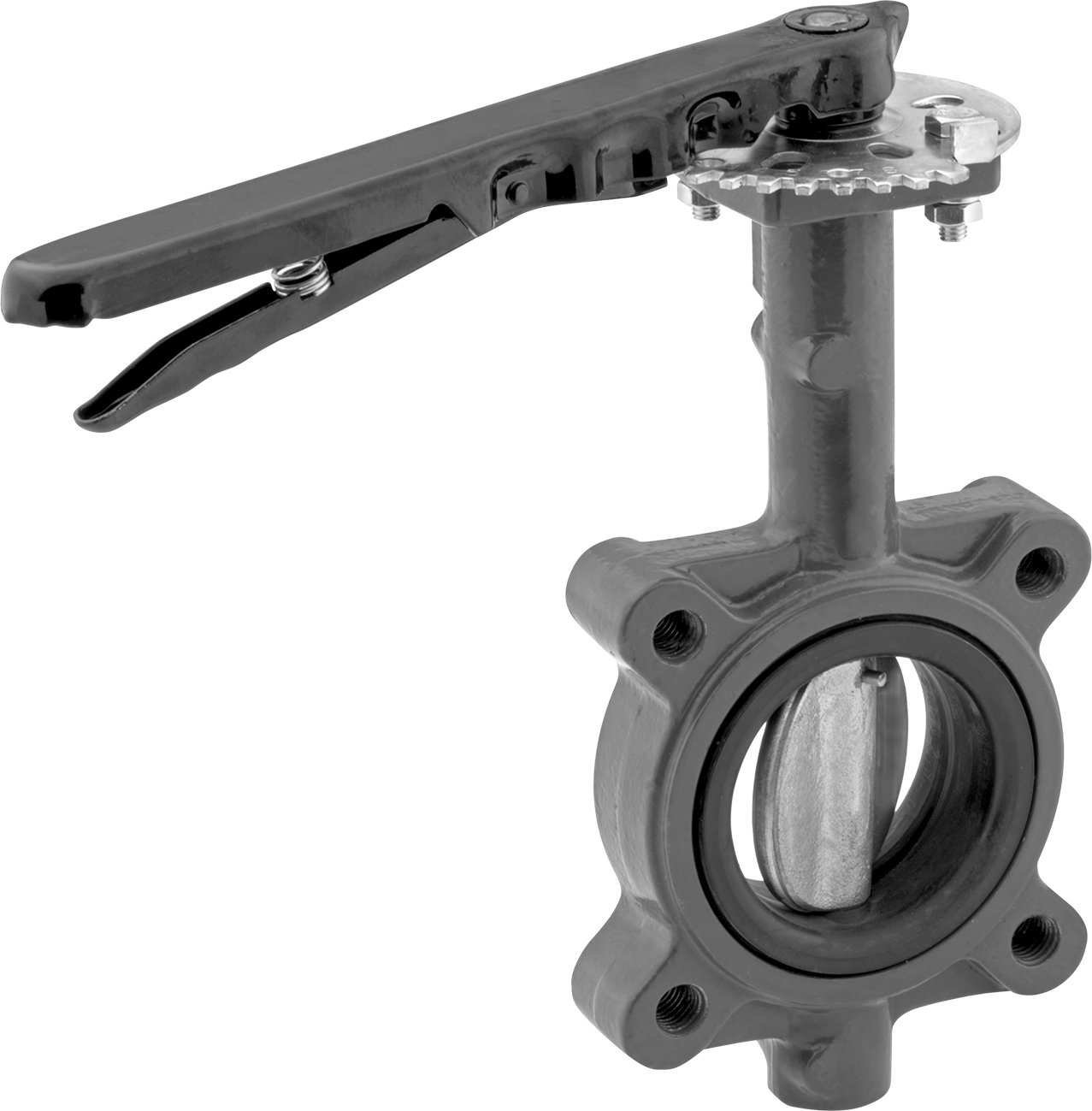

Sfero Döküm Flanş Montajlı Akış Ayar Valfi, Hava için Lug Valfi
14 varyant (Cıvata Deliği Sayısı, Koltuk Malzemesi); ₺58.648 – ₺219.190
Sfero Döküm Flanş Montajlı Akış Ayar Valfi, flanşlı boru hatlarında akışı düzenlemek için iki flanş arasına sıkıştırılır veya tek bir flanşa cıvatalanır. Bu ailede 14 varyant bulunur. Flanş Dış Çapı seçenekleri 6" ile 13 1/2" arasında değişir. Fiyat, seçilen kombinasyona göre ₺58.648 – ₺219.190 aralığında değişir.
Özellikler
| Kelebek Vana Tipi | Bağlantı Pabucu |
| Sap Tipi | Kilitlenebilir |
| Sap Stili | Kol |
| Gövde Malzemesi | Sfero Döküm |
| Disk Malzemesi | Boyalı Sfero Döküm |
| Boru Çapı | 250.8 mm |
| Maksimum Şakel Çapı İçin | 5/16"7.94 mm |
| Birlikte Kullanım | Hava |
| Basınç Sınıfı | 125, 150 |

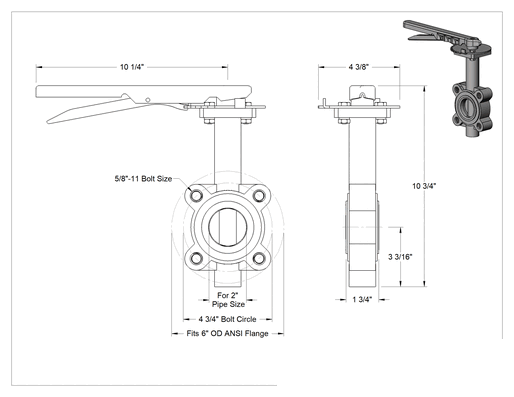

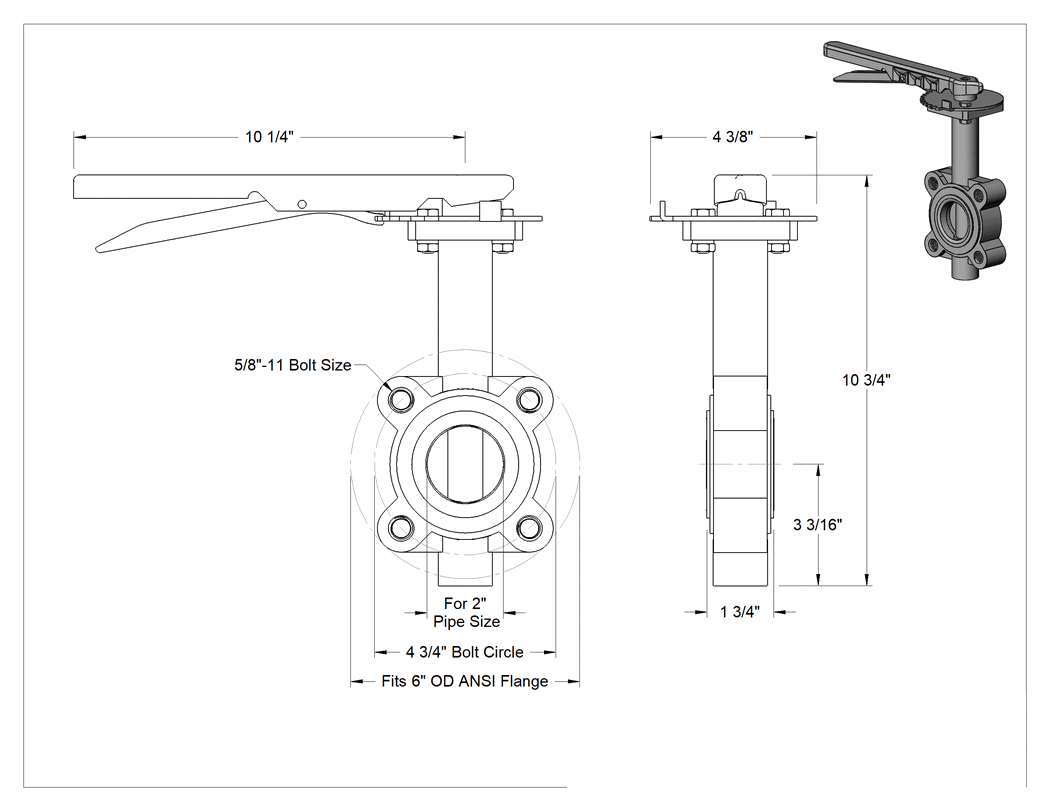

| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 5/8"15.9 mm |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 115 |
| Sıcaklıktaki Maksimum Basınç | 200 psi @ 180° F14 bar @ 82°C |
| Sıcaklık Aralığı | -12°C ila 82°C |
| Uç-Uç Uzunluğu | 1 3/4"44.4 mm |
| Karşılanan Teknik Özellikler | MSS SP-67 |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Hava, Karbondioksit, Dizel Yakıt, Etilen Glikol, Gazyağı, Azot, Propan |
| Orta | Bütan, Akaryakıt, Benzin, İzopropil Alkol, Oksijen, Sabun Çözeltileri |
| Yetersiz | Aseton, Klor, Tuzlu Su, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Toplam | |
| Yükseklik | 10 3/4"27.30 cm |
| Uzunluk | 13 1/8"33.34 cm |
| Koltuk Malzemesi | Buna-N |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin |
Açıklama
Kelebek vanalar olarak da bilinen bu vanalar, flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır.
Lug Valfi — Lug valfleri, boru hattının bir ucuna servis yapmak için diğer tarafın basıncını düşürmeden iki flanş arasına sıkıştırılabilir veya tek bir flanşa doğrudan cıvatalanabilir. Aynı boru boyutundaki ANSI flanşlarıyla eşleşen delik düzenine sahip dişli flanş deliklerine sahiptirler.
Kilitlenebilir Tutamak — Kilitlenebilir kol tutamakları, bir asma kilitle (dahil değildir) sabitlenebilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
