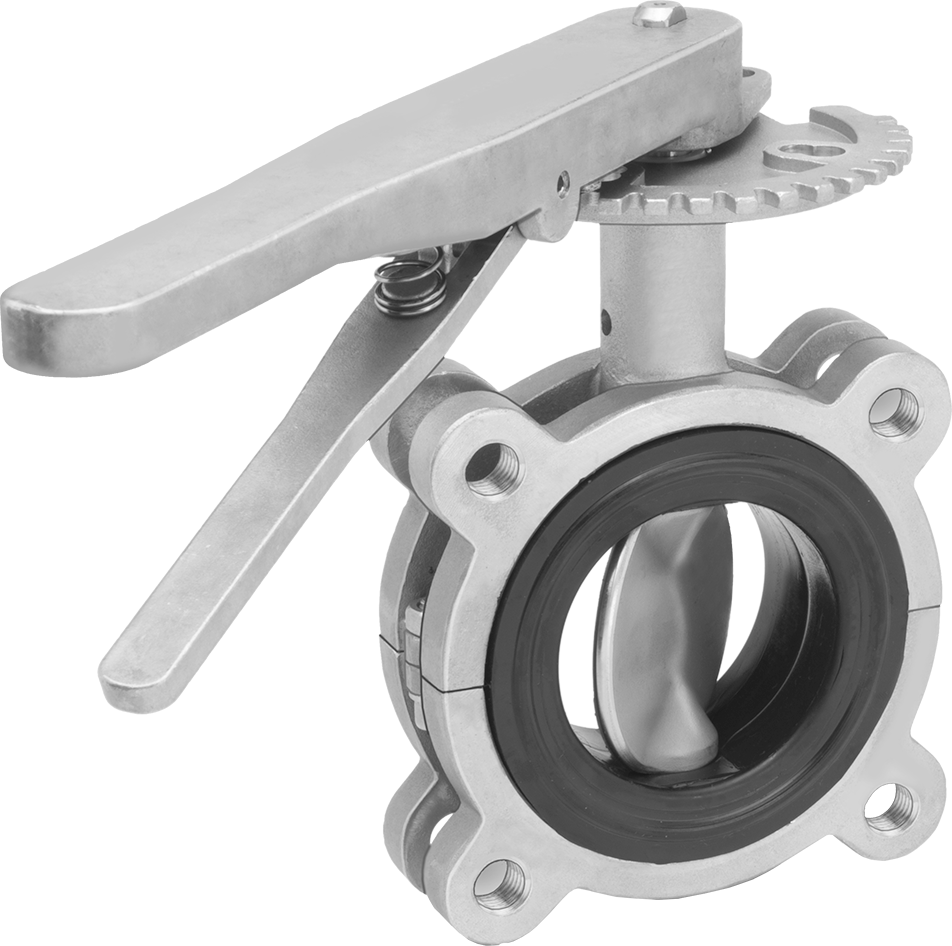

316 Paslanmaz Çelik Akış Ayar Pabuçlu Vana, Kol Tutacağı
4 varyant (Cıvata Deliği Sayısı, Flanş Dış Çapı); ₺76.456 – ₺149.860
316 Paslanmaz Çelik Akış Ayar Pabuçlu Vana, Kol Tutacağı, flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için flanşlara cıvatalanarak kullanılır. Bu aile, Cıvata Deliği Sayısı ve Flanş Dış Çapı eksenlerinde 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺76.456 – ₺149.860 aralığında değişir.
Özellikler
| Kelebek Vana Tipi | Bağlantı Pabucu |
| Sap Tipi | Kilitlenebilir |
| Sap Stili | Kol |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Disk Malzemesi | 316 Paslanmaz Çelik |
| Boru Çapı | 250.8 mm |
| Maksimum Şakel Çapı İçin | 3/16"4.76 mm |
| Birlikte Kullanım | Su, Yağ, Hava |
| Basınç Sınıfı | 125, 150 |
| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 5/8"15.9 mm |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 277 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 210° F10 bar @ 99°C |
| Sıcaklık Aralığı | -18°C ila 99°C |
| Uç-Uç Uzunluğu | 1 13/16"46.0 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Hava, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Etilen Glikol, Akaryakıt, Gazyağı, Metanol (Metil Alkol), Doğal Gaz, Azot, Yağ, Propan, Tuzlu Su, Su |
| Orta | Etanol, İzopropil Alkol, Sıvı Karbondioksit, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon) |
| Yetersiz | Aseton, Benzin, Metil Etil Keton (MEK), Mineral Solvent, Buhar, Sülfürik Asit, Ksilen, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Hidroklorik Asit (%100 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Toplam | |
| Yükseklik | 7 7/16"18.89 cm |
| Uzunluk | 12 13/16"32.54 cm |
| Koltuk Malzemesi | Buna-N |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin |
Açıklama
Kelebek vanalar olarak da bilinen bu vanalar, flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır.
Lug Valfi — Lug valfleri, boru hattının bir ucuna servis yapmak için diğer tarafın basıncını düşürmeden iki flanş arasına sıkıştırılabilir veya tek bir flanşa doğrudan cıvatalanabilir. Aynı boru boyutundaki ANSI flanşlarıyla eşleşen delik düzenine sahip dişli flanş deliklerine sahiptirler.
Kilitlenebilir Tutamak — Kilitlenebilir kol tutamakları, bir asma kilitle (dahil değildir) sabitlenebilir.
316 Paslanmaz Çelik Gövde — 316 paslanmaz çelik vanalar, sfero döküm vanalardan daha korozyona dayanıklıdır.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
