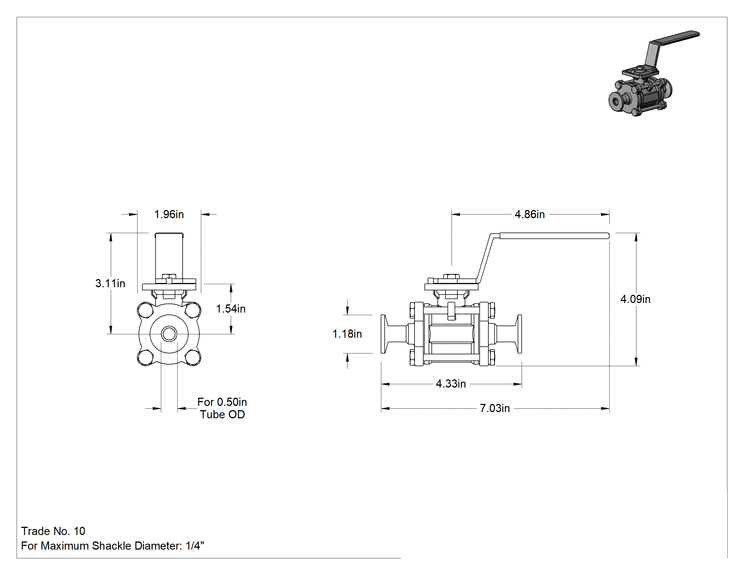

Ultra Yüksek Vakum Bağlantı Parçalı On/Off Valf, Valf Anma Numarası
5 varyant (Yüksek Vakum Flanş Boyutu, Vakum Değeri); ₺42.774 – ₺99.278

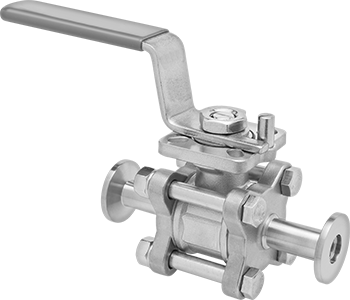

Ultra Yüksek Vakum Bağlantı Parçalı On/Off Valf, 29.9 inç Hg üzerindeki vakum koşullarında sıkı sızdırmazlık sağlamak için KF, QF ve NW bağlantı elemanlarına sahiptir. Bu sayfada 5 varyant listelenir. Yüksek Vakum Flanş Boyutu seçenekleri 10 ile 50 arasında değişir. Fiyat, seçilen kombinasyona göre ₺42.774 – ₺99.278 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Sap Uzunluğu | 4 7/8"12.38 cm |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Hava, Yağ, Su |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Hızlı Kelepçe |
| Hızlı Kelepçe Bağlantı Tipi | Hızlı Kelepçe |
| Boru Dış Çapı için | 1/2"12.7 mm |
| Flanş Dış Çapı | 1 3/16"30.2 mm |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Maksimum Basınç | 1000 psi @ 150° F69 bar @ 66°C |
| Sıcaklık Aralığı | -18°C ila 149°C |
| Vakum Değeri | 0.0001 Torr |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 4 5/16"10.95 cm |
| Maksimum Şakel Çapı İçin | 1/4"6.35 mm |
| Toplam | |
| Yükseklik | 4 1/8"10.48 cm |
| Uzunluk | 7"17.78 cm |
| Valf Ürün Kodu | 10 |
| Kimyasal Direnç (Mükemmel) | Aseton, Amonyak, Bütan, Klor, Etanol, Etilen Glikol, Benzin, İzopropil Alkol, Gazyağı, Metanol, Metil Etil Keton, Doğal Gaz, Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Oksijen, Sabun Çözeltileri, Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Toluen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Tayvan veya Amerika Birleşik Devletleri |
Açıklama

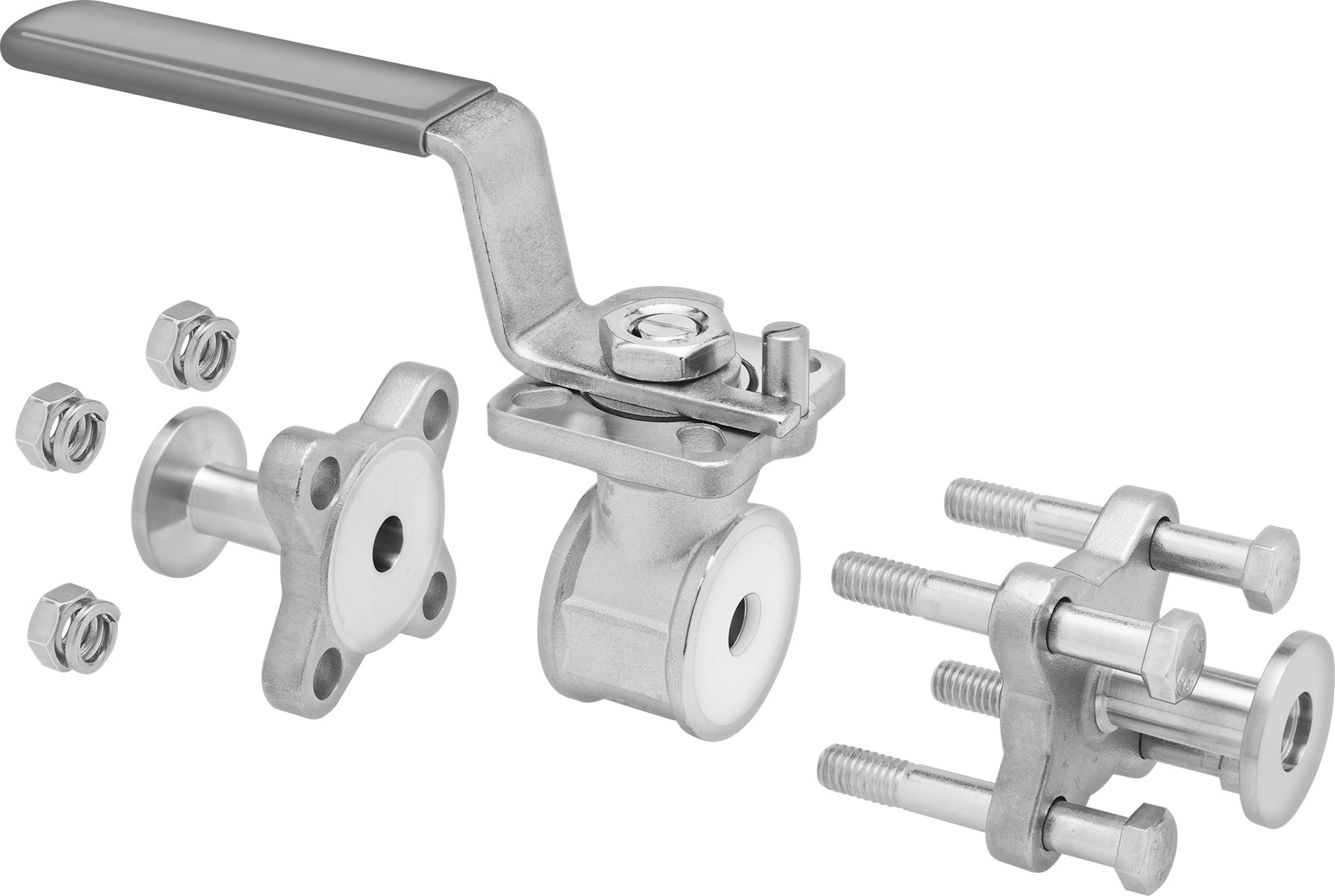

29.9 inç Hg'nin üzerindeki vakum koşullarında sıkı bir sızdırmazlık sağlamak için, bu vanalar KF, QF ve NW bağlantı elemanları olarak da bilinen ultra yüksek vakum tüp bağlantı elemanlarına sahiptir. Bu vanalar genellikle vakum kaplama ve ısıl işlem, sızıntı testi ve gaz analizi gibi uygulamalarda kullanılır. Üç parçalı cıvatalı gövde, iç bileşenlerin sıralı olarak değiştirilmesi için ayrılabilir. Gövde, mükemmel korozyon direnci için 316 paslanmaz çelikten yapılmıştır. Kilitlenebilir kol, bir asma kilit (dahil değildir) kullanılarak sabitlenebilir. Vanalar tam geçişlidir, bu nedenle akışı kısıtlamazlar.
