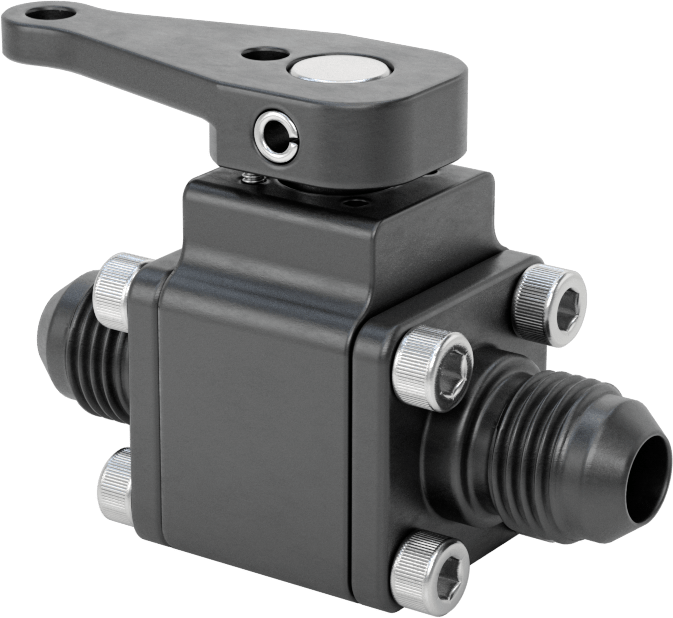

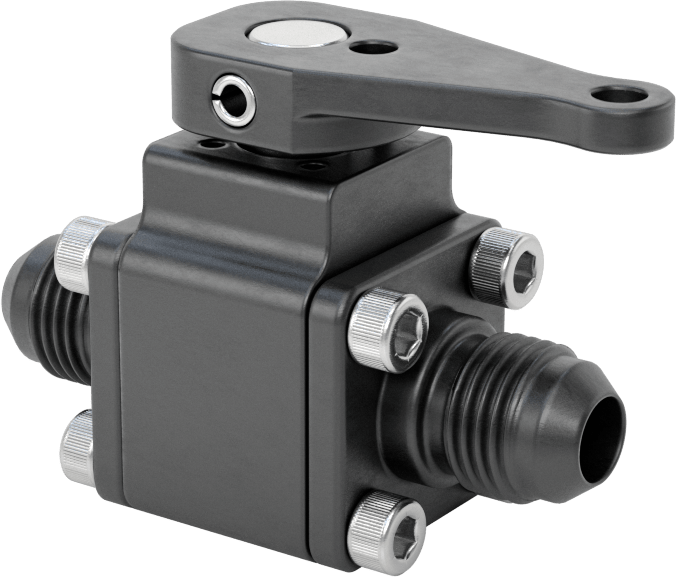

Yakıtlar için Açma-Kapama Vanası

Yakıtlar için Açma-Kapama Vanası, dizel yakıt, fuel oil ve benzin transferinde kullanılan metal boru hatlarında 37° konik bağlantı parçaları sayesinde sızdırmazlık sağlar ve tam geçişli yapısıyla akışı kısıtlamaz. Bu aile, Boru Dış Çapı ve Diş Boyutu eksenlerinde olmak üzere toplam 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺40.072 – ₺77.766 aralığında değişir.

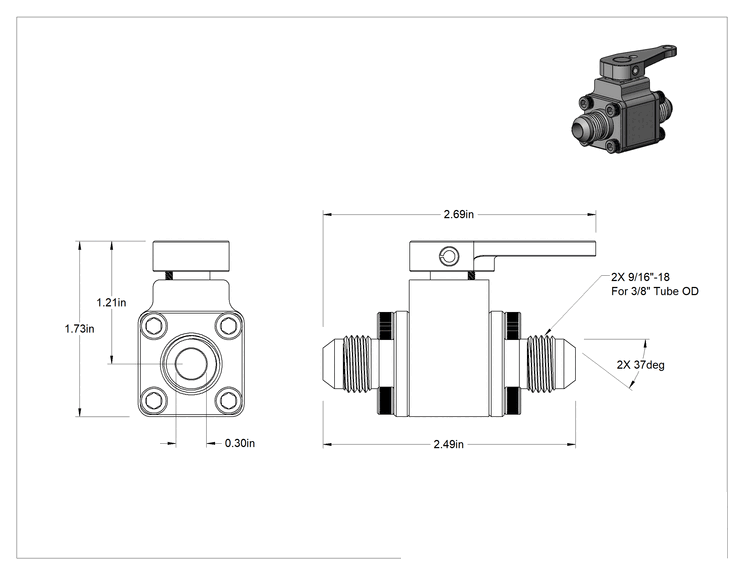

Teknik Çizim

Teknik Çizim

Boru Dış Çapı

3⁄8"1⁄2"5⁄8"3⁄4"1"

Diş Boyutu

9⁄16"-183⁄4"-167⁄8"-141 1⁄16"-121 5⁄16"-12

Uç-Uç Uzunluğu

2 1⁄2"2 11⁄16"3 1⁄4"3 7⁄16"4 1⁄4"

Yükseklik

1 1⁄2"1 3⁄4"2"2 7⁄8"

₺40.072 Adet

MZ-244184

Paket

Siparişe Ekle

Özellikler

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Manuel
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Standart
Bağlantı Tipi	Konektör
Birlikte Kullanım	Dizel Yakıt, Akaryakıt, Benzin
Bağlantı Tipi	Boru
Bağlantı Stili	37° Genişletilmiş
Diş Boyutu	9/16"-1814.3 mm
Diş Tipi	UNF
Boru Dış Çapı için	3/8"9.52 mm
Akış Katsayısı (Cv)	Derecelendirilmemiştir
Maksimum Basınç	200 psi @ 70° F14 bar @ 21°C
Sıcaklık Aralığı	-40°C ila 121°C
Vakum Değeri	Derecelendirilmemiştir
Gövde Malzemesi	Alüminyum
Bilye Malzemesi	Alüminyum
Conta Malzemesi	PTFE Plastik
Koltuk Malzemesi	PTFE Plastik
Bağlantı Noktası Türü	Dolu
Şekil	Düz
Uç-Uç Uzunluğu	2 1/2"63.5 mm
Toplam
Yükseklik	1 3/4"44.4 mm
Uzunluk	2 11/16"68.3 mm
Kimyasal Direnç (Mükemmel)	Hava, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Metanol, Yağ, Su
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu vanalar, dizel yakıt, fuel oil ve benzin transferi için metal boru hatlarında sıkı bir sızdırmazlık sağlayan 37° konik boru bağlantı parçalarına sahiptir. Hepsi tam geçişli olduğundan akışı kısıtlamazlar.
