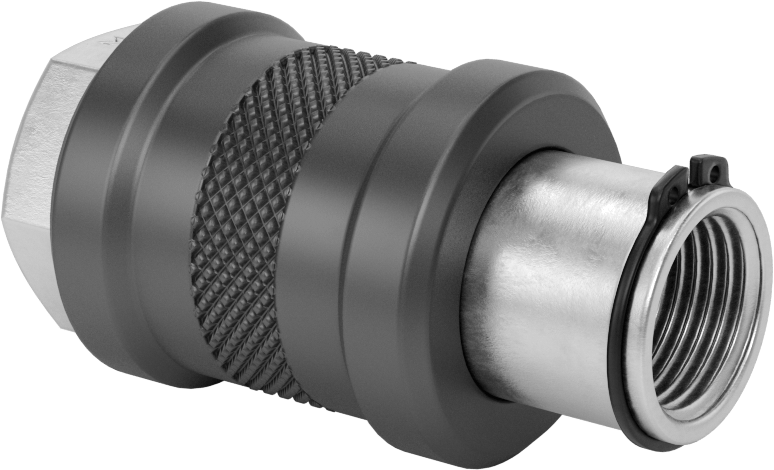

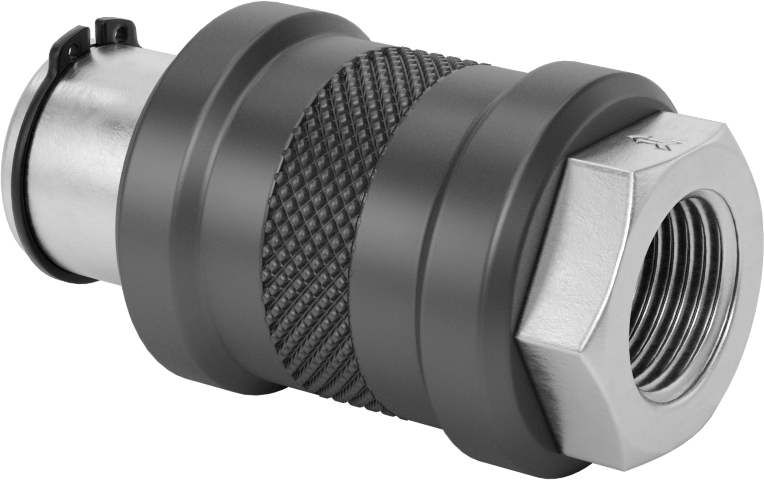

Sürgülü Manşonlu Hava Tahliye Açma/Kapama Vanası

Sürgülü Manşonlu Hava Tahliye Açma/Kapama Vanası, tırtıllı manşonu kaydırarak akışı durdurur veya başlatır ve kapalı konumdayken havayı atmosfere boşaltır. Bu sayfada Boru Çapı ekseninde farklı seçenekler sunan 14 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺2.480 – ₺14.780 aralığında değişir.

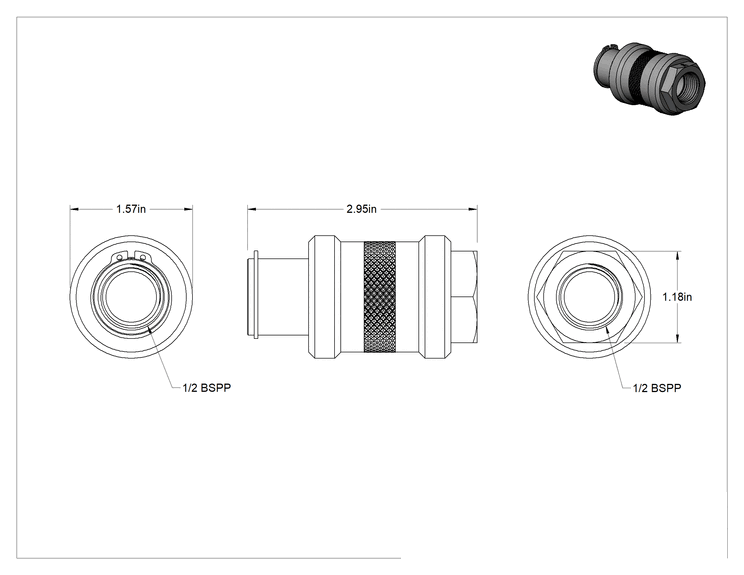

Teknik Çizim

Teknik Çizim

Boru Çapı

1⁄21⁄41⁄83⁄43⁄8-

Giriş Diş Tipi

BSPPMetrikNPT

Diş Tipi

BSPPMetrikNPT

Giriş Borusu Çapı

1⁄21⁄41⁄83⁄43⁄8-

Çıkış Diş Tipi

BSPPMetrikNPT

Çıkış Boru Çapı

1⁄21⁄41⁄83⁄43⁄8-

Toplam Uzunluk

1 3⁄16"1 7⁄8"2 1⁄8"2 1⁄4"2 5⁄16"2 7⁄16"2 5⁄8"2 11⁄16"2 3⁄4"2 13⁄16"3 1⁄8"3 1⁄4"

Malzeme

Alüminyum, PirinçPirinç

Giriş Tipi

DişiErkek

Cins

DişiDişi, Erkek

₺11.880 Adet

MZ-292473

Paket

Siparişe Ekle

Özellikler

Birlikte Kullanım	Basınçlı Hava
Valf İşlevi	Açma/Kapama
Valf Tipi	Makara
Şekil	Düz
Çalıştırma	El
Aktüatör Modeli	Manşon
Akış Kontrolü	Yok
Bağlantı Noktalarının Sayısı
Akış	2
Giriş	1
Çıkış	1
Giriş Borusu Çapı	1/212.7 mm
Giriş
Bağlantı Tipi	Dişli
Diş Tipi	BSPP
Cins	Dişi
Çıkış Boru Çapı	1/212.7 mm
Çıkış
Bağlantı Tipi	Dişli
Diş Tipi	BSPP
Cins	Dişi
Akış Katsayısı (Cv)	Derecelendirilmemiştir
Akış Hızı
Min.	Derecelendirilmemiştir
Maksimum	Derecelendirilmemiştir
Maksimum Basınç	232 psi16 bar
Sıcaklık Aralığı	-9°C ila 79°C
Toplam
Uzunluk	3 1/8"79.4 mm
Çap	1 9/16"39.7 mm
Gövde Malzemesi	Nikel Kaplı Pirinç
Manşon Malzemesi	Alüminyum
Menşe Ülke	İtalya

Açıklama

Akışı durdurmak için tırtıllı manşonu bir yöne kaydırın ve akışı yeniden başlatmak için geri kaydırın. Bu vanalar kapalıyken havayı atmosfere boşaltır.
