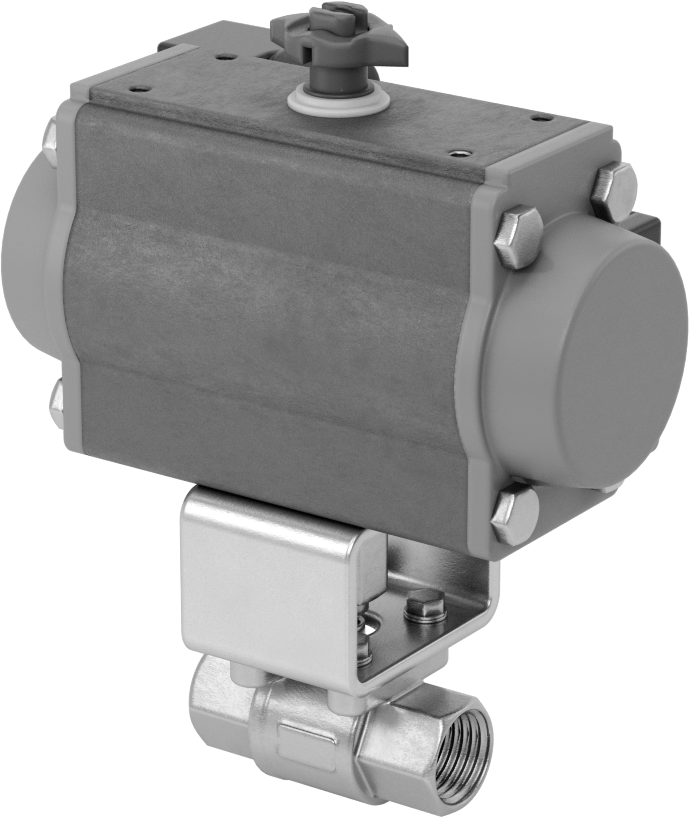

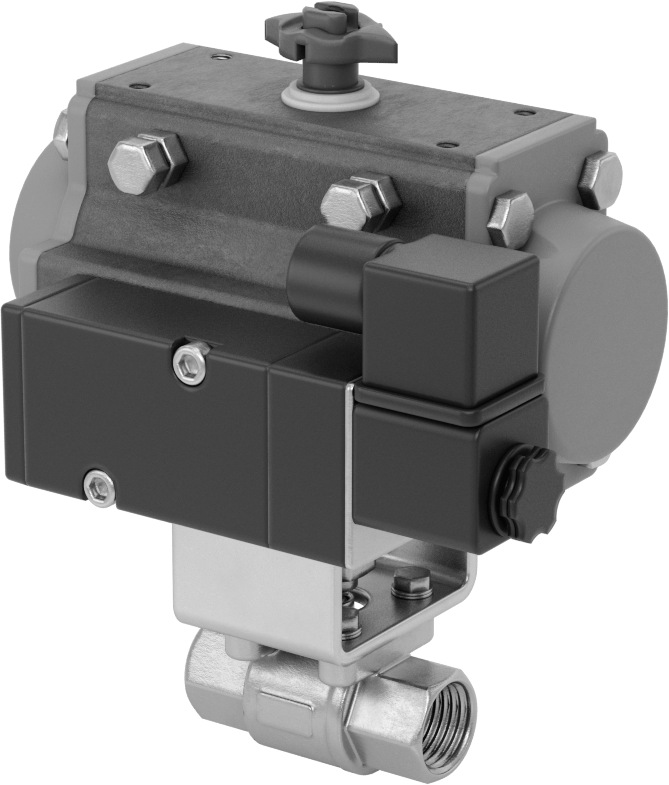

Yüksek Akışlı Hava Tahrikli Braket Montajlı Valf, DIN Bağlantısı, Tek Etkili
5 varyant (Akış Katsayısı (Cv)); ₺112.936 – ₺185.708
Yüksek Akışlı Hava Tahrikli Braket Montajlı Valf, DIN Bağlantısı, Tek Etkili, sıkıştırılmış hava ile çalışan ve motor tahrikli vanalara kıyasla akışı daha hızlı başlatıp durduran bir aktüatörlü küresel vanadır. Bu aile, Akış Katsayısı (Cv) ekseninde 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺112.936 – ₺185.708 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Neon, Buhar, Xenon, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Bağlantı Tipi | Dişli |
| Boru Çapı | 1/212.7 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 15 |
| Maksimum Basınç | 2000 psi @ 100° F138 bar @ 38°C |
| Maksimum Buhar Basıncı | 150 psi @ 365° F10 bar @ 185°C |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Min. Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Çalıştırma Süresi | 0.07 sec. |
| Sıcaklık Aralığı | -29°C ila 232°C |
| Aktüatör Sıcaklık Aralığı | -18°C ila 85°C |
| Gerilim | 120V AC |
| Frekans | 60 Hz |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | Cam Dolgulu PTFE Plastik |
| Koltuk Malzemesi | Cam Dolgulu PTFE Plastik |
| Ambalaj Malzemesi | Cam Dolgulu PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |

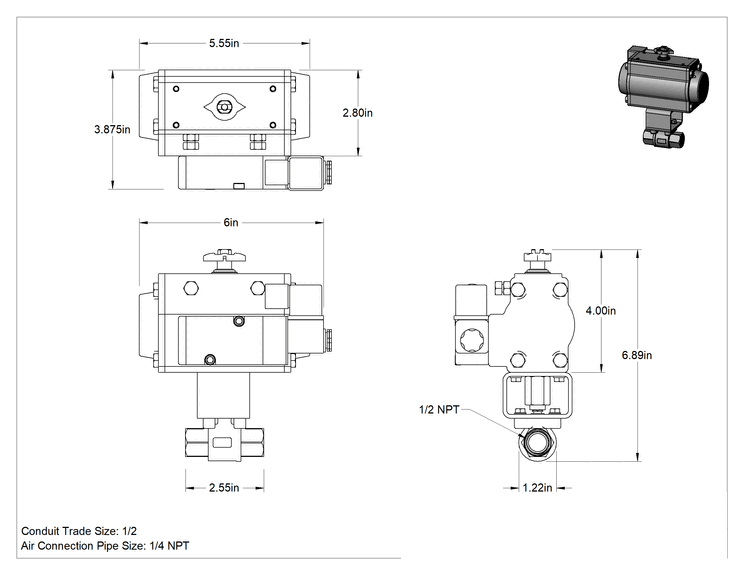

| Valf Uzunluğu | 2 9/16"65.1 mm |
| Vana Genişliği | 1 7/16"36.5 mm |
| Aktüatör Montaj Tipi | Braket |
| Aktüatör Uzunluğu | 5 9/16"14.13 cm |
| Aktüatör Genişliği | 3 7/8"98.4 mm |
| Toplam | |
| Uzunluk | 6"15.24 cm |
| Yükseklik | 6 7/8"17.46 cm |
| Genişlik | 3 7/8"98.4 mm |
| Hava | |
| Bağlantı | 1/4 NPT Dişi |
| Basınç Aralığı | 80 ila 115 psi |
| Montaj Yönü | Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Hayır |
| Dış Mekan Kullanımı için | Hayır |
| Tel Bağlantı Tipi | DIN |
| DIN Türü | B |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, İçecek, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Propan, Sabun Çözeltileri, Buhar, Toluen, Su, Xenon |
| Orta | Klor, İzopropil Alkol, Sıvı Karbondioksit, Tuzlu Su, Sodyum Hidroksit (%100), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Ksilen |
| Yetersiz | Amonyak, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
Açıklama
Aktüatörlü küresel vanalar olarak da bilinen bu vanalar, diğer hava tahrikli vanalara göre daha yüksek akış hızları sağlar. Sıkıştırılmış hava ile çalışır ve motor tahrikli vanalara göre akışı daha hızlı bir şekilde otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmeniz gerekir.
Tek etkili aktüatörler, vanayı açmak için sadece hava basıncına ihtiyaç duyar; hava kesildiğinde otomatik olarak yay etkisiyle kapanır. Bu vanalar, çalıştırılmadıkça normalde kapalıdır. 316 paslanmaz çelik vanalar mükemmel korozyon direncine sahiptir.
Sıfır basınç düşüşlü vanalar, çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerektirmez. Braket montajlı aktüatörler, kolay sökme, bakım ve onarım için bir braket ile vana gövdesine sabitlenir.
Tam portlu vanalar akışı kısıtlamaz.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
