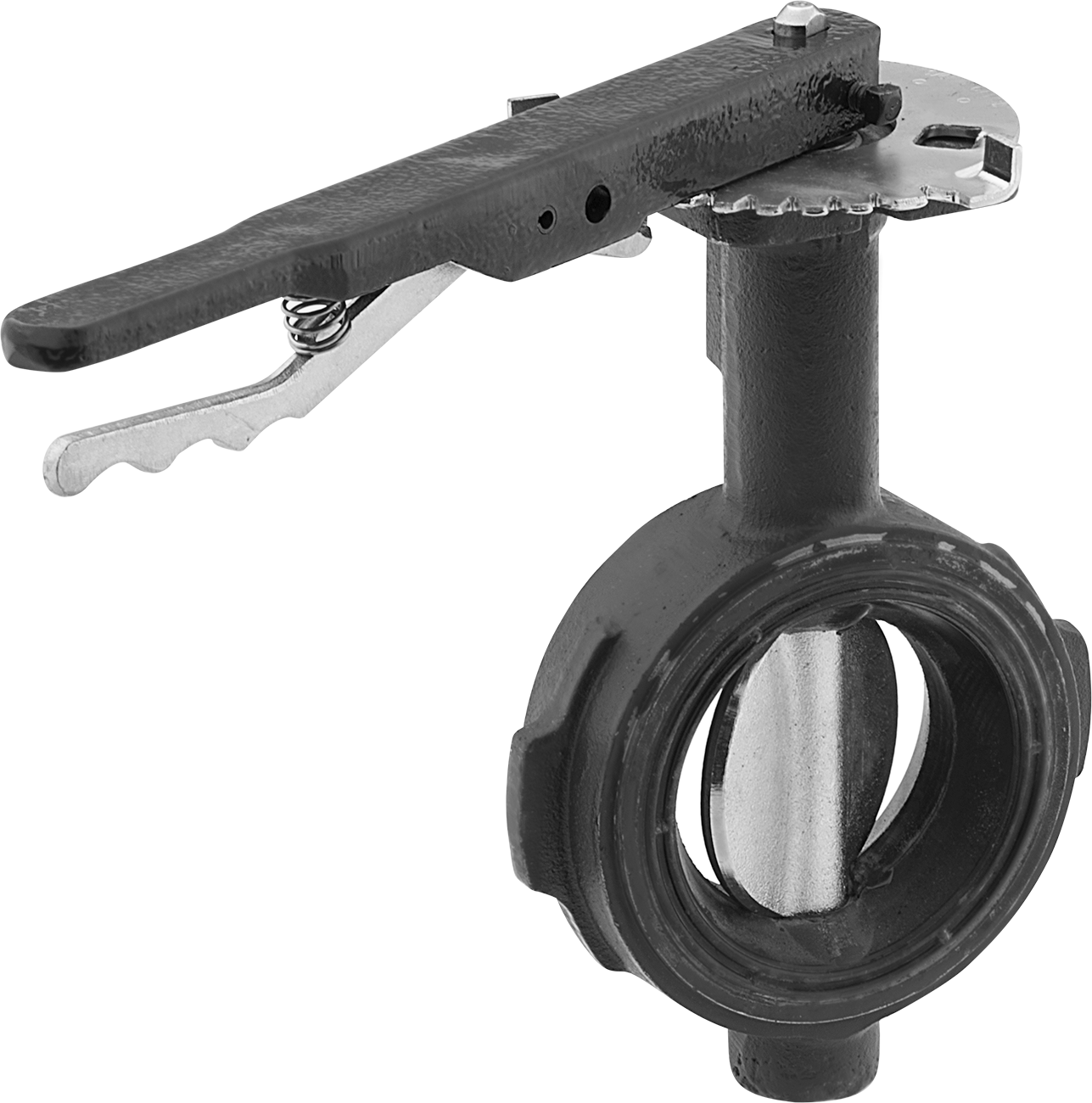

Sfero Döküm Flanş Montajlı Akış Ayar Valfi, Kimyasal için, Kollu Wafer Vana, Paslanmaz Çelik Disk
5 varyant (Boru Çapı, Flanş Dış Çapı); ₺116.834 – ₺251.620
Sfero Döküm Flanş Montajlı Akış Ayar Valfi, agresif ve korozif çözeltilere dayanıklı oturma yüzeyleri sayesinde kimyasal işleme uygulamalarında flanşlı boru hatlarına cıvatalanarak akışı düzenler. Bu aile, Boru Çapı ve Flanş Dış Çapı eksenlerinde toplam 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺116.834 – ₺251.620 aralığında değişir.
Özellikler
| Kelebek Vana Tipi | Gofret |
| Sap Tipi | Kilitlenebilir |
| Sap Stili | Kol |
| Gövde Malzemesi | Sfero Döküm |
| Disk Malzemesi | 316 Paslanmaz Çelik |
| Boru Çapı | 250.8 mm |
| Birlikte Kullanım | Karbondioksit, Benzin, Sıvı Karbondioksit, Fosforik Asit |
| Maksimum Şakel Çapı İçin | 1/4"6.35 mm |
| Basınç Sınıfı | 125, 150 |

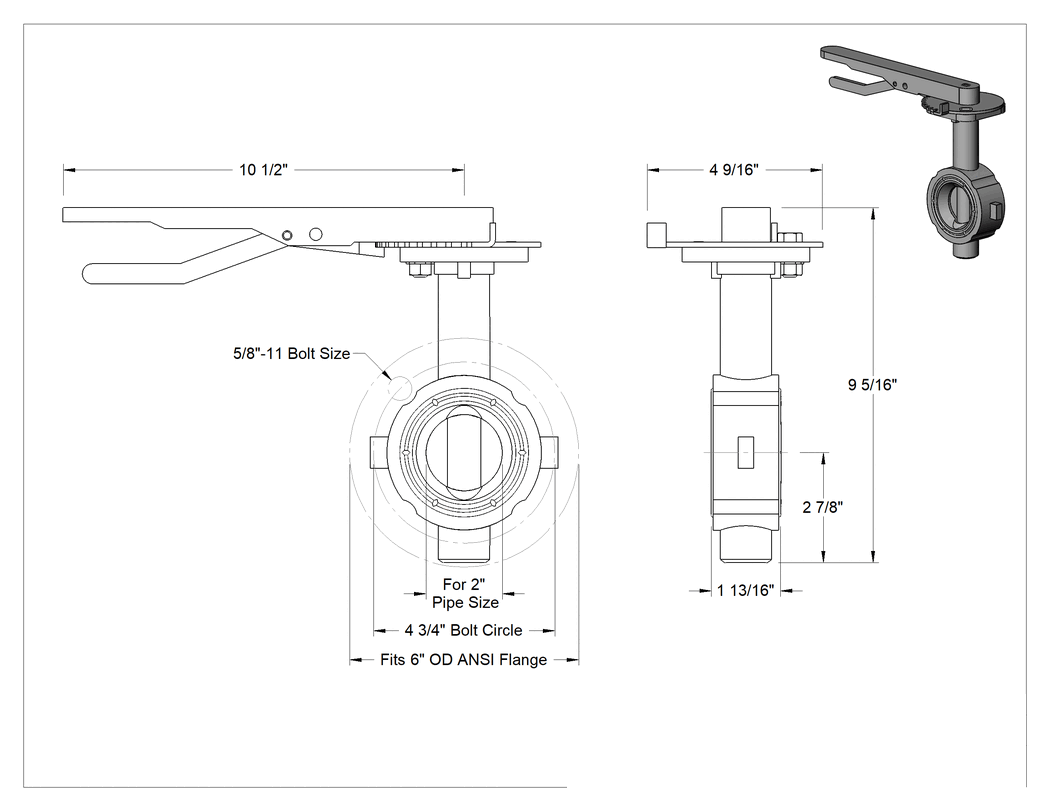

| Flanş Dış Çapı | 6"15.24 cm |
| Cıvata Çemberi Çapı | 4 3/4"12.06 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | Derecelendirilmemiştir |
| Sıcaklıktaki Maksimum Basınç | 250 psi @ 210° F17 bar @ 99°C |
| Sıcaklık Aralığı | -29°C ila 99°C |
| Uç-Uç Uzunluğu | 1 13/16"46.0 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Koltuk Malzemesi | Floroelastomer |
| Karşılanan Teknik Özellikler | API Std 609, MSS SP-67 |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Karbondioksit, Benzin, Sıvı Karbondioksit, Fosforik Asit (%50 Konsantrasyon) |
| Orta | Bütan, Deiyonize Su, Etilen Glikol, Gazyağı, Azot, Oksijen, Tuzlu Su, Ksilen |
| Yetersiz | Aseton, Amonyak, Klor, Dizel Yakıt, Etanol, Metanol (Metil Alkol), Metil Etil Keton (MEK), Sülfürik Asit, Hidroklorik Asit (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Cıvata Çapı İçin | 5/8"15.9 mm |
| Toplam | |
| Yükseklik | 9 5/16"23.65 cm |
| Uzunluk | 12 15/16"32.86 cm |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Agresif ve korozif çözeltilere dayanabilen oturma yüzeylerine sahip bu valfler, kimyasal işleme uygulamalarında sık kullanılır. Flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için flanşlara cıvata ile bağlanırlar.
Wafer Valf — Wafer valfler iki flanş arasına sıkıştırılmalıdır; valfi flanşlar arasında hizalamaya yardımcı olmak için tırnaklara veya dişsiz deliklere sahiptir.
Kilitlenebilir Tutamak — Kilitlenebilir kol tutamakları 10 akış ayar konumuna sahiptir. Tutamak, bir asma kilitle (dahil değildir) sabitlenebilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
