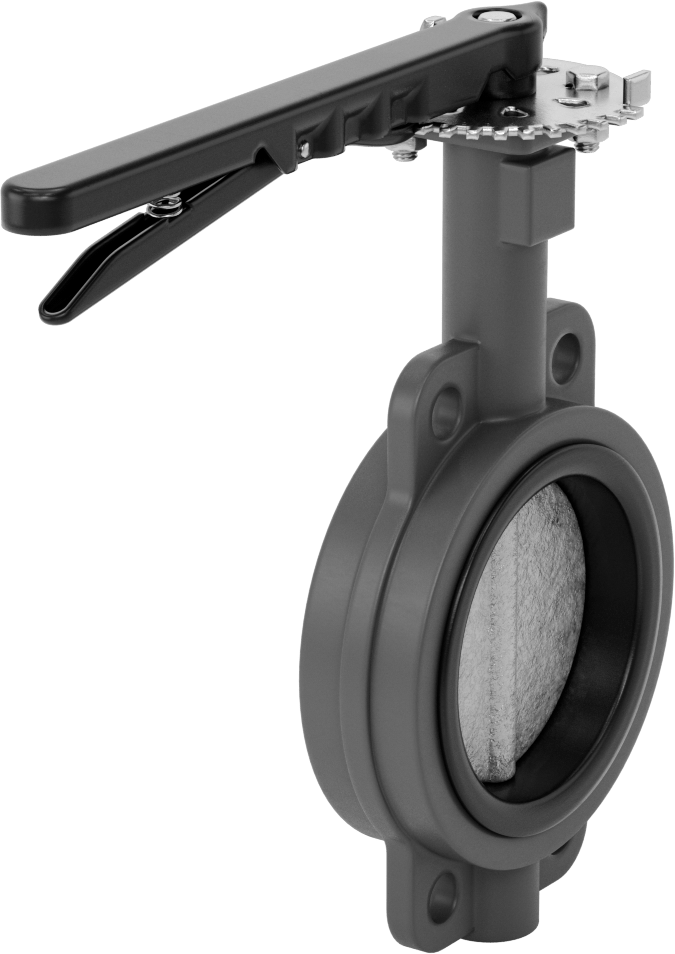

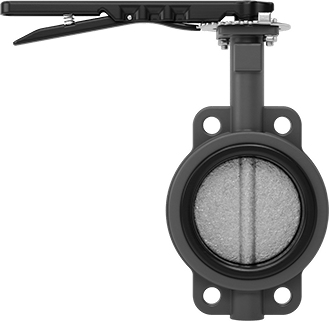

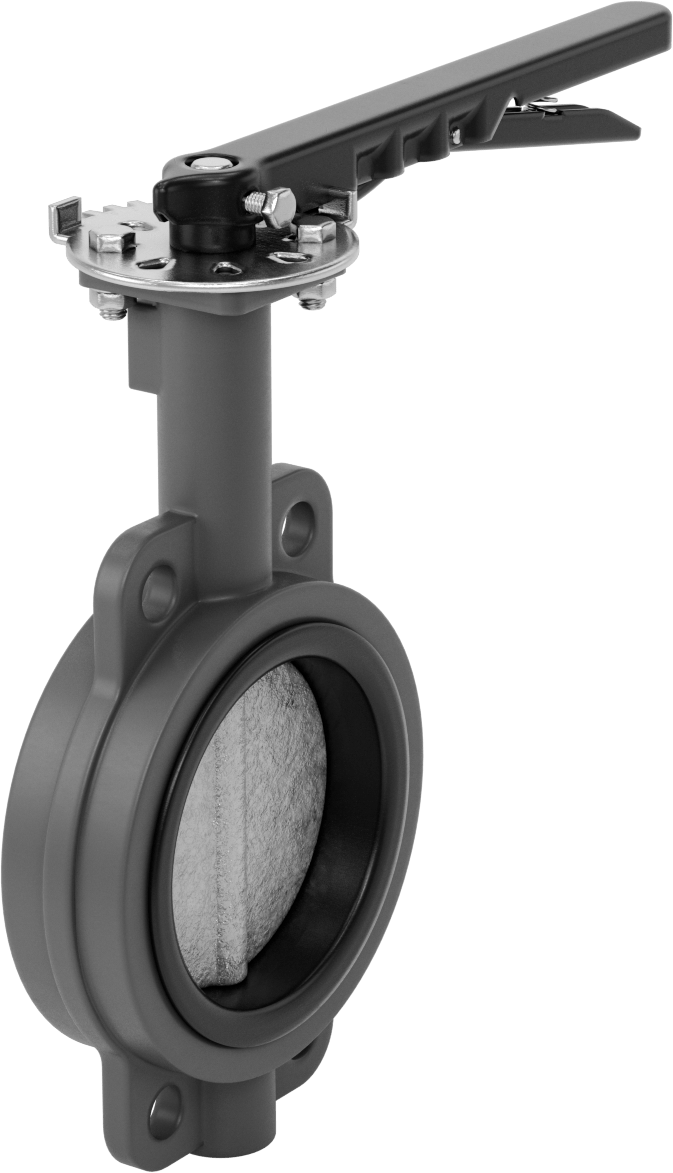

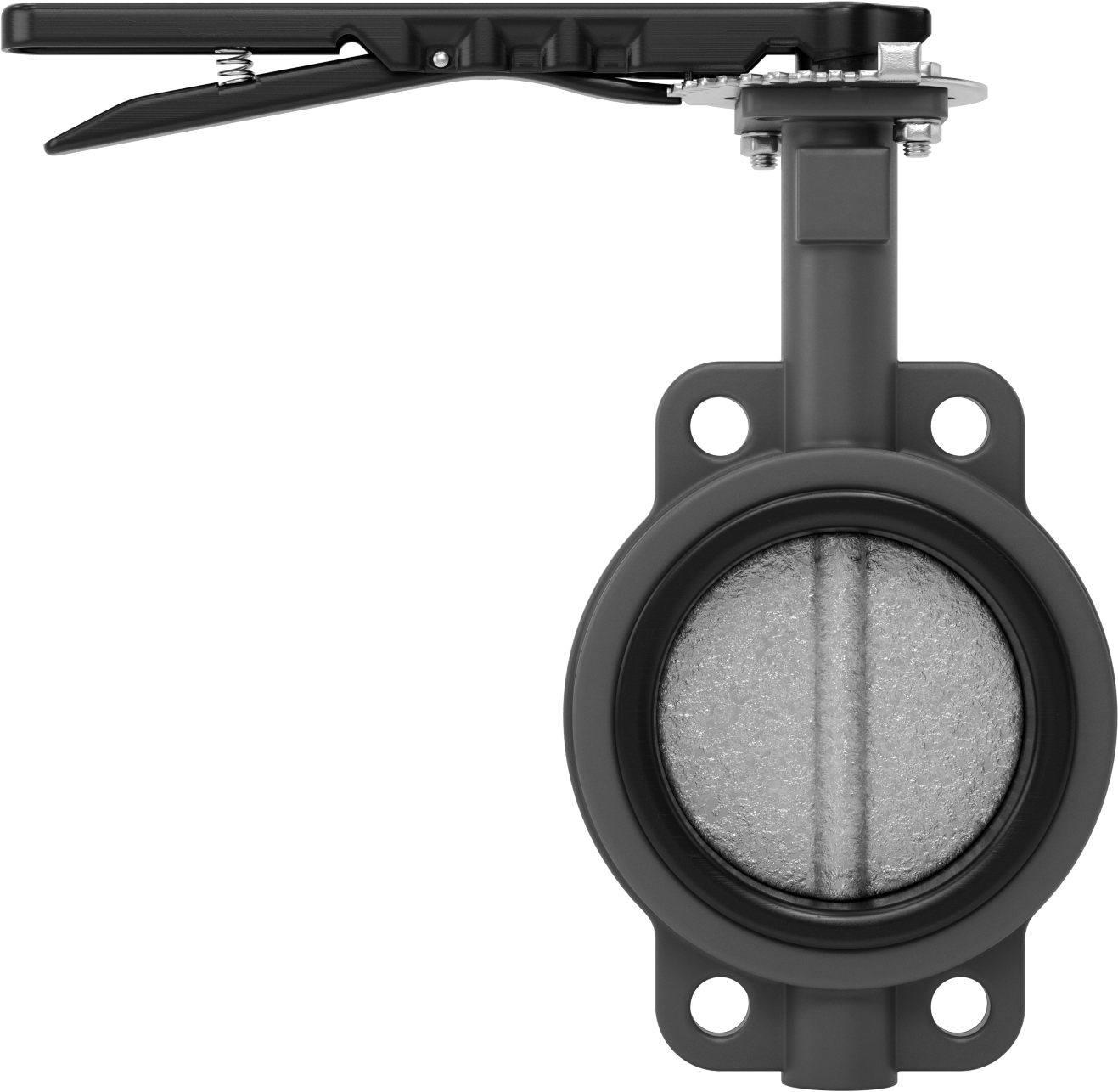

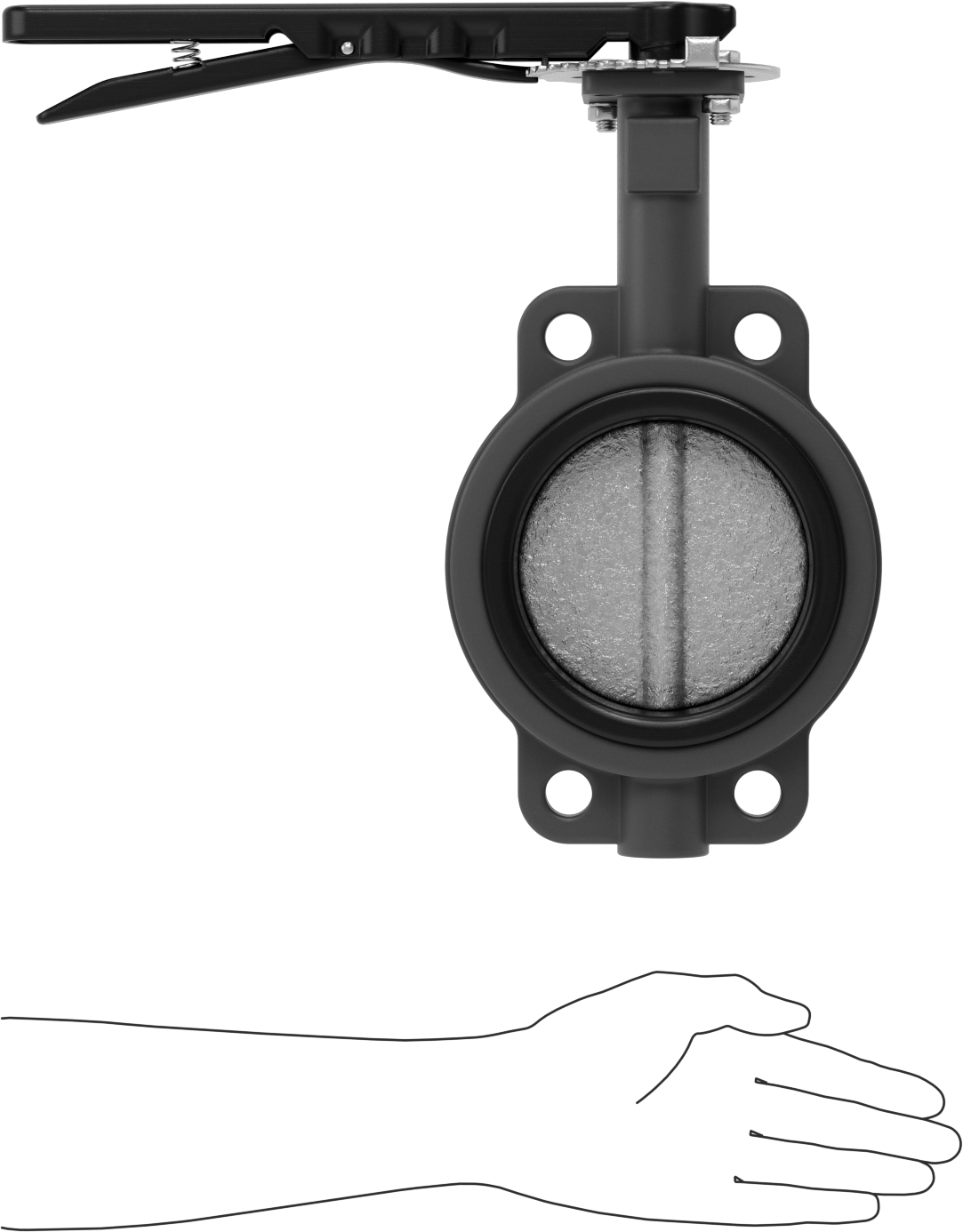

Sfero Döküm Flanş Montajlı Akış Ayar Valfi, Hava için Wafer Valf
14 varyant (Gövde Malzemesi, Sap Stili); ₺55.802 – ₺227.588
Sfero Döküm Flanş Montajlı Akış Ayar Valfi, flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için iki flanş arasına sıkıştırılarak monte edilir. Bu ailede 14 varyant bulunur; Akış Katsayısı (Cv) ekseninde 1,022 ile 600 arasında değişen 7 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺55.802 – ₺227.588 aralığında değişir.
Özellikler
| Kelebek Vana Tipi | Gofret |
| Sap Tipi | Kilitlenebilir |
| Sap Stili | Kol |
| Gövde Malzemesi | Sfero Döküm |
| Disk Malzemesi | Boyalı Sfero Döküm |
| Boru Çapı | 512.70 cm |
| Maksimum Şakel Çapı İçin | 5/16"7.94 mm |
| Birlikte Kullanım | Hava |
| Basınç Sınıfı | 125, 150 |

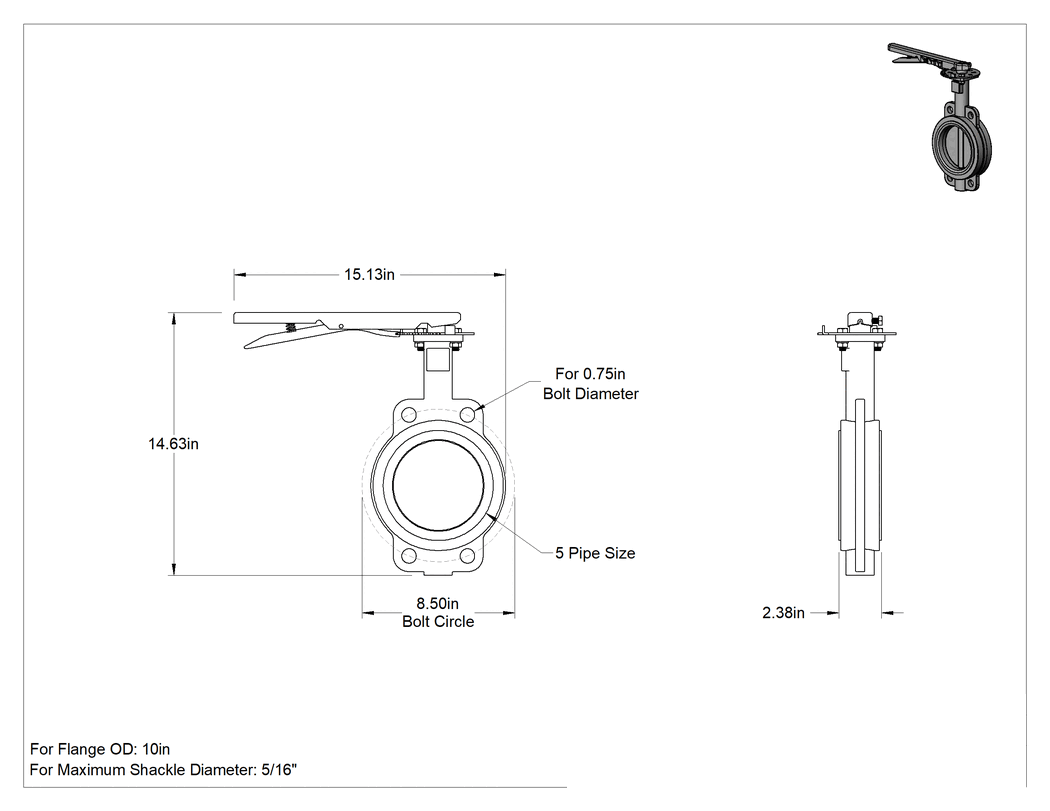

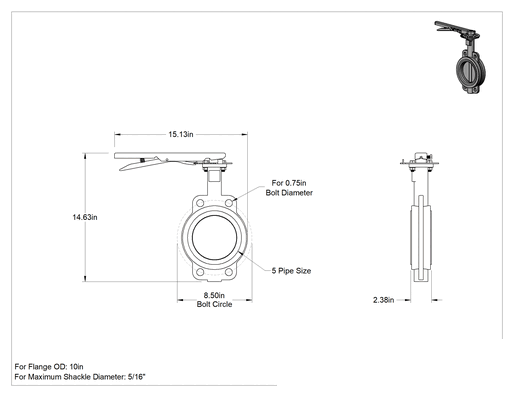

| Flanş Dış Çapı | 10"25.40 cm |
| Cıvata Çemberi Çapı | 8 1/2"21.59 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Boyutu | 3/4"19.0 mm |
| Cıvata Çapı İçin | 3/4"19.0 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 1,022 |
| Sıcaklıktaki Maksimum Basınç | 200 psi @ 275° F14 bar @ 135°C |
| Sıcaklık Aralığı | -34°C ila 135°C |
| Uç-Uç Uzunluğu | 2 3/8"60.3 mm |
| Karşılanan Teknik Özellikler | MSS SP-67 |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Hava, Karbondioksit, Etanol, İzopropil Alkol, Metil Etil Keton (MEK), Azot, Oksijen |
| Orta | Aseton, Sabun Çözeltileri |
| Yetersiz | Bütan, Klor, Deiyonize Su, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, Propan, Tuzlu Su, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Toplam | |
| Yükseklik | 14 5/8"37.15 cm |
| Uzunluk | 15 1/8"38.42 cm |
| Koltuk Malzemesi | EPDM |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin |
Açıklama
Kelebek vanalar olarak da bilinen bu vanalar, flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır.
Wafer Valf — Wafer valfler iki flanş arasına sıkıştırılmalıdır; valfi flanşlar arasında hizalamaya yardımcı olmak için tırnaklara veya dişsiz deliklere sahiptir.
Kilitlenebilir Tutamak — Kilitlenebilir kol tutamakları, bir asma kilitle (dahil değildir) sabitlenebilir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
