PVC Plastik Akış Ayar Valfi, Kimyasallar için, Flanş Montajı
4 varyant (Akış Katsayısı (Cv)); ₺165.520 – ₺342.130
PVC Plastik Akış Ayar Valfi, kimyasallara dayanıklı metal içermeyen yapısıyla korozif ortamlarda flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için kullanılır. Bu aile, Akış Katsayısı (Cv) ekseninde 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺165.520 – ₺342.130 aralığında değişir.
Özellikler
| Gövde Malzemesi | PVC |
| Disk Malzemesi | PVC |
| Boru Çapı | 615.24 cm |
| Maksimum Şakel Çapı İçin | 7/16"11.1 mm |
| Basınç Sınıfı | 125, 150 |

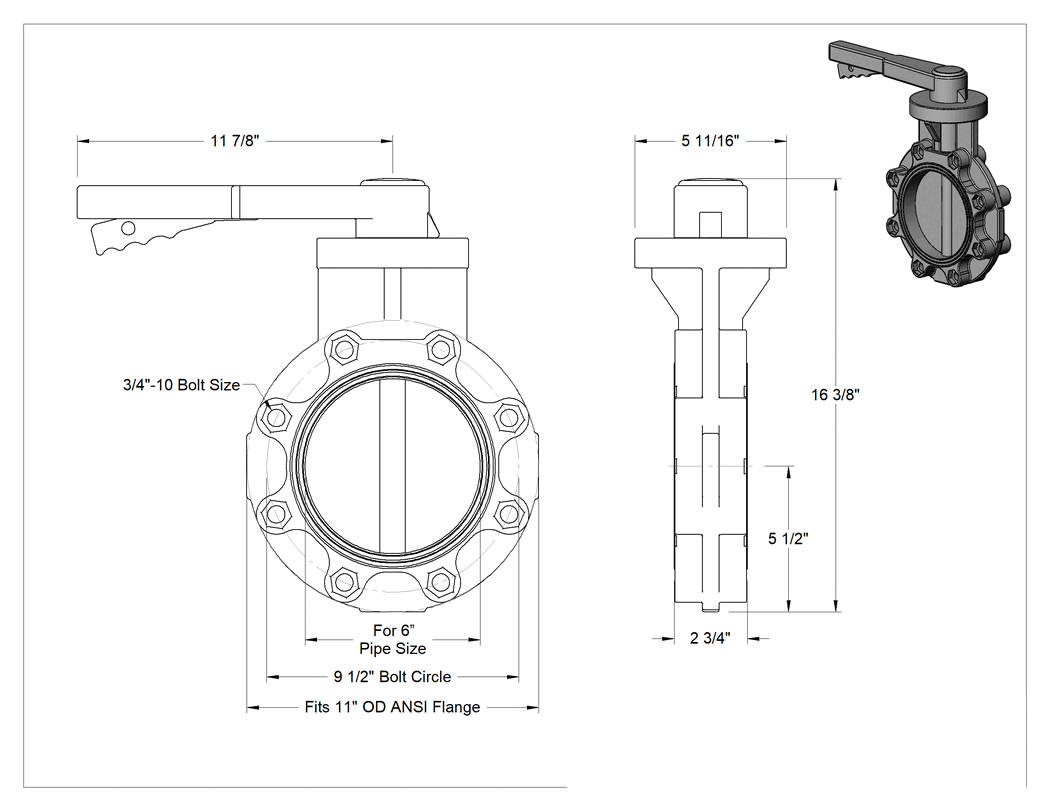

| Flanş Dış Çapı | 11"27.94 cm |
| Cıvata Çemberi Çapı | 9 1/2"24.13 cm |
| Cıvata Deliği Sayısı | 8 |
| Cıvata Deliği Boyutu | 7/8"22.2 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 1,125 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 70° F10 bar @ 21°C |
| Sıcaklık Aralığı | 4°C ila 60°C |
| Uç-Uç Uzunluğu | 2 3/4"69.8 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Birlikte Kullanım | Su, Karbondioksit, Sitrik Asit, Hidroklorik Asit, İzopropil Alkol, Gazyağı, Fosforik Asit, Tuzlu Su |
| Koltuk Malzemesi | Floroelastomer |
| Sertifikasyon | FM Onaylı |
| Çalıştırma | Manuel |
| Kelebek Vana Tipi | Gofret |
| Kimyasal Direnç | |
| Mükemmel | Karbondioksit, İzopropil Alkol, Gazyağı, Tuzlu Su, Su, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon) |
| Orta | Etanol, Fosforik Asit (%100 Konsantrasyon) |
| Yetersiz | Aseton, Amonyak, Bütan, Klor, Deiyonize Su, Dizel Yakıt, İçme Suyu, Etilen Glikol, Benzin, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol (Metil Alkol), Metil Etil Keton (MEK), Mineral Solvent, Doğal Gaz, Azot, Propan, Buhar, Sülfürik Asit, Toluen (Metilbenzen), Ksilen, Hidroklorik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Nitrik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%25 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%50 Konsantrasyon), Sodyum Hipoklorit (Çamaşır Suyu) (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Cıvata Çapı İçin | 3/4"19.0 mm |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Toplam | |
| Yükseklik | 16 3/8"41.59 cm |
| Uzunluk | 19 7/16"49.37 cm |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Çok çeşitli kimyasallara dayanıklı florelastomer yuvalara ek olarak, bu vanalarda korozyona uğrayacak metal parça bulunmadığından, genellikle korozif koşullardaki kimyasal işleme uygulamalarında kullanılırlar. Tüm vanalar, flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır. Kilitlenebilir kolu, 7/16 inç'e kadar mapa çapına sahip bir asma kilit (dahil değildir) kullanarak yerine sabitleyin. Valfler wafer tipindedir, bu nedenle iki flanş arasına yerleştirilmelidir; tümünde, valfi flanşlar arasında hizalamaya yardımcı olmak için dişsiz delikler bulunur.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
