Panele Monte Açma/Kapama Vanası, Pirinç Gövde, Dirsek

10 varyant (Bağlantı Tipi, Boru Çapı); ₺7.748 – ₺18.826

Panele Monte Açma/Kapama Vanası, gösterge paneli arkasındaki hattı korurken vana koluna önden erişim sağlar. Bu aile, Bağlantı Tipi ve Boru Çapı eksenlerinde toplam 10 varyant sunar. Fiyat, seçilen kombinasyona göre ₺7.748 – ₺18.826 aralığında değişir.

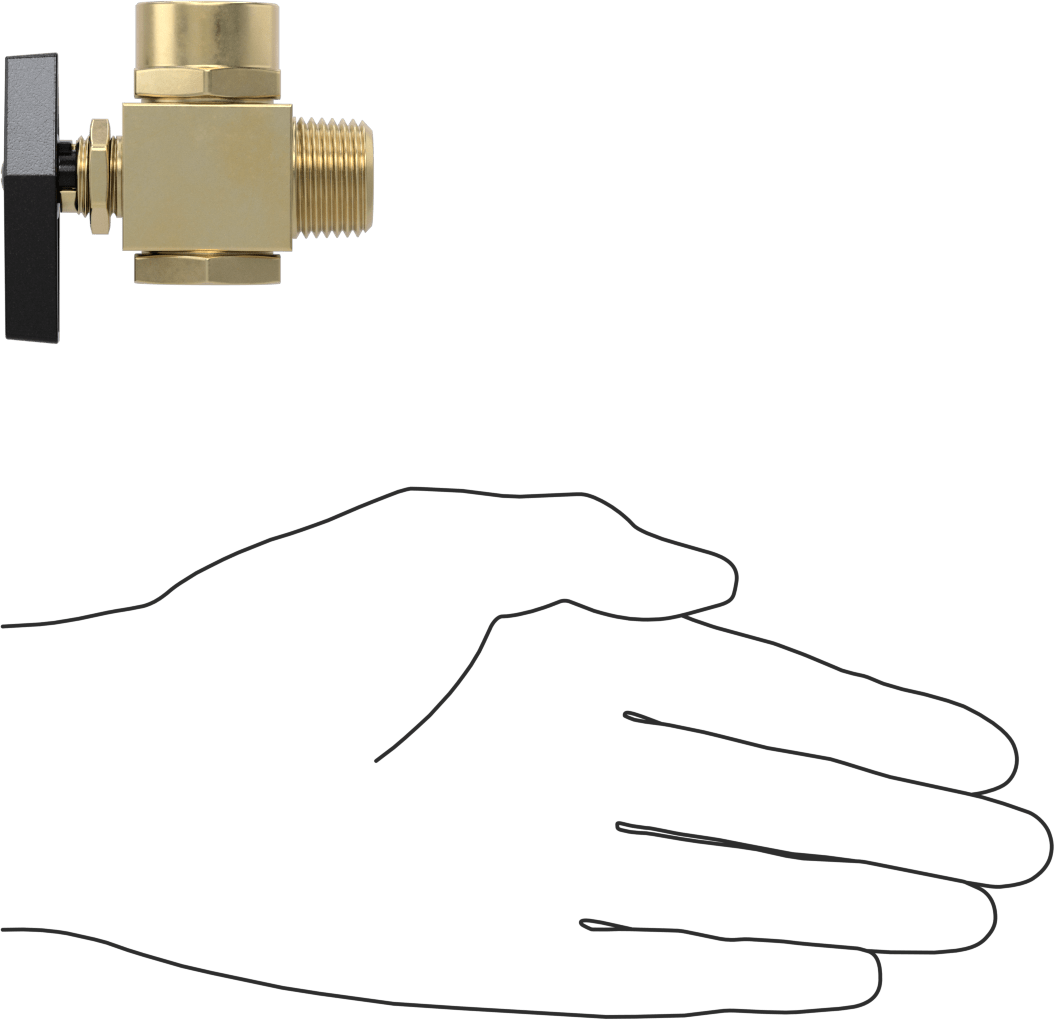

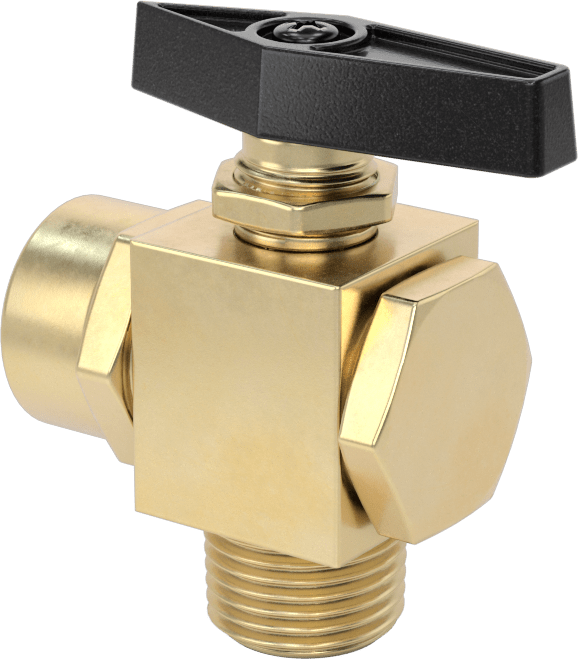

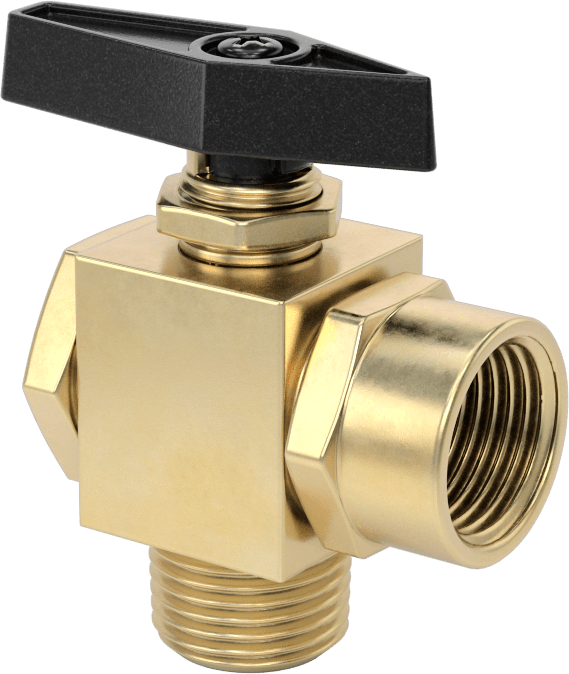

Panele Monte Açma/Kapama Vanası, Pirinç Gövde, Dirsek, 1/2 NPT Erkek x 1/2 NPT Dişi

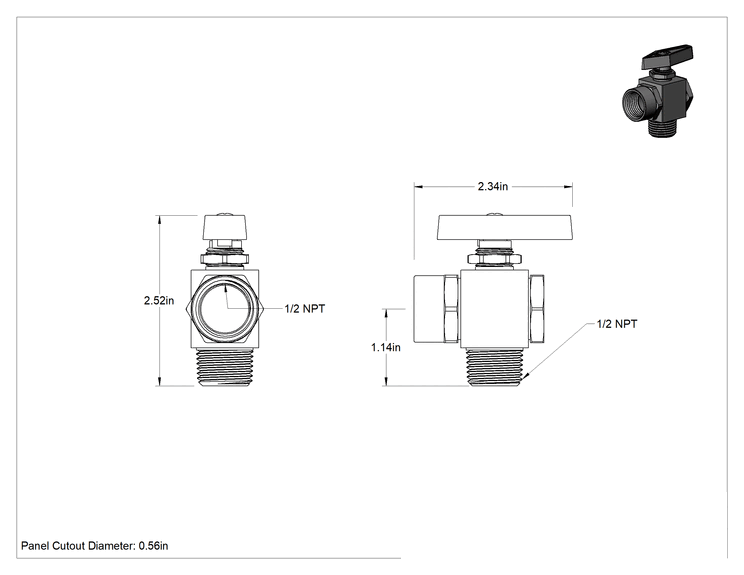

Teknik Çizim

Özellikler

Valf İşlevi	Açma/Kapama
Valf Tipi	Bilye
Etkinleştirme	Manuel
Valf Çalışma Şekli	Kulp
Sap Stili	Kol
Sap Tipi	Standart
Bağlantı Tipi	Adaptör
Birlikte Kullanım	Su, Yağ, Hava
Bağlantı Tipi	Boru
Bağlantı Stili	Dişli
Boru Çapı	1/2 × 1/2
Cins	Erkek × Dişi
Diş Tipi	NPT
Akış Katsayısı (Cv)	2.7
Maksimum Basınç	600 psi @ 70° F41 bar @ 21°C
Sıcaklık Aralığı	-34°C ila 146°C
Vakum Değeri	29 in. Hg
Gövde Malzemesi	Pirinç
Bilye Malzemesi	Pirinç
Conta Malzemesi	Floroelastomer Kauçuk
Koltuk Malzemesi	PTFE Plastik
Bağlantı Noktası Türü	Standart
Şekil	90° Dirsek
Bağlantı Noktası Arası Uzunluk	1 1/8"28.6 mm
Toplam
Yükseklik	2 1/2"63.5 mm
Uzunluk	2 3/8"60.3 mm
Panel Açıklığı Çapı	9/16"14.3 mm
Kimyasal Direnç
(Mükemmel)	Hava, Argon, Helyum, Kripton, Neon, Yağ, Su, Xenon
Uyarı Mesajı	Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir,; diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam.
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Gösterge panelinin arkasında hattınızı korurken bu vanaların koluna erişin. Panel montajı için kolun altında dişler ve altıgen somun bulunur.

Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.

Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
