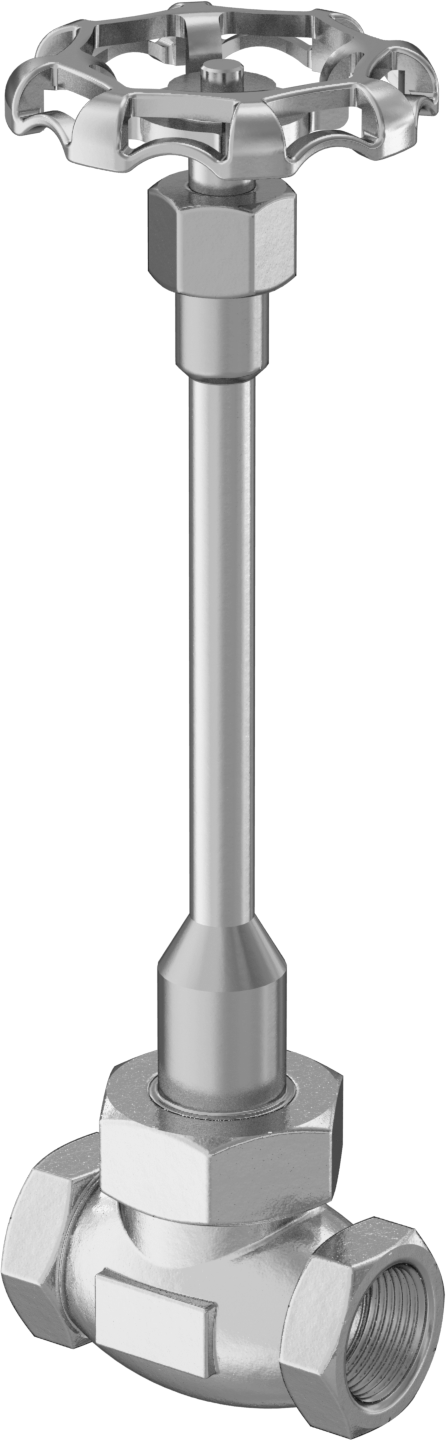

Kriyojenik Sıvı için Akış Ayar Vanası, Bronz Gövde
5 varyant (Sıcaklıktaki Maksimum Basınç, Akış Katsayısı (Cv)); ₺91.484 – ₺250.110
Kriyojenik Sıvı için Akış Ayar Vanası, Bronz Gövde, sıvı argon, karbondioksit ve azot gibi aşırı soğuk akışkanların akışını kademeli olarak ayarlamak ve düzenlemek için tasarlanmıştır. Bu ailede toplam 5 varyant bulunur. Akış Katsayısı (Cv) ekseninde 3,3’ten 45’e kadar 5 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺91.484 – ₺250.110 aralığında değişir.
Özellikler
| Gövde Malzemesi | Bronz |
| Şekil | Düz |
| Diş Tipi | NPT |
| Cins | Dişi |
| Diş Tipi | NPT |
| Cins | Dişi |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Bağlantı Elemanı Bağlantısı | Dişli |

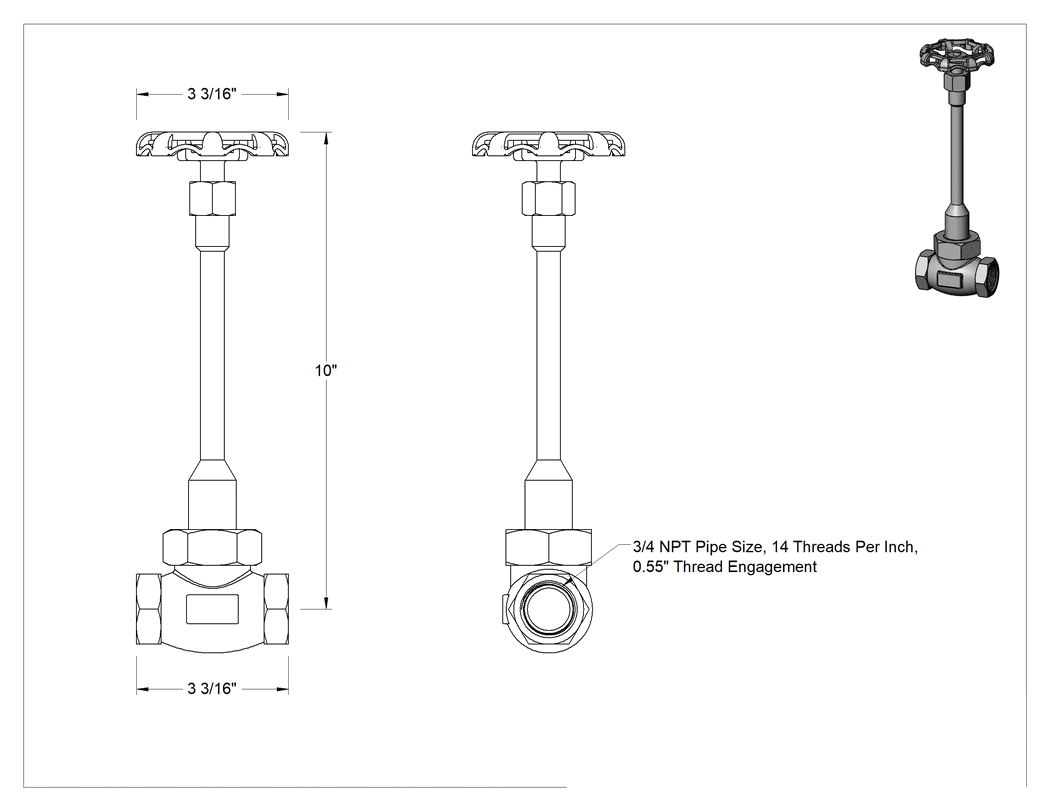

| Boru Çapı | 3/419.0 mm |
| Akış Katsayısı (Cv) | 6.3 |
| Sıcaklıktaki Maksimum Basınç | 400 psi @ 150° F28 bar @ 66°C |
| Toplam | |
| Yükseklik | 10"25.40 cm |
| Uzunluk | 3 3/16"81.0 mm |
| Sıcaklık Aralığı | -198°C ila 66°C |
| Conta Malzemesi | Cam Dolgulu PTFE |
| Koltuk Malzemesi | PTFE |
| Ambalaj Malzemesi | PTFE |
| Uç-Uç Uzunluğu | 3 3/16"81.0 mm |
| Gövde Tipi | Yükselen |
| Birlikte Kullanım | Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Küre |
| Karşılanan Teknik Özellikler | CGA G-4.1 |
| Çalıştırma | Manuel |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Karbondioksit, Helyum, Kripton, Sıvı Argon, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Doğal Gaz, Neon, Azot, Oksijen, Su, Xenon |
| Orta | Propan |
| Bağlanır | Boru |
| Disk Malzemesi | Pirinç |
| Bağlantı Tipi | Konektör |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Sıvı argon, sıvı karbondioksit ve sıvı azotun aşırı soğuğuna dayanacak şekilde tasarlanan bu vanalar, oksijen uygulamaları için CGA G-4.1 standartlarını karşılamak üzere temizlenir ve poşetlenir. Akışı ayarlamak ve düzenlemek için kolu birkaç tur çevirerek kademeli olarak açılır ve kapanır. Hepsinde, vana açıldığında yükselen ve vana kapandığında alçalan bir mil bulunur; bu, akışın açık mı yoksa kapalı mı olduğunu görsel olarak gösterir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
