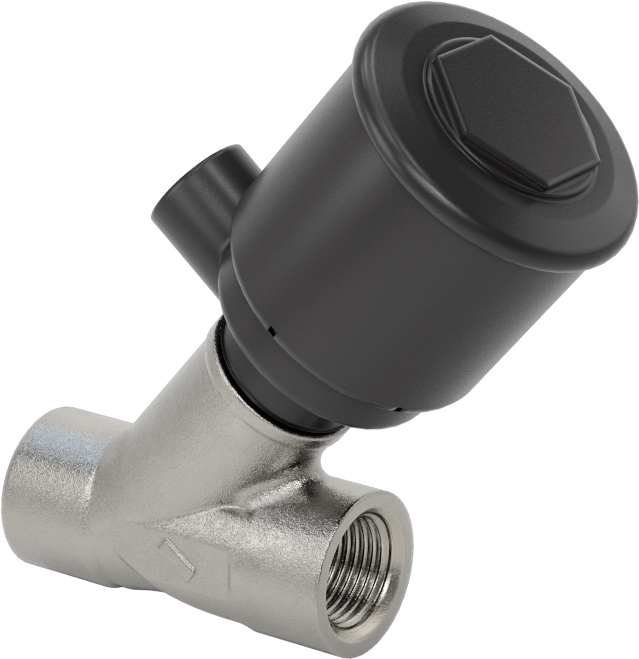

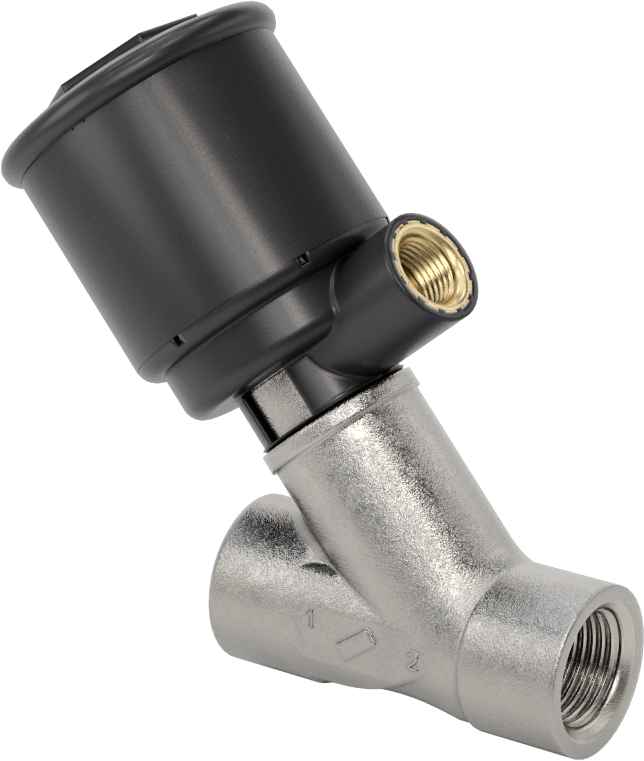

Kompakt Versa-Mount Hava Tahrikli Açma/Kapama Valfi
3 varyant (Akış Katsayısı (Cv)); ₺74.498 – ₺84.104
Kompakt Versa-Mount Hava Tahrikli Açma/Kapama Valfi, dar alanlara sığacak şekilde tasarlanmış, basınçlı hava ile akışı otomatik olarak başlatıp durduran bir vanadır. Bu seride 3 varyant bulunur ve seçim Akış Katsayısı (Cv) ekseninde yapılır. Fiyat, seçilen kombinasyona göre ₺74.498 – ₺84.104 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Piston |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Çalıştırma Stili | Tek Etkili |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Çalıştırma Mekanizması | Hava ile Açılan, Yaylı Geri Dönüş |
| Birlikte Kullanım | Su, Hava, Argon, Helyum, Neon, Oksijen, Xenon, Kripton |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 3/89.52 mm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 2.3 |
| Maksimum Basınç | 240 psi @ 365° F17 bar @ 185°C |
| Basınç Düşüşü | Sıfır Basınç Düşüşü |
| Gerekli Minimum Basınç Düşüşü | Yok |
| Manuel Geçiş | Hayır |
| Sıcaklık Aralığı | -9°C ila 185°C |
| Aktüatör Sıcaklık Aralığı | -9°C ila 60°C |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Piston Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Fiber Kompozit |

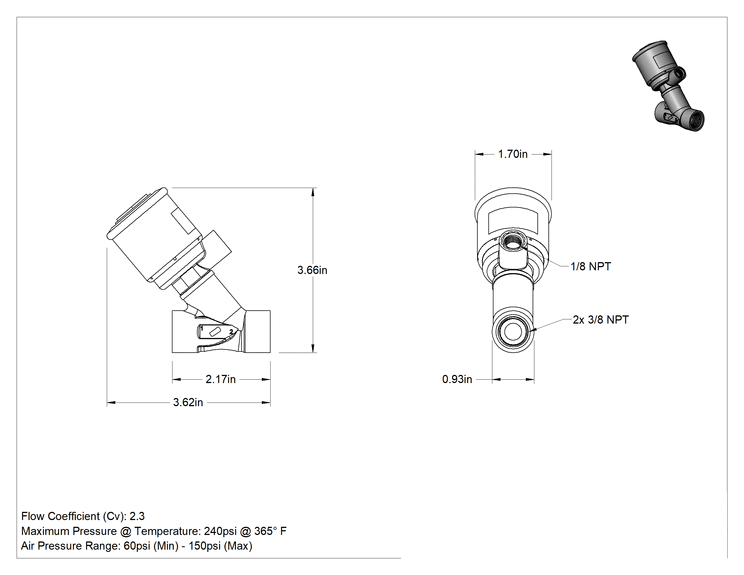

| Valf Uzunluğu | 2 3/16"55.6 mm |
| Vana Genişliği | 15/16"23.8 mm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Çapı | 1.7"43.2 mm |
| Toplam Uzunluk | 3 5/8"92.1 mm |
| Toplam Yükseklik | 3 11/16"93.7 mm |
| Toplam Genişlik | 1.7"43.2 mm |
| Hava | |
| Bağlantı | 1/8 NPT Dişi |
| Basınç Aralığı | 60 ila 150 psi |
| Montaj Yönü | Herhangi Bir Konum, Yatay, Dikey |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Hayır |
| Pilot Valf Dahil | Hayır |
| Kimyasal Direnç | |
| Mükemmel | Hava, Argon, Helyum, Kripton, Doğal Gaz, Neon, Oksijen, Su, Xenon |
| Orta | Gazyağı, Mineral Solvent, Yağ, Sabun Çözeltileri, Buhar |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
| İlgili Ürün | 120 V AC Pilot Valf |
Açıklama

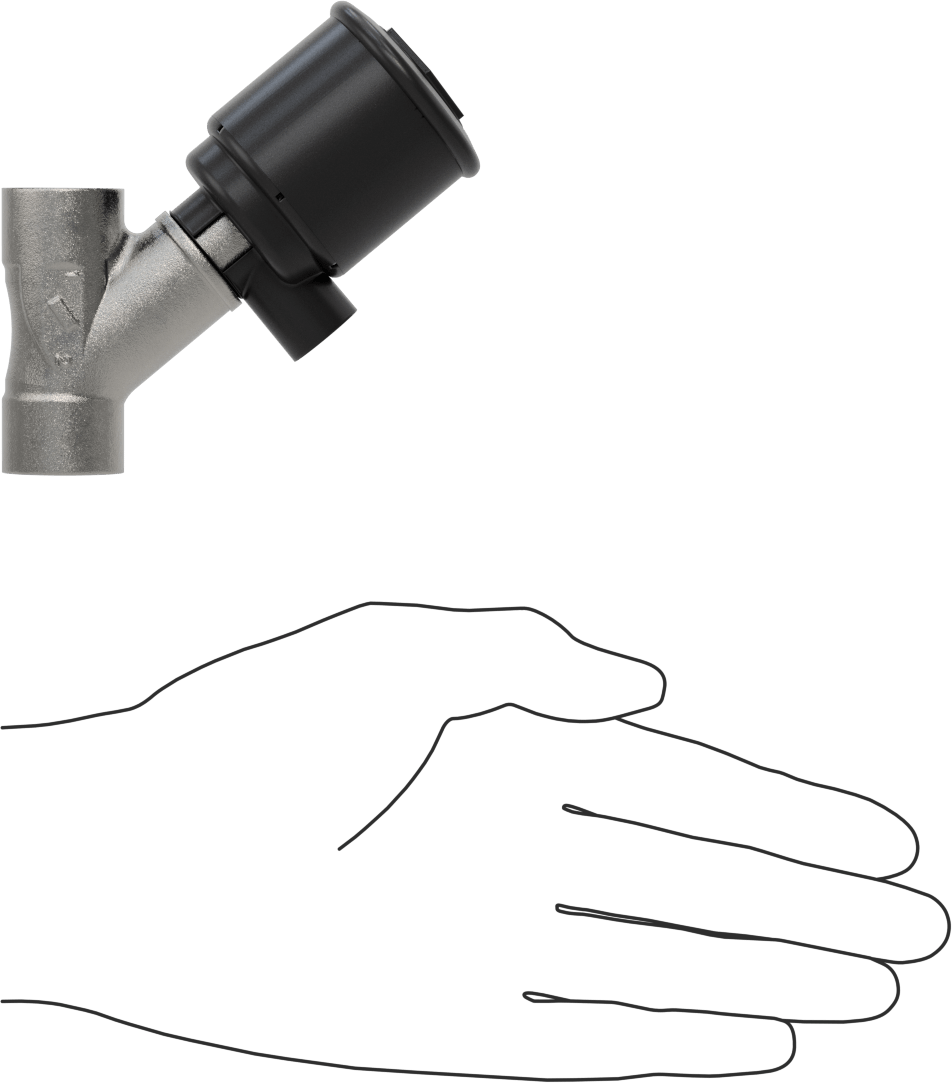

Diğer versa-mount vanalarımızın yaklaşık yarısı kadar yüksekliğe sahip olan bu vanalar, dar alanlara sığar. Hepsi, herhangi bir montaj yönünde kurulum için tasarlanmış kompakt, hafif bir aktüatöre ve açılı bir gövdeye sahiptir. Akışı otomatik olarak başlatmak ve durdurmak için basınçlı hava ile çalışır. Vana'ya giden hava beslemesini elektrik veya basınçlı hava kullanarak kontrol etmeniz gerekir. Aktüatöre giden havayı elektrikli pilot vana (dahil değildir) veya manuel açma/kapama vanası (dahil değildir) kullanarak kontrol etmeniz gerekir. Vanaların çalışması için giriş ve çıkış arasında minimum basınç düşüşü gerekmez.
Valfı açmak için sadece hava basıncı gerektiren tek etkili bir aktüatöre sahiptir; hava kesildiğinde otomatik olarak yaylı olarak kapanır. Tüm valflar, çalıştırılmadıkça normalde kapalıdır. Aktüatör, hareketi en aza indirgemek ve aşınmayı azaltmak için doğrudan valf gövdesine monte edilmiştir. Gövde, mükemmel korozyon direnci için 316 paslanmaz çeliktir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
