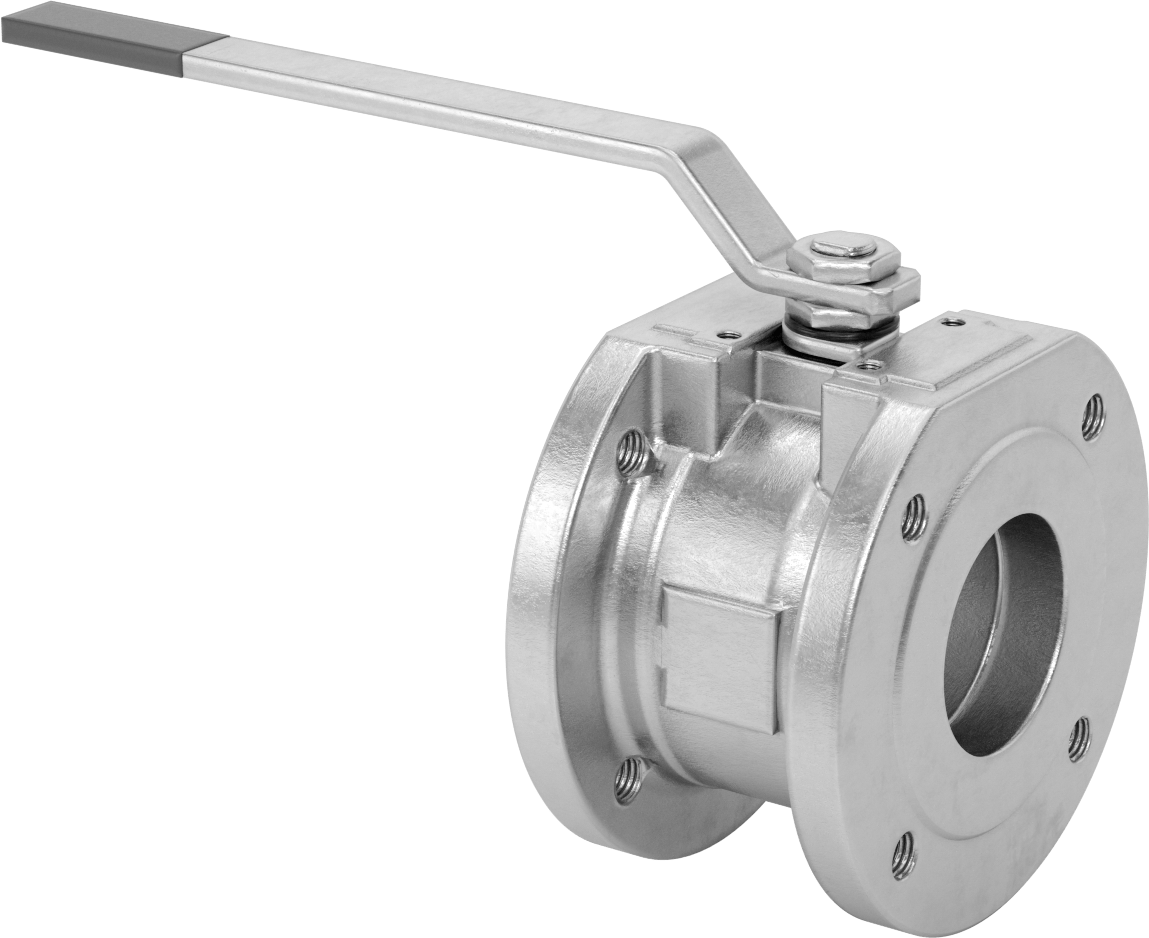

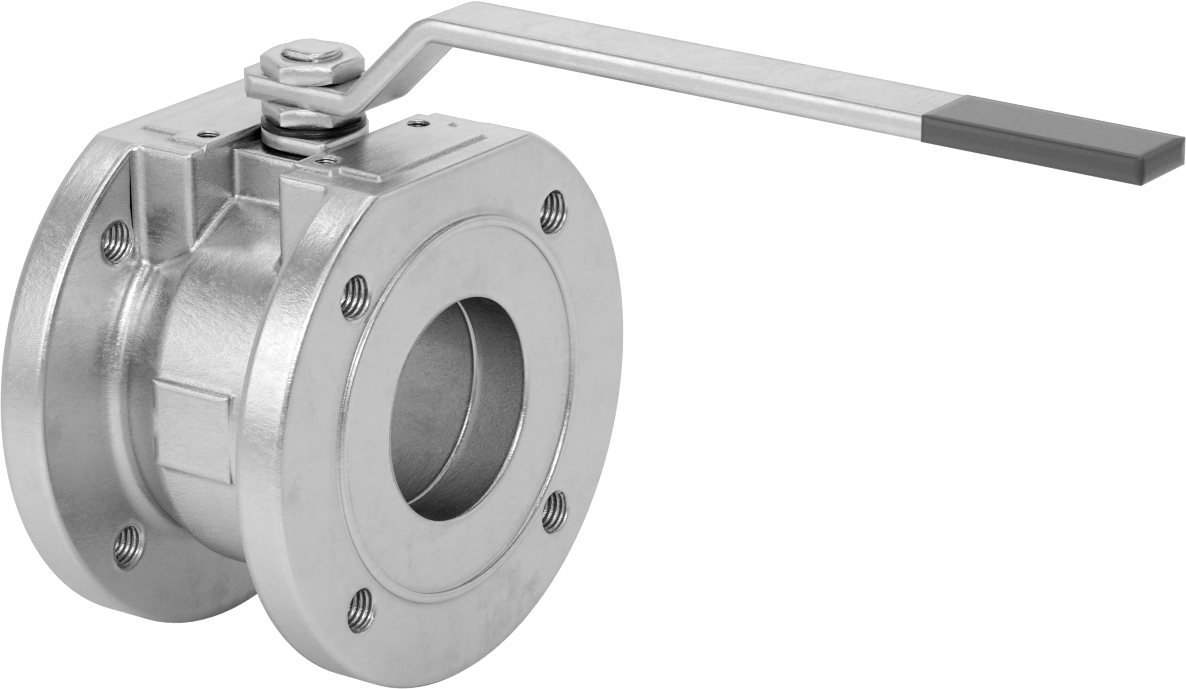

Kompakt Flanşlı Açma/Kapama Vanası
10 varyant (Sap Stili, Akış Katsayısı (Cv)); ₺46.080 – ₺721.376
Kompakt Flanşlı Açma/Kapama Vanası, wafer tipi ince gövde yapısını flanşlı küresel vananın yüksek akış hızıyla birleştirerek tam geçişli ve kısıtlamasız akış kontrolü sağlar. Bu aile, Sap Stili ve Akış Katsayısı (Cv) eksenlerinde olmak üzere 10 varyant sunar. Fiyat, seçilen kombinasyona göre ₺46.080 – ₺721.376 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Standart |
| Bağlantı Tipi | Konektör |
| Birlikte Kullanım | Su, Yağ, Hava, Argon, Helyum, Kripton, Neon, Xenon, Buhar |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 376.2 mm |
| Basınç Sınıfı | 150 |
| Cins | Dişi |
| Flanş Dış Çapı | 7 1/2"19.05 cm |
| Cıvatalar | |
| Çap | 6"15.24 cm |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | 5/8"-1115.9 mm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 1,009.5 |
| Maksimum Basınç | 275 psi @ 100° F19 bar @ 38°C |
| Maksimum Buhar Basıncı | 50 psi @ 295° F3.4 bar @ 146°C |
| Sıcaklık Aralığı | -18°C ila 185°C |
| Vakum Değeri | 28 in. Hg |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |

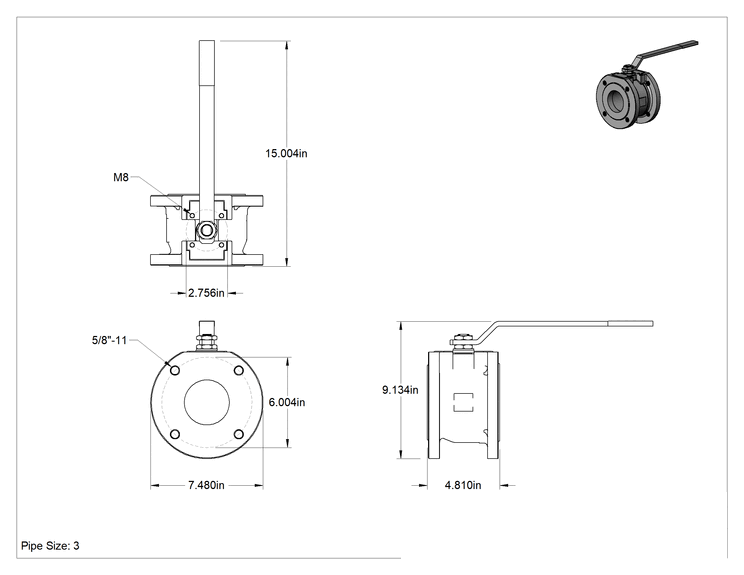

| Uç-Uç Uzunluğu | 4 13/16"12.22 cm |
| Toplam | |
| Yükseklik | 9 1/4"23.49 cm |
| Uzunluk | 15 1/16"38.26 cm |
| Aktüatör Montaj Deliği Diş Boyutu | M8 |
| Karşılanan Teknik Özellikler | ASME B16.34, ASME B16.5, ASME B31.1 |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, İçecek, Bütan, Karbondioksit, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Dizel Yakıt, Etanol, Etilen Glikol, Gıda, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Sıvı Karbondioksit, Sıvı Azot, Sıvı Oksijen, Metanol, Metil Etil Keton, Mineral Solvent, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Propan, Tuzlu Su, Sabun Çözeltileri, Buhar, Su, Xenon |
| Orta | Klor, İçme Suyu, İzopropil Alkol, Sıvı Argon, Fosforik Asit (%100 Konsantrasyon), Sülfürik Asit, Ksilen |
| Yetersiz | Amonyak, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Toluen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | İtalya |
Açıklama
Wafer küresel vanalar olarak da bilinen bu vanalar, kelebek vananın ince gövdesini flanşlı küresel vananın yüksek akış hızlarıyla birleştirir. Bu vanaları ANSI flanşlarına cıvatalayın; boyut, malzeme ve basınç-sıcaklık derecelendirmesi açısından ASME standartlarına uygundur. Tam geçişli oldukları için akışı kısıtlamazlar.
316 paslanmaz çelik vanalar, çelik vanalardan daha korozyona dayanıklıdır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
