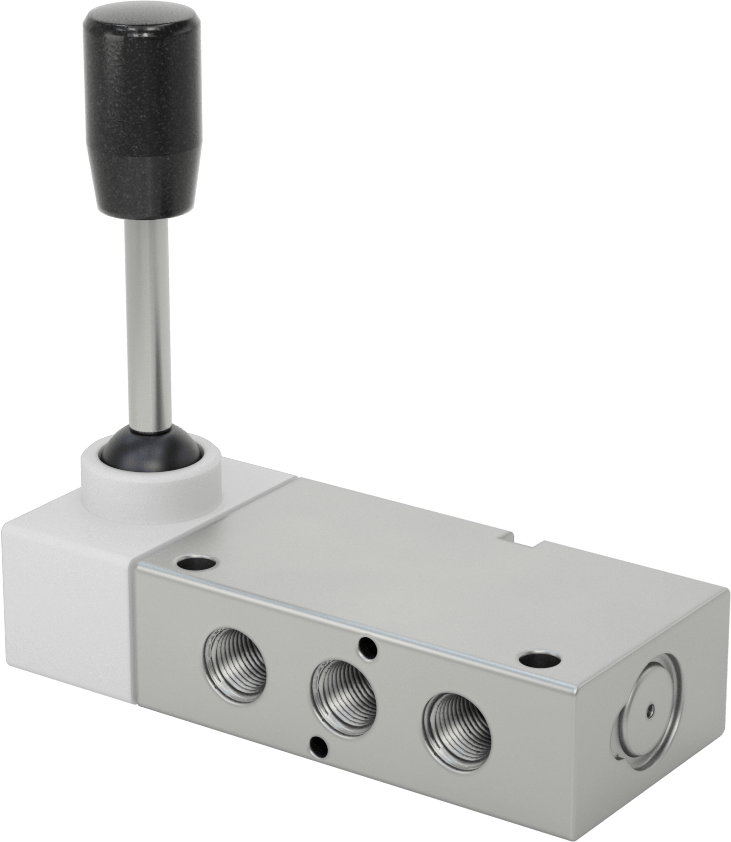

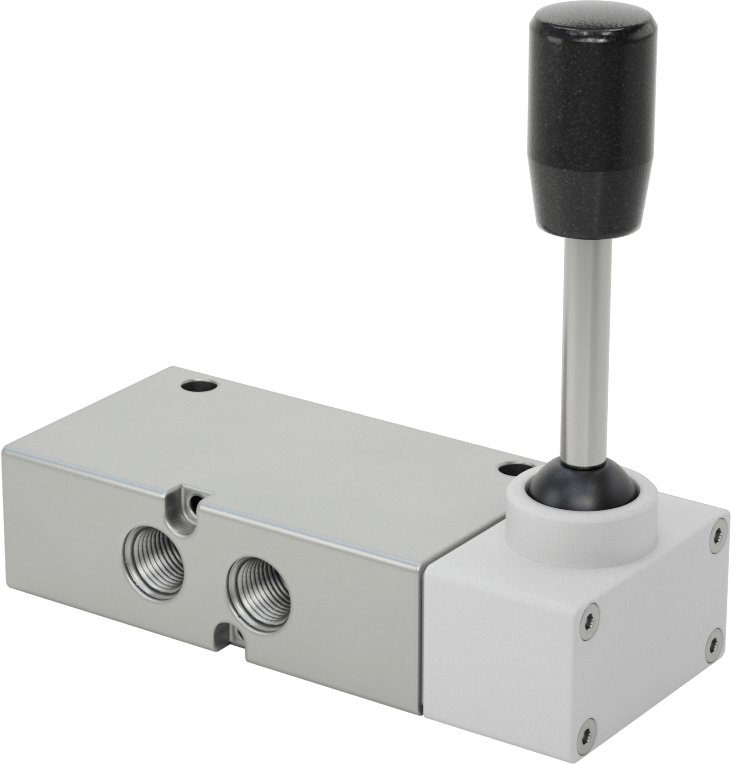

İki Eylemli Hava Yön Kontrol Valfi, Egzoz Kapatma, El Geri Dönüş
2 varyant (Akış Katsayısı (Cv)); ₺52.620 – ₺56.600
İki Eylemli Hava Yön Kontrol Valfi, kapalı konumda tüm hava basıncını boşaltarak ekipmanın nötr konuma dönmesini sağlar ve her bir egzoz portuna takılan akış kontrol vanası sayesinde iki hareketin hızını bağımsız olarak ayarlamaya imkân tanır. Bu ailede 2 varyant bulunur. Akış Katsayısı (Cv) ekseninde 0,5 ve 1,3 olmak üzere iki seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺52.620 – ₺56.600 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/3 (Egzoz Merkezi) |
| Oluşturulan Hareket Sayısı | 2 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | El |
| Aktüatör Modeli | Kol |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 2 |
| Egzoz | 2 |
| Akış Konum Sayısı | 3 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/8 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/8 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/8 NPT |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 17.5 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.5 |
| Basınç Aralığı | 0-145 psi |
| Sıcaklık Aralığı | -9°C ila 60°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Eloksallı Alüminyum |

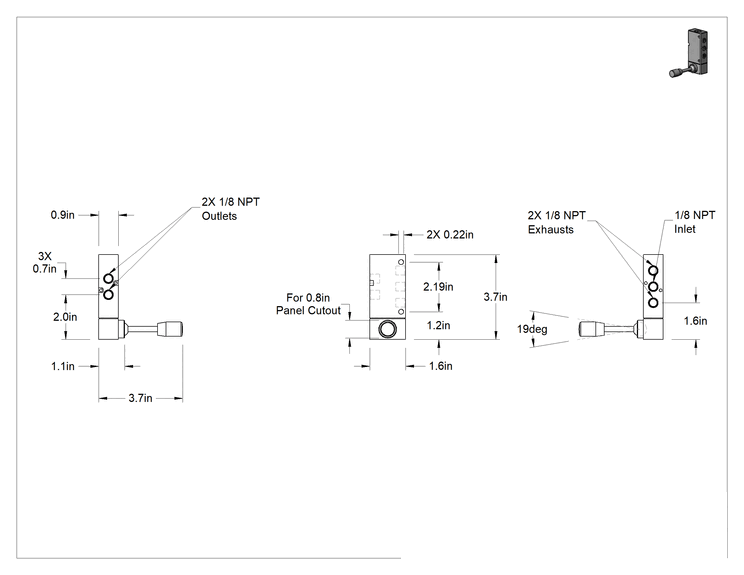

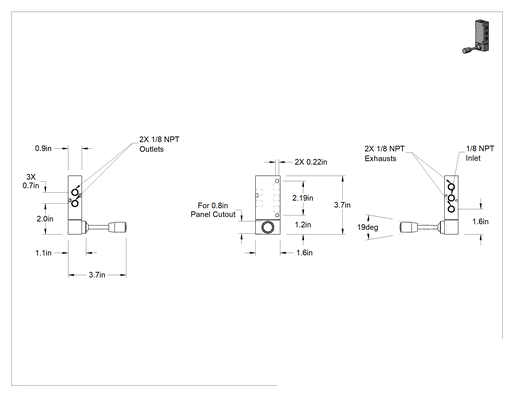

| Toplam | |
| Uzunluk | 3 3/4"95.3 mm |
| Genişlik | 1 5/8"41.3 mm |
| Yükseklik | 3 3/4"95.3 mm |
| Aktüatör Hareket Aralığı | 19° |
| Montaj Türü | Vidalı, Panel Montajı |
| Montaj Deliği Çapı | 0.22"5.59 mm |
| Panel Açıklığı Çapı İçin | 3/4"19.0 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Fransa |
Açıklama
Kapalı konumda, bu valfler tüm hava basıncını boşaltarak ekipmanın nötr konuma dönmesini sağlar. Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu vanalar, iki hareket oluşturur ve iki egzoz portuna sahiptir; bu sayede her bir egzoz portuna bir akış kontrol vanası takarak her hareketin hızını kontrol edebilirsiniz. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını egzoza yönlendirerek hareket oluşturur. 4 yollu ve 5/3 egzoz merkezli vanalar olarak da bilinir.
Elle geri dönüşlü aktüatörlü vanalar, aktüatörü tekrar hareket ettirdiğinizde ancak o zaman orijinal konumlarına geri dönerler.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
