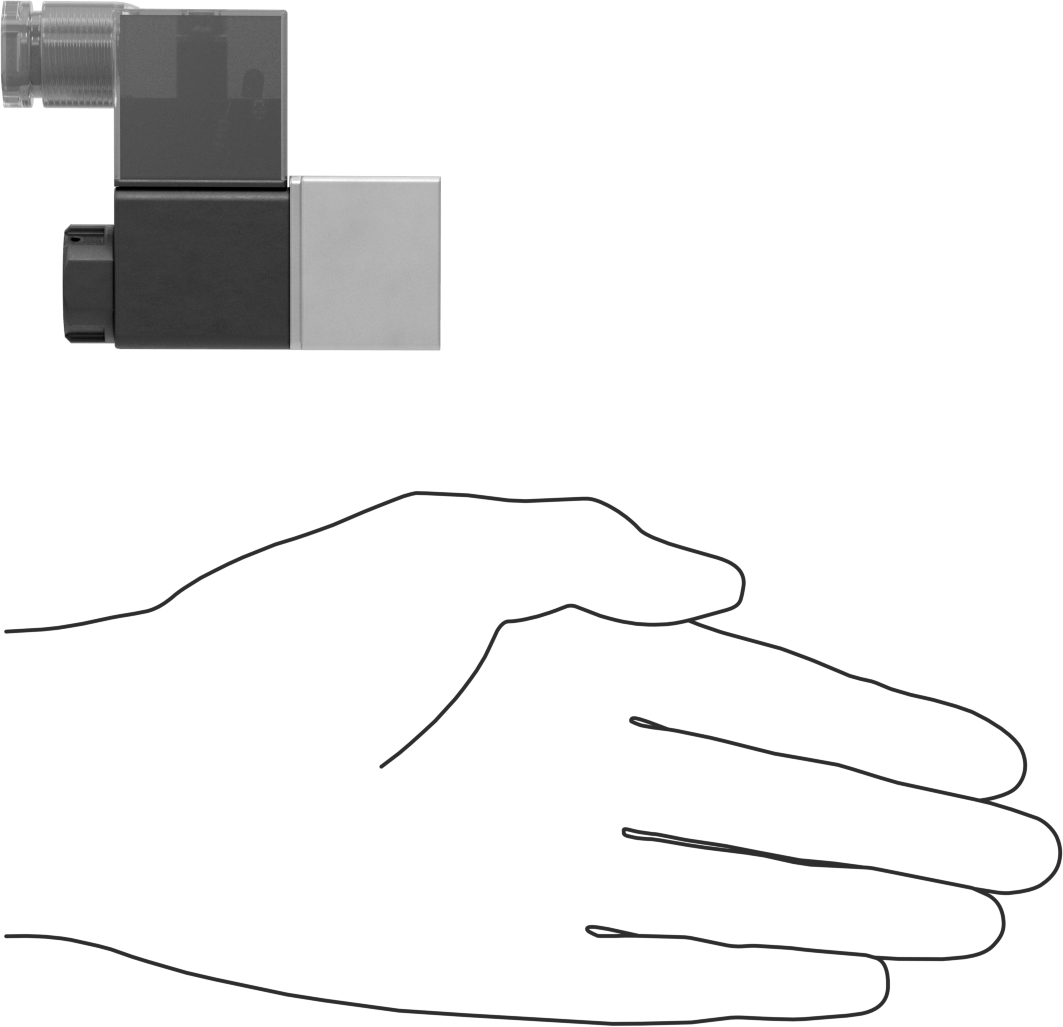

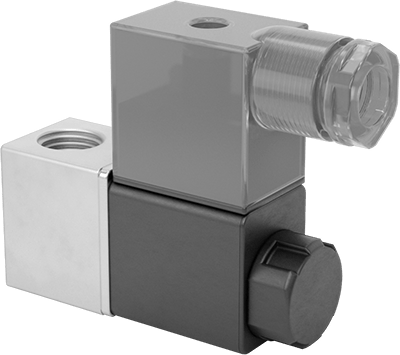

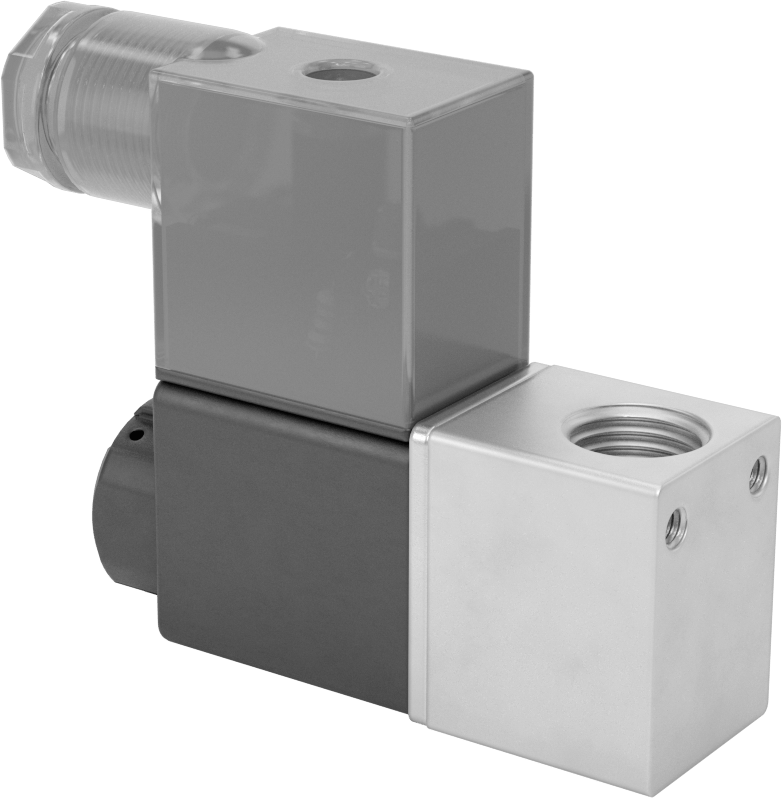

Hava Yön Kontrol Vanası, Tek Solenoid
13 varyant (Giriş Boyutu, Çıkış Boyutu); ₺8.858 – ₺11.316
Hava Yön Kontrol Vanası, Tek Solenoid, pnömatik sistemlerde silindir gibi ekipmanlara tek bir hareket kazandırmak için havayı yönlendirir ve geri dönüş havasını tahliye eder. Bu sayfada 13 varyant bulunur; Giriş Boyutu seçenekleri 1/4 NPT ve 10-32 UNF olarak sunulur. Fiyat, seçilen kombinasyona göre ₺8.858 – ₺11.316 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |
| Solenoid Sayısı | Tekli |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 10-32 UNF |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 2.3 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.12 |
| Basınç Aralığı | 0 ila 115 psi |
| Sıcaklık Aralığı | 2°C ila 66°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Güç Tüketimi | 6.5W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Solenoid Konektörleri |
| DIN Türü | B |
| Karşılanan Teknik Özellikler | EN 175301-803 (Eski adıyla DIN 43650) |
| Gövde Malzemesi | Alüminyum |

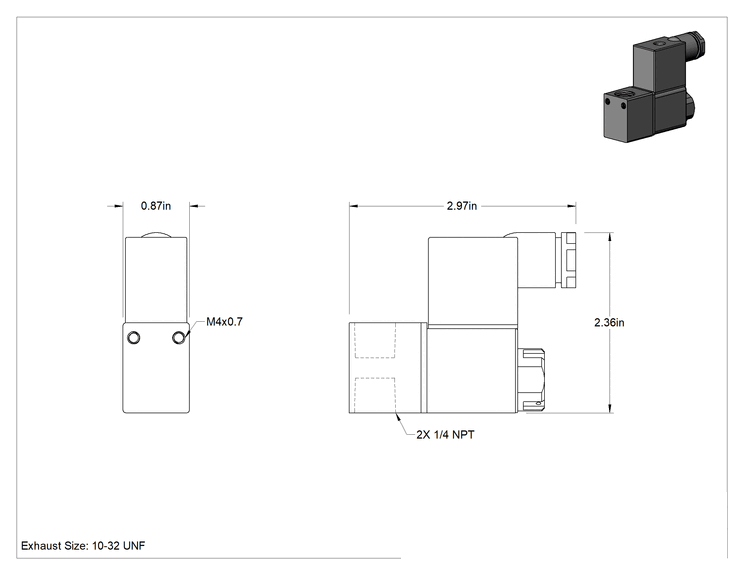

| Toplam | |
| Uzunluk | 3"76.2 mm |
| Genişlik | 7/8"22.2 mm |
| Yükseklik | 2 3/8"60.3 mm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.16"4.06 mm |
| Montaj Deliği Diş Boyutu | M4 |
| Montaj Deliği Diş Adımı | 0.7 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Gerilim | 12V DC |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| İlgili Ürün | Yedek Solenoidler |
Açıklama
Bu vanalar, silindirin uzaması gibi tek bir hareket oluşturur. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. 3 yollu ve 3/2 vanalar olarak da bilinen bu vanalar, havayı girişten ekipmanınıza yönlendirir ve geri dönüş havasını tahliye ederek hareket oluşturur. Kapalı konumda, sistemden havayı tahliye ederek ekipmanın sıfırlanmasını sağlar ve böylece hareketin tekrarlanabilmesini sağlar.
Normalde kapalı vanalar, çalıştırılana kadar hava akışını engeller.
Yaylı geri dönüş tahrikli vanalar, voltaj kesildiğinde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
