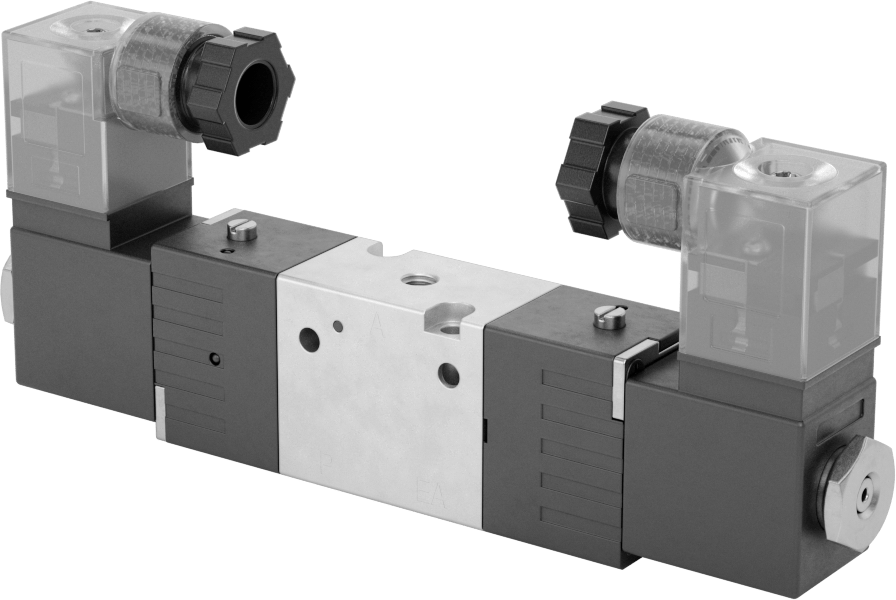

Hava Yön Kontrol Vanası, Elektrikli, Çift Solenoid
12 varyant (Akış Katsayısı (Cv)); ₺14.838 – ₺65.214
Hava Yön Kontrol Vanası, Elektrikli, Çift Solenoid, silindir gibi pnömatik ekipmanlarda tek bir hareket oluşturmak için havayı yönlendirir ve geri dönüş havasını tahliye eder. Bu sayfada Akış Katsayısı (Cv) ekseninde 4 seçenekle 12 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺14.838 – ₺65.214 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Elektrikli (Solenoid) |
| Solenoid Sayısı | Çift |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 10-32 UNF |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 10-32 UNF |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 10-32 UNF |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 27 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.58 |
| Basınç Aralığı | 20 ila 125 psi |
| Sıcaklık Aralığı | 2°C ila 66°C |
| Vakum Değeri | Derecelendirilmemiştir |
| Güç Tüketimi | 2.5W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Solenoid Konektörleri |
| DIN Türü | CI |
| Gövde Malzemesi | Alüminyum |
| Toplam | |
| Uzunluk | 5"12.70 cm |
| Genişlik | 3/4"19.0 mm |
| Yükseklik | 2 1/8"54.0 mm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.13"3.30 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Menşe Ülke | Çin Halk Cumhuriyeti |
Açıklama
Bu vanalar, silindirin uzaması gibi tek bir hareket oluşturur. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. 3 yollu ve 3/2 vanalar olarak da bilinen bu vanalar, havayı girişten ekipmanınıza yönlendirir ve geri dönüş havasını tahliye ederek hareket oluşturur. Kapalı konumda, sistemden havayı tahliye ederek ekipmanın sıfırlanmasını sağlar ve böylece hareketin tekrarlanabilmesini sağlar.
Normalde kapalı olan vanalar, çalıştırılana kadar hava akışını engeller. Elektrikli (solenoid) geri dönüş tahrikli vanalar, voltaj ilk solenoidden ikinci solenoide aktarıldığında orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
