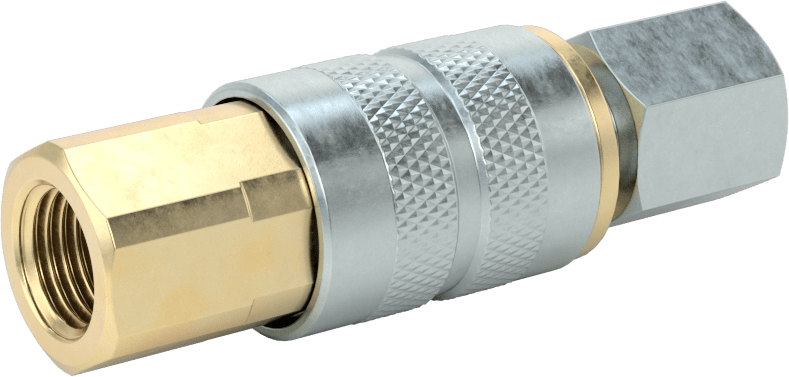

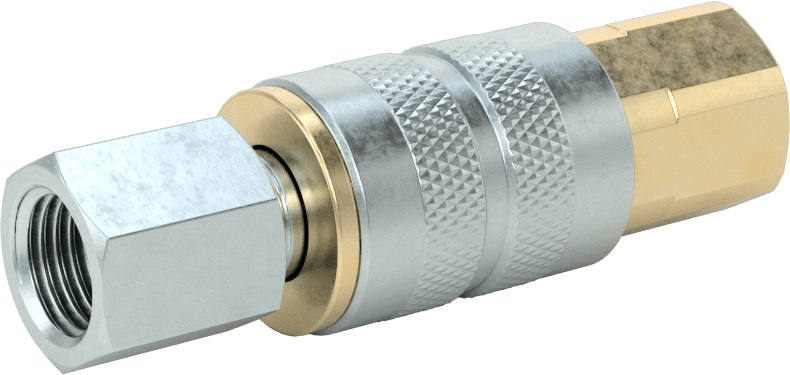

Hava için Endüstriyel Hızlı Bağlantı Plugi ve Manşon Kilitli Priz Seti, Çinko Kaplı Çelik Tapa x Pirinç Soket
2 varyant (Tıkaç Uzunluğu, Yuva Uzunluğu); ₺2.246 – ₺2.446
Hava için Endüstriyel Hızlı Bağlantı Plugi ve Manşon Kilitli Priz Seti, hava hatlarına sık erişim gerektiğinde hızlı takılıp çıkarılabilen tam bir bağlantı setidir. Bu ailede Tıkaç Uzunluğu ekseninde 2 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺2.246 – ₺2.446 aralığında değişir.
Özellikler
| Birlikte Kullanım | Hava |
| Şekil | Düz |
| Tip | Adaptör |
| Hızlı Bağlantı Bileşeni | Fiş ve Priz Seti |
| Yuva Kilitleme Tipi | Manşon Kilidi |
| Akış Kontrolü | |
| Tapa | Açık |
| Dudak | Kapatma Özelliği ile |
| Boru Bağlantısı (Tapa) | |
| Bağlantı Stili | Dişli |
| Cins | Dişi |
| Boru Çapı | |
| Tapa | 1/4 |
| Dudak | 1/4 |
| Diş Tipi | NPTF |
| Hortum Bağlantısı (Erkek) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Şekli | Endüstriyel |
| Cins | Erkek |
| Bağlantı Boyutu | 1/4 |
| Tapa Ucu | |
| Uzunluk | 3/16"4.76 mm |
| Çap | 5/16"7.94 mm |
| Hortum Bağlantısı (Dişi) | |
| Bağlantı Stili | Hızlı Bağlantı Kesme |
| Hızlı Bağlantı Şekli | Endüstriyel |
| Cins | Dişi |
| Dikey Kalıp Ucu için | |
| Uzunluk | 3/16"4.76 mm |
| Çap | 5/16"7.94 mm |
| Boru Bağlantısı (Soket) | |
| Bağlantı Stili | Dişli |
| Cins | Dişi |
| Fiş Malzemesi | Çinko Kaplı Çelik |
| Yuva Malzemesi | Pirinç |
| Manşon Malzemesi | Çinko Kaplı Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 300 psi @ 72° F21 bar @ 22°C |
| Maksimum Vakum | Derecelendirilmemiştir |
| Sıcaklık Aralığı | -40°C ila 107°C |
| Tıkaç Uzunluğu | 1 21/32"42.1 mm |
| Yuva Uzunluğu | 2 1/16"52.4 mm |
| Karşılanan Teknik Özellikler | Fed. Spec. A-A-59439, ISO 6150/B |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Tam bir bağlantı seti, hızlı bir şekilde takılıp çıkarılabilen bir erkek parça ve bir dişi parçadan oluşur (her ikisi de ayrı ayrı veya set halinde satılır). Bir hatta sık sık erişim gerekiyorsa bunları kullanın. Bunlar endüstriyel değiştirilebilir bağlantı parçaları olarak da bilinir. Tüm Endüstriyel fişler, boru boyutu veya dikenli hortum iç çapından bağımsız olarak, aynı bağlantı boyutu olan tüm Endüstriyel soketlerle uyumludur.
Çelik, diğer metallerden daha güçlü ve dayanıklıdır. Çinko kaplı çelik, makul düzeyde korozyon direncine sahiptir ve öncelikle kuru ortamlarda kullanılmalıdır. Pirinç, diğer metallerden daha yumuşaktır, bu nedenle birbirine vidalanması daha kolaydır. İyi bir korozyon direncine sahiptir. NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.
Not: Doğru uyumu sağlamak için fiş ve prizin bağlantı boyutlarının aynı olduğundan emin olun.
Fişler, nipel olarak da bilinir.
Dişli uçlu soketler, bağlantı parçası ayrıldığında akışı durduran bir kapatma vanasına sahiptir; böylece hattan hava sızıntısı olmaz.
Manşon kilitli soketler, soket üzerindeki manşonu geriye kaydırıp fişi taktıktan sonra manşonu serbest bırakarak bağlanır. Bağlantıyı kesmek için manşonu geri kaydırın ve fişi çekip çıkarın.
