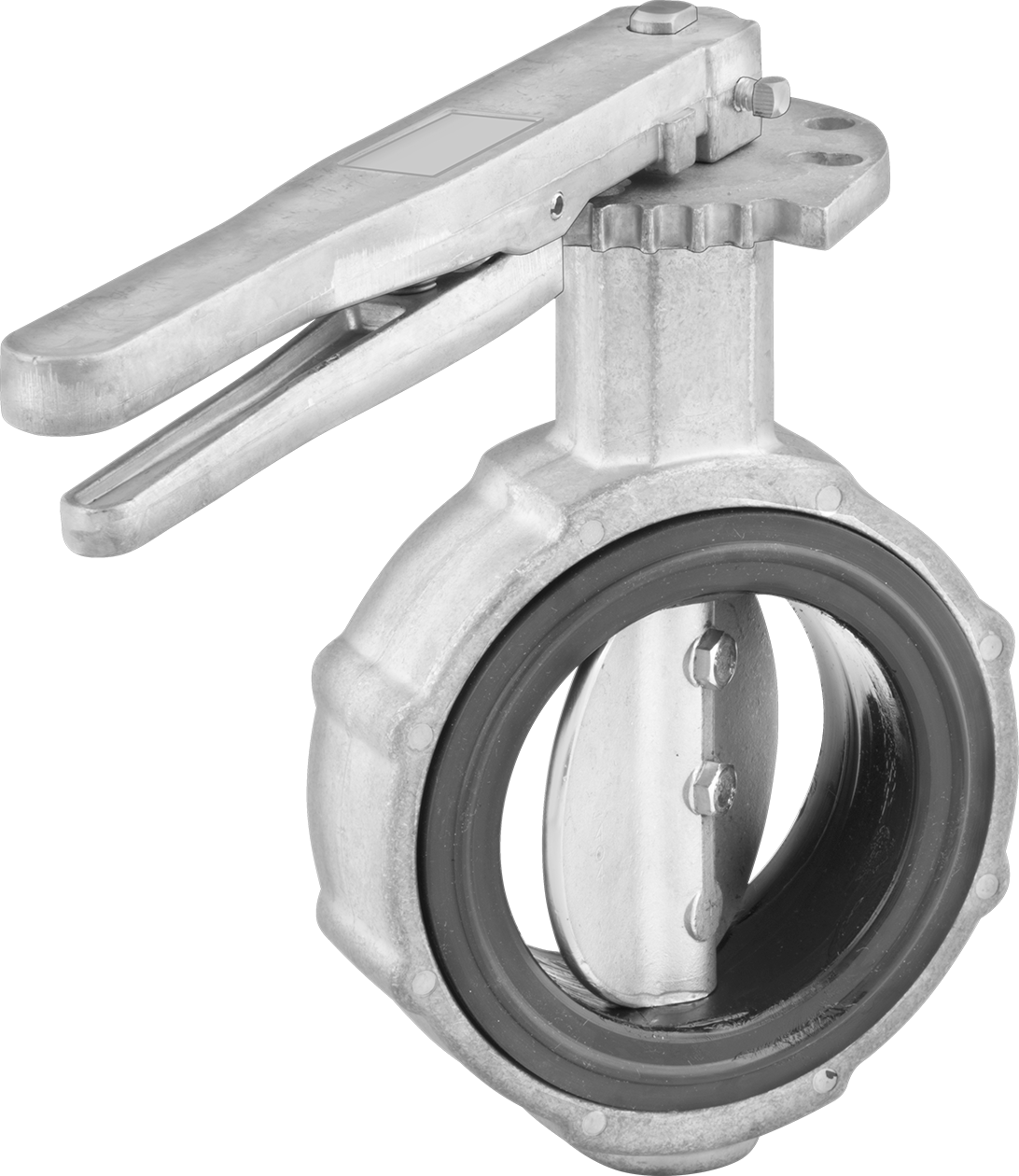

Hafif Akış Ayar Valfi, Su ve Hava için, Flanş Montajı
4 varyant (Akış Katsayısı (Cv)); ₺22.156 – ₺55.636
Hafif Akış Ayar Valfi, flanşlı boru hatlarında akışı ayarlamak ve düzenlemek için kullanılır; alüminyum gövdesi sayesinde diğer metal flanşlı vanaların yarısı ağırlığındadır. Bu aile, Akış Katsayısı (Cv) ekseninde dört farklı seçenekle 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺22.156 – ₺55.636 aralığında değişir.
Özellikler
| Gövde Malzemesi | Alüminyum |
| Disk Malzemesi | 316 Paslanmaz Çelik |
| Boru Çapı | 615.24 cm |
| Birlikte Kullanım | Su, Hava |
| Maksimum Şakel Çapı İçin | 3/16"4.76 mm |
| Basınç Sınıfı | 125, 150 |

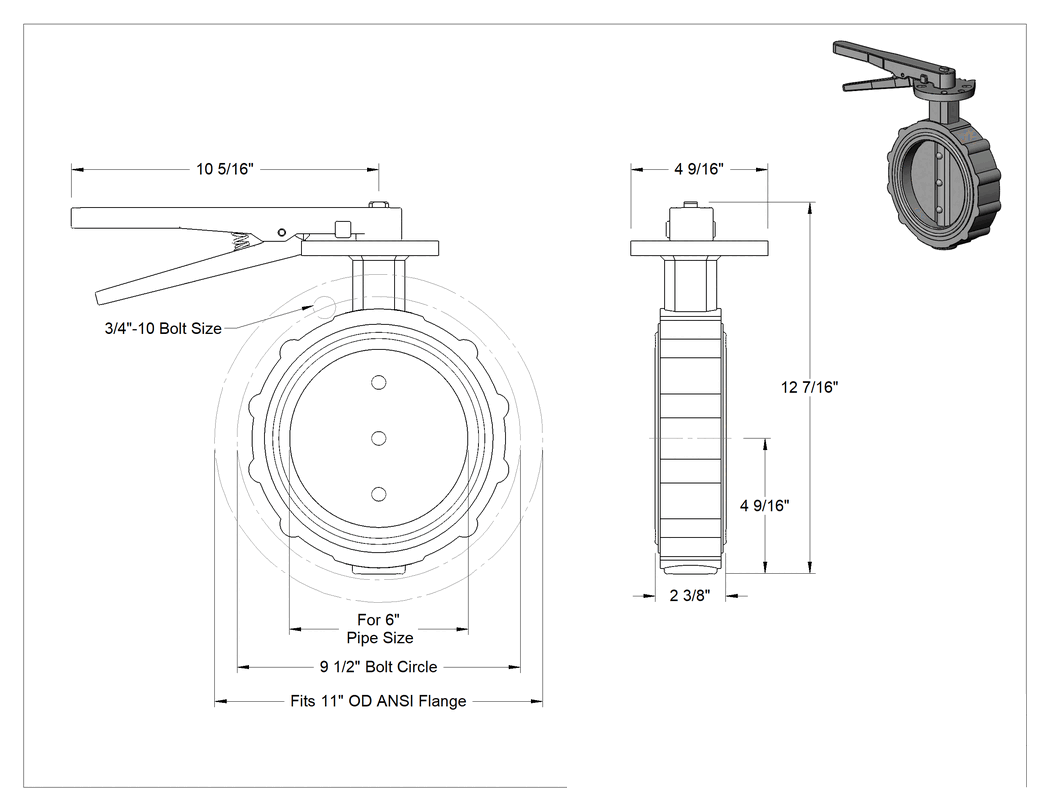

| Flanş Dış Çapı | 11"27.94 cm |
| Cıvata Çemberi Çapı | 9 1/2"24.13 cm |
| Cıvata Deliği Sayısı | 8 |
| Cıvata Deliği Boyutu | 0.88"22.4 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 1,900 |
| Sıcaklıktaki Maksimum Basınç | 150 psi @ 250° F10 bar @ 121°C |
| Sıcaklık Aralığı | -40°C ila 121°C |
| Uç-Uç Uzunluğu | 2 3/8"60.3 mm |
| Valf | |
| İşlev | Akış Ayarı |
| Tip | Kelebek |
| Çalıştırma | Manuel |
| Kelebek Vana Tipi | Gofret |
| Kimyasal Direnç | |
| Mükemmel | Hava, Karbondioksit, Deiyonize Su, Etilen Glikol, İzopropil Alkol, Sıvı Argon, Sıvı Karbondioksit, Metil Etil Keton (MEK), Azot, Tuzlu Su, Su, Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%25 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%50 Konsantrasyon), Sodyum Hidroksit (Kostik Soda) (%100 Konsantrasyon) |
| Orta | Etanol, Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Sitrik Asit (%100 Konsantrasyon) |
| Yetersiz | Aseton, Bütan, Akaryakıt, Benzin, Metanol (Metil Alkol), Mineral Solvent, Doğal Gaz, Yağ, Propan, Toluen (Metilbenzen), Ksilen, Hidroklorik Asit (%100 Konsantrasyon) |
| Bağlanır | Boru |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Elemanı Bağlantısı | Flanşlı |
| Bağlantı Tipi | Konektör |
| Cıvata Çapı İçin | 3/4"19.0 mm |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Toplam | |
| Yükseklik | 12 7/16"31.59 cm |
| Uzunluk | 15 1/16"38.26 cm |
| Performans | Hafiflik |
| Koltuk Malzemesi | EPDM |
| Şekil | Düz |
| Valf Çalışma Şekli | Kulp |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Çin |
Açıklama
Alüminyum gövde, diğer metal flanşlı akış ayar vanalarının yarısı kadar ağırlıkla mukavemet ve dayanıklılık sağlar. Bu vanalar, flanşlı boru hatlarındaki akışı ayarlamak ve düzenlemek için flanşlara cıvatalanır. Kilitlenebilir kolu, mapa çapı 5/16"'a kadar olan bir asma kilit (dahil değildir) kullanarak yerine sabitleyin. Vanalar wafer tipindedir, bu nedenle iki flanş arasına sıkıştırılmalıdır; hepsinde vanayı flanşlar arasında hizalamaya yardımcı olan dişsiz delikler veya tırnaklar bulunur.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
