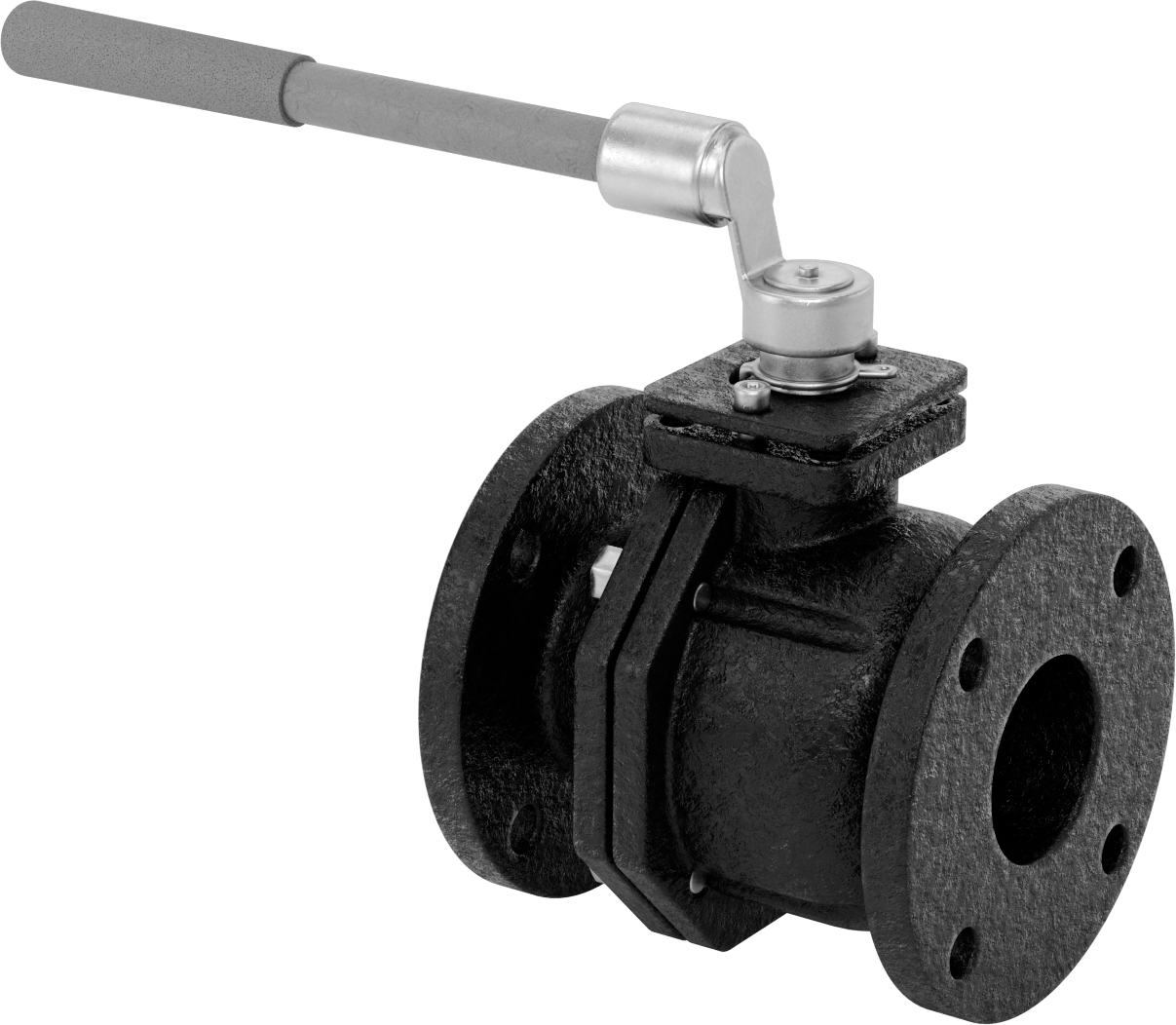

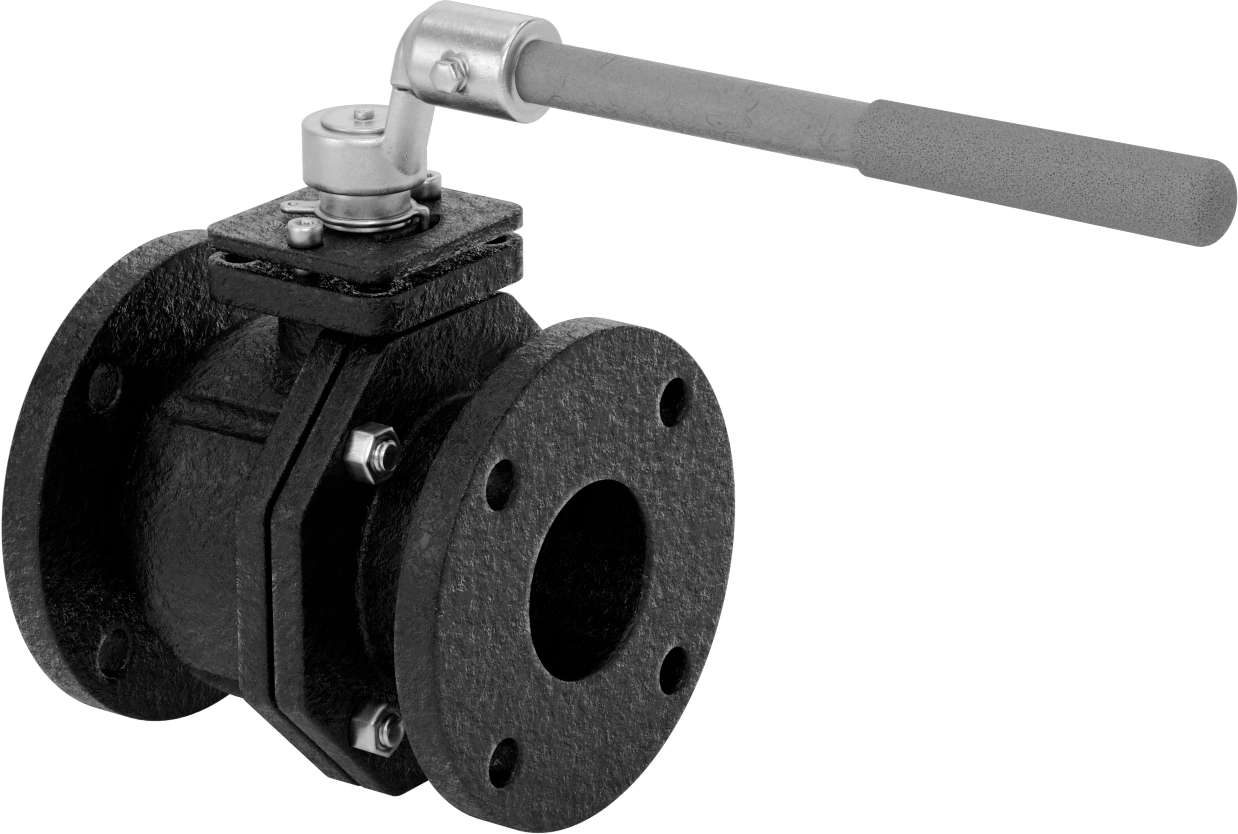

Flanşlı Açma/Kapama Valfi, Dökme Demir Gövde
10 varyant (Akış Katsayısı (Cv)); ₺38.328 – ₺414.602
Flanşlı Açma/Kapama Valfi, Dökme Demir Gövde, ANSI flanşlarına cıvatalanarak boru hattındaki akışı açar veya kapatır; kilitlenebilir kolu sayesinde güvenli pozisyonda sabitlenebilir. Bu sayfada Akış Katsayısı (Cv) ekseninde 10 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺38.328 – ₺414.602 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |

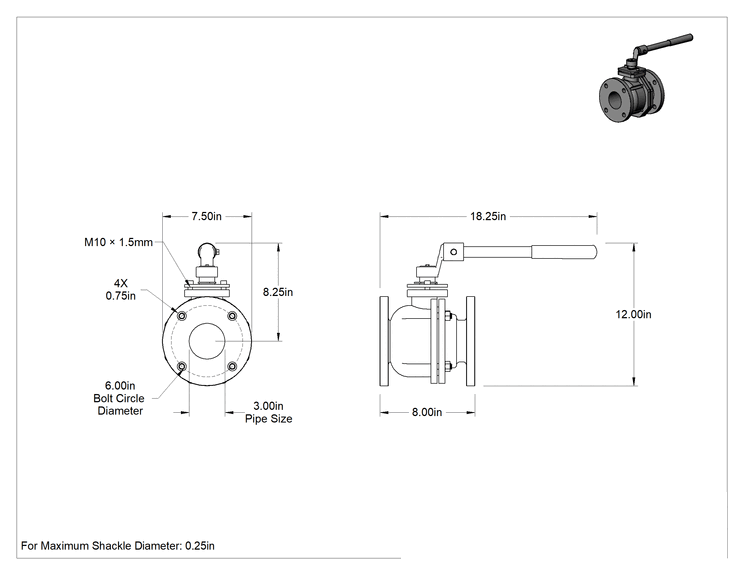

| Boru Çapı | 376.2 mm |
| Basınç Sınıfı | 125 |
| Flanş Dış Çapı | 7 1/2"19.05 cm |
| Cıvatalar | |
| Çap | 6"15.24 cm |
| Delik Sayısı | 4 |
| Delik Boyutu | 0.75"19.0 mm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 1,245 |
| Maksimum Basınç | 200 psi @ 150° F14 bar @ 66°C |
| Maksimum Buhar Basıncı | 125 psi @ 215° F8.6 bar @ 102°C |
| Sıcaklık Aralığı | -29°C ila 177°C |
| Vakum Değeri | 29 in. Hg |
| Gövde Malzemesi | Dökme Demir |
| Bilye Malzemesi | Dökme Demir |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |
| Uç-Uç Uzunluğu | 8"20.32 cm |
| Maksimum Şakel Çapı İçin | 1/4"6.35 mm |
| Toplam | |
| Yükseklik | 12"30.48 cm |
| Uzunluk | 18 1/4"46.35 cm |
| Aktüatör Montaj Deliği Diş Boyutu | M10 × 1.5 mm |
| Birlikte Kullanım | Su, Yağ, Hava, Buhar |
| Karşılanan Teknik Özellikler | ANSI/ASME B16.10, ANSI/ASME B16.5, MSS-SP-72 |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Dizel Yakıt, Etilen Glikol, Akaryakıt, Benzin, İzopropil Alkol, Gazyağı, Metil Etil Keton, Doğal Gaz, Yağ, Propan, Tuzlu Su, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Buhar, Toluen, Su |
| Orta | Bütan, Etanol, Mineral Solvent, Ksilen |
| Yetersiz | Karbondioksit, Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Hidroklorik Asit (%100 Konsantrasyon), Hidroklorik Asit (%25 Konsantrasyon), Hidroklorik Asit (%37 Konsantrasyon), Sıvı Karbondioksit, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hidroksit (%100 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Hindistan veya Amerika Birleşik Devletleri |
Açıklama
Bu vanaları ANSI flanşlarına cıvatalayın. Kilitlenebilir kolu, bir asma kilit (dahil değildir) kullanılarak sabitlenebilir. Hepsinde bir aktüatör takmak için dört montaj deliği bulunur, böylece bunları manuel vanalardan otomatik vanalara dönüştürebilirsiniz.
Tam portlu vanalar akışı kısıtlamaz. Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark varken tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
