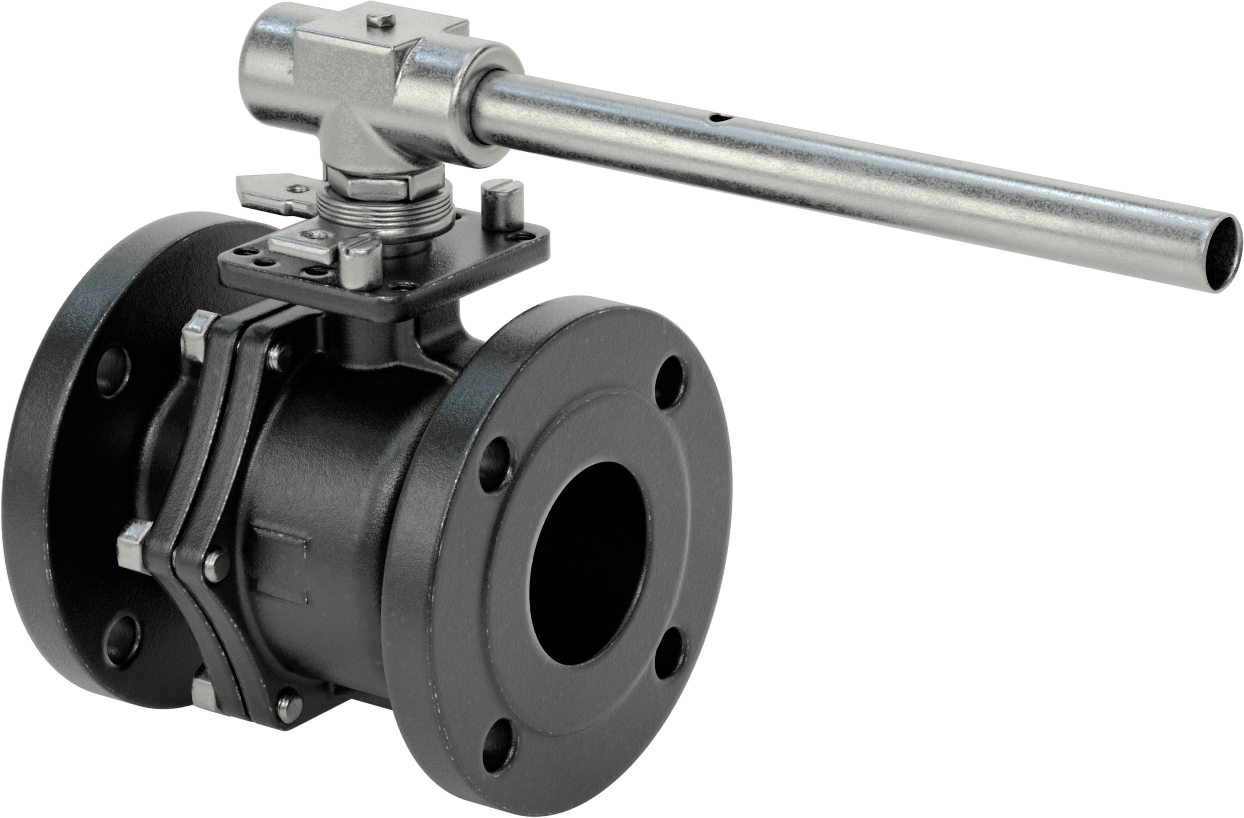

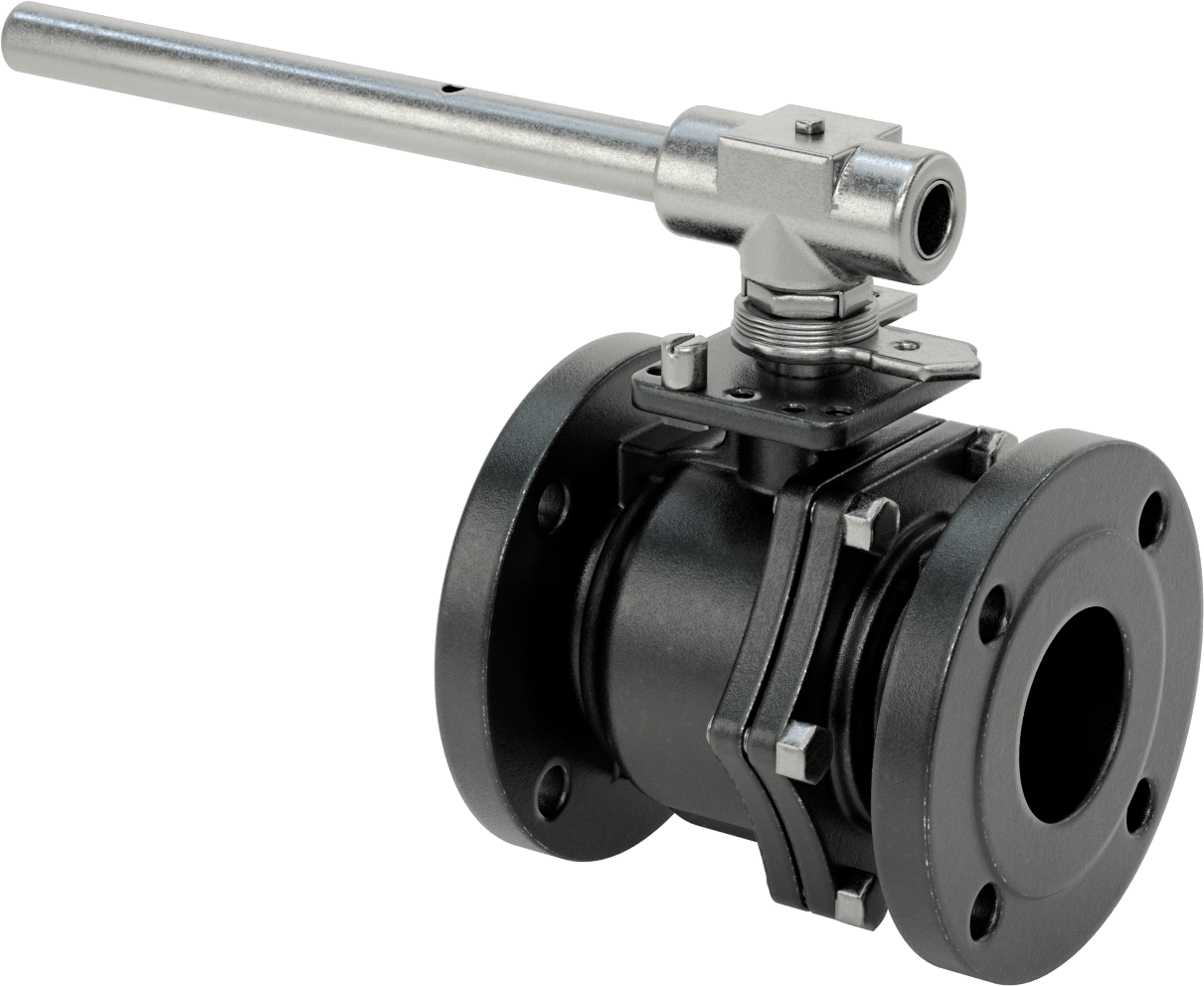

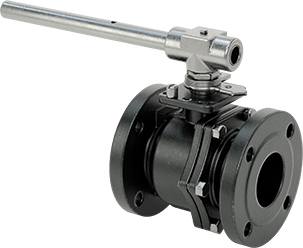

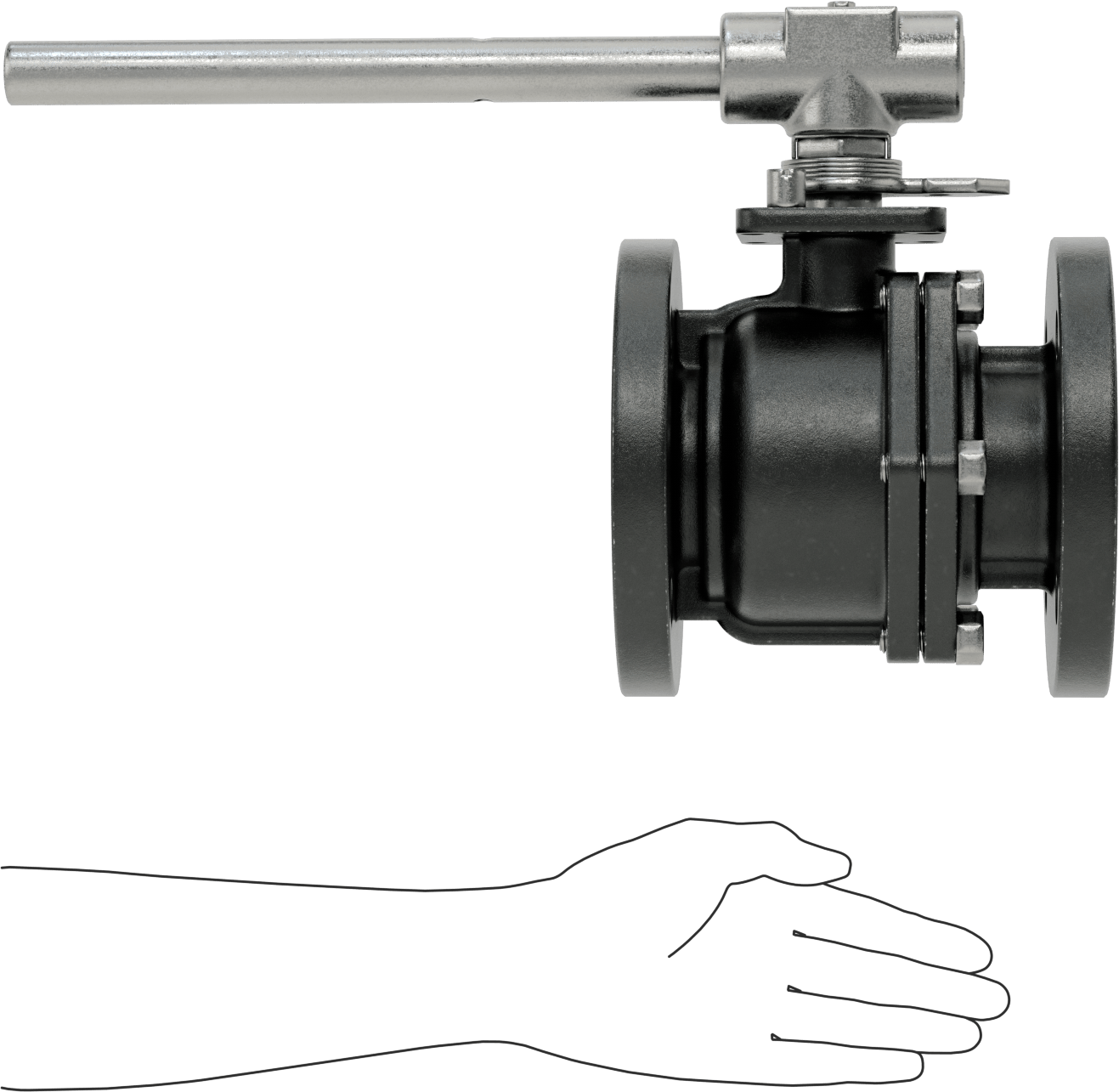

Flanşlı Açma/Kapama Valfi, Çelik Gövde
10 varyant (Akış Katsayısı (Cv)); ₺28.976 – ₺745.806
Flanşlı Açma/Kapama Valfi, Çelik Gövde, ANSI flanşlarına cıvatalanarak monte edilen ve kilitlenebilir kolu sayesinde güvenli kullanım sunan bir vanadır. Bu aile, Akış Katsayısı (Cv) ekseninde 10 varyant sunar. Fiyat, seçilen kombinasyona göre ₺28.976 – ₺745.806 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 376.2 mm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 7 1/2"19.05 cm |
| Cıvatalar | |
| Çap | 6"15.24 cm |
| Delik Sayısı | 4 |
| Delik Boyutu | 0.75"19.0 mm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 1,150 |
| Maksimum Basınç | 275 psi @ 100° F19 bar @ 38°C |
| Maksimum Buhar Basıncı | 100 psi @ 365° F6.9 bar @ 185°C |
| Sıcaklık Aralığı | -18°C ila 260°C |
| Vakum Değeri | 28 in. Hg |
| Gövde Malzemesi | Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Dolu |
| Şekil | Düz |

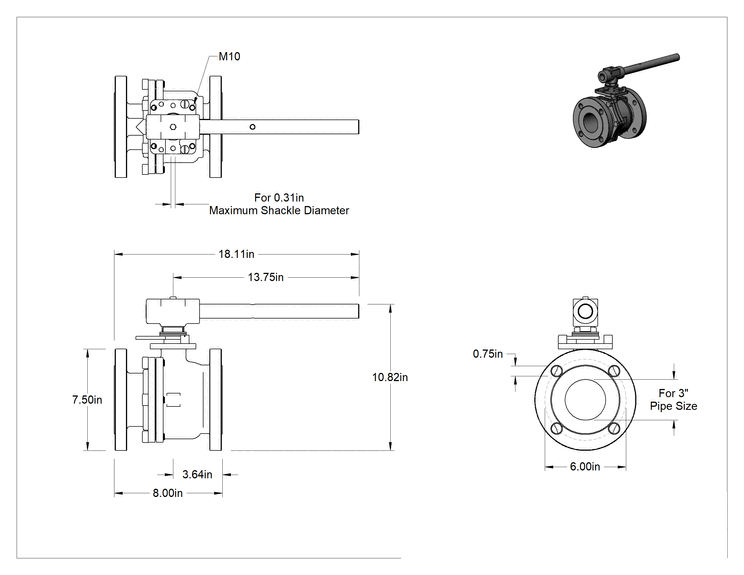

| Uç-Uç Uzunluğu | 8"20.32 cm |
| Maksimum Şakel Çapı İçin | 5/16"7.94 mm |
| Toplam | |
| Yükseklik | 10 3/4"27.30 cm |
| Uzunluk | 18"45.72 cm |
| Aktüatör Montaj Deliği Diş Boyutu | M10 |
| Birlikte Kullanım | Su, Yağ, Hava, Buhar |
| Karşılanan Teknik Özellikler | ANSI/ASME B16.10, ANSI/ASME B16.5 |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Argon, Karbondioksit, Dizel Yakıt, Benzin, Helyum, Metil Etil Keton, Neon, Azot, Yağ, Buhar, Toluen |
| Orta | Bütan, Klor, İçme Suyu, Etilen Glikol, Akaryakıt, Gazyağı, Mineral Solvent, Doğal Gaz, Oksijen, Propan, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Ksilen |
| Yetersiz | Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Tayvan |
Açıklama
Bu vanaları ANSI flanşlarına cıvatalayın. Kilitlenebilir kolu, bir asma kilit (dahil değildir) kullanılarak sabitlenebilir. Hepsinde bir aktüatör takmak için dört montaj deliği bulunur, böylece bunları manuel vanalardan otomatik vanalara dönüştürebilirsiniz.
Çelik vanalar, dökme demir vanalara göre korozyona karşı daha dayanıklıdır.
Tam geçitli vanalar akışı kısıtlamaz. Basınç sınıfı 150 vanalar standarttır ve çoğu düşük basınçlı uygulamada çalışır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
