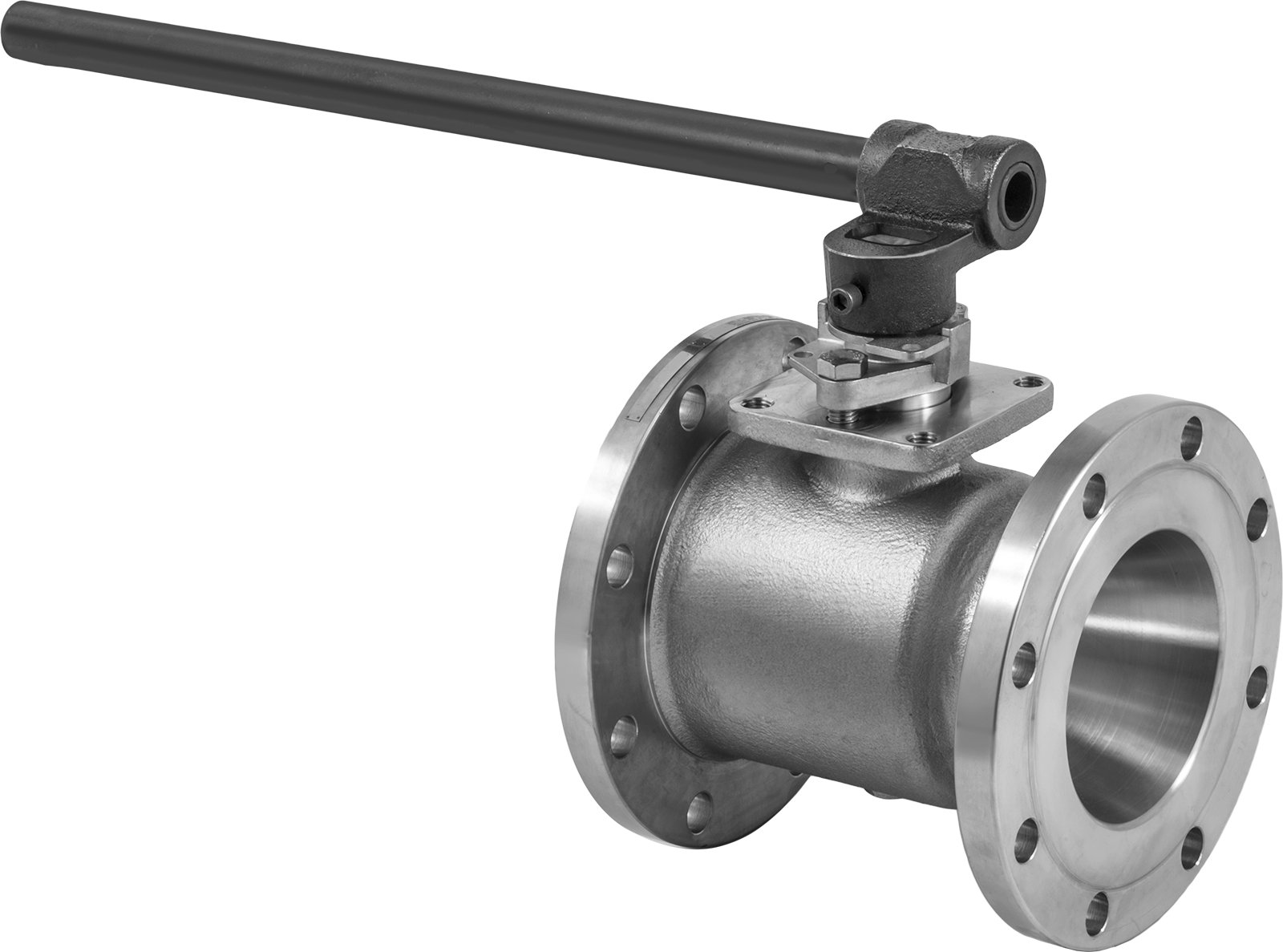

Flanşlı 316 Paslanmaz Çelik Açma/Kapama Vanası, Standart Bağlantı Noktası
4 varyant (Akış Katsayısı (Cv)); ₺52.016 – ₺1.044.502
Flanşlı 316 Paslanmaz Çelik Açma/Kapama Vanası, ANSI flanşlarına cıvatalanarak kullanılır ve kilitlenebilir kolu sayesinde güvenli manuel kontrol sağlar. Bu aile, Akış Katsayısı (Cv) ekseninde 4 varyant sunar. Fiyat, seçilen kombinasyona göre ₺52.016 – ₺1.044.502 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 615.24 cm |
| Basınç Sınıfı | 150 |
| Flanş Dış Çapı | 11"27.94 cm |
| Cıvatalar | |
| Çap | 9 1/2"24.13 cm |
| Delik Sayısı | 8 |
| Delik Boyutu | 0.88"22.4 mm |
| Dahil | Hayır |
| Akış Katsayısı (Cv) | 1,020 |
| Maksimum Basınç | 275 psi @ 100° F19 bar @ 38°C |
| Maksimum Buhar Basıncı | 200 psi @ 365° F14 bar @ 185°C |
| Sıcaklık Aralığı | -18°C ila 232°C |
| Vakum Değeri | 28 in. Hg |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Bağlantı Noktası Türü | Standart |
| Şekil | Düz |

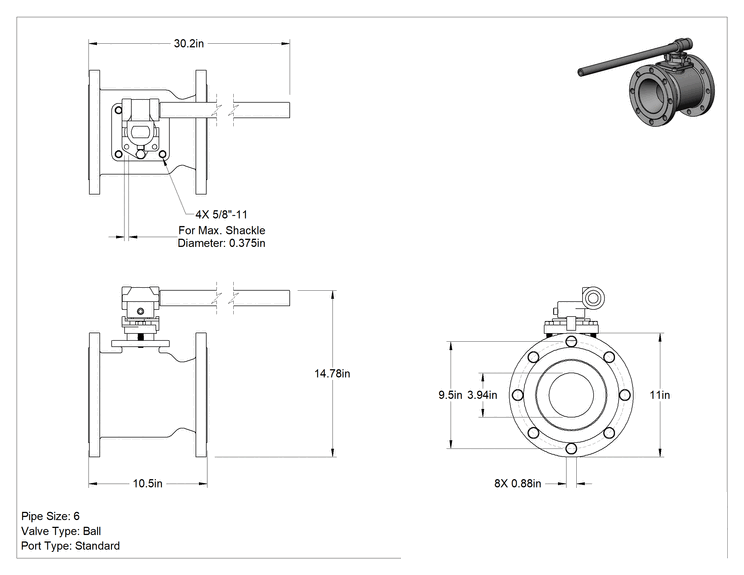

| Uç-Uç Uzunluğu | 10 1/2"26.67 cm |
| Maksimum Şakel Çapı İçin | 3/8"9.52 mm |
| Toplam | |
| Yükseklik | 15"38.10 cm |
| Uzunluk | 31"78.74 cm |
| Aktüatör Montaj Deliği Diş Boyutu | 5/8"-1115.9 mm |
| Birlikte Kullanım | Su, Yağ, Hava, Buhar |
| Karşılanan Teknik Özellikler | ANSI/ASME B16.10, ANSI/ASME B16.34, ANSI/ASME B16.5 |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Akaryakıt, Benzin, Helyum, Gazyağı, Metil Etil Keton, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Su, Xenon, Ksilen |
| Orta | Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Etilen Glikol, İzopropil Alkol, Mineral Solvent, Propan |
| Yetersiz | Nitrik Asit (%100) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Tayvan |
Açıklama
Bu vanaları ANSI flanşlarına cıvatalayın. Kilitlenebilir kolu, bir asma kilit (dahil değildir) kullanılarak sabitlenebilir. Hepsinde bir aktüatör takmak için dört montaj deliği bulunur, böylece bunları manuel vanalardan otomatik vanalara dönüştürebilirsiniz.
316 paslanmaz çelik vanalar, dökme demir ve çelik vanalara göre korozyona karşı daha dayanıklıdır.
Standart bağlantı noktalı vanalar, akışı hafifçe kısıtlar.
Basınç sınıfı 150 vanalar standarttır ve çoğu düşük basınçlı uygulamada çalışır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
