Elektrikli Hava Yön Kontrol Vanası, Kapalı, Tek Solenoid
12 varyant (Giriş Boyutu, Çıkış Boyutu); ₺10.288 – ₺68.258
Elektrikli Hava Yön Kontrol Vanası, Kapalı, Tek Solenoid, tek bir hareket oluşturmak için havayı girişten ekipmana yönlendirir ve geri dönüş havasını tahliye ederek normalde kapalı konumda hava akışını engeller. Giriş Boyutu ekseninde 12 varyant sunulan bu seri, aynı zamanda Çıkış Boyutu seçenekleriyle de farklılaşır. Fiyat, seçilen kombinasyona göre ₺10.288 – ₺68.258 aralığında değişir.
Özellikler
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Yay |
| Solenoid Sayısı | Tekli |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Boyutu | 1/4 NPT |
| Giriş Tipi | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/4 NPT |
| Çıkış Tipi | Dişi |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Boyutu | 1/4 NPT |
| Egzoz Tipi | Dişi |
| Maksimum Akış Hızı | 6 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.11 |
| Basınç Aralığı | -14.7 ila 14.5 psi |
| Sıcaklık Aralığı | -9°C ila 49°C |
| Vakum Değeri | 26 in. Hg |
| Güç Tüketimi | 2W |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Solenoid Konektörleri |
| DIN Türü | C |
| Karşılanan Teknik Özellikler | EN 175301-803 (Eski adıyla DIN 43650) |
| Gövde Malzemesi | Alüminyum |

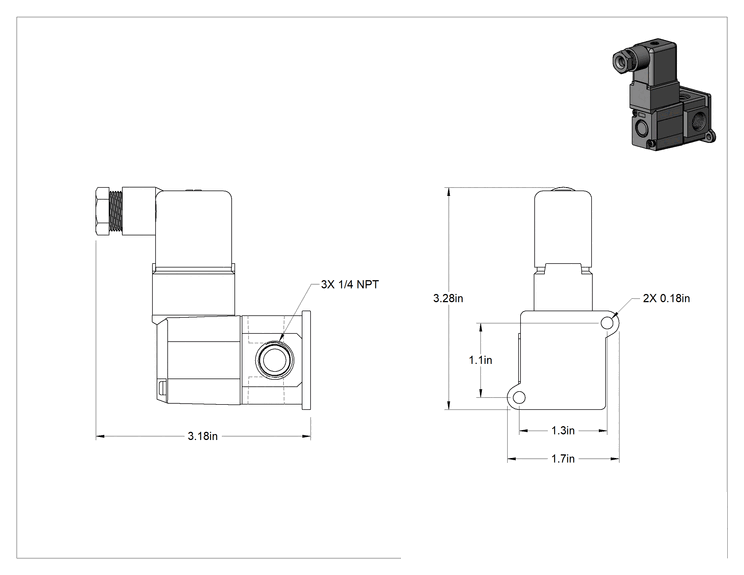

| Toplam | |
| Uzunluk | 3 1/4"82.5 mm |
| Genişlik | 1 5/8"41.3 mm |
| Yükseklik | 3"76.2 mm |
| Montaj Türü | Vidalı |
| Montaj Deliği Çapı | 0.18"4.57 mm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Özellikler | Işıklı Solenoid, Manuel Geçiş |
| İçerir | Montaj Braketi |
| Gerilim | 24V DC |
| Menşe Ülke | Japonya |
Açıklama
Bu vanalar, silindirin uzaması gibi tek bir hareket oluşturur. Çalıştırmak için elektrik bağlantısına voltaj uygulayın. 3 yollu ve 3/2 vanalar olarak da bilinen bu vanalar, havayı girişten ekipmanınıza yönlendirir ve geri dönüş havasını tahliye ederek hareket oluşturur. Kapalı konumda, sistemden havayı tahliye ederek ekipmanın sıfırlanmasını sağlar ve böylece hareketin tekrarlanabilmesini sağlar.
Normalde kapalı vanalar, çalıştırılana kadar hava akışını engeller.
Yaylı geri dönüş tahrikli vanalar, voltaj kesildiğinde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
