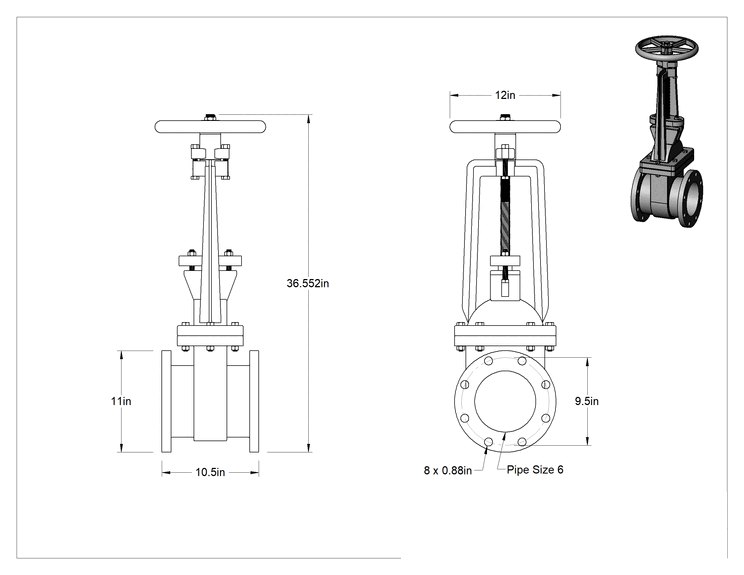

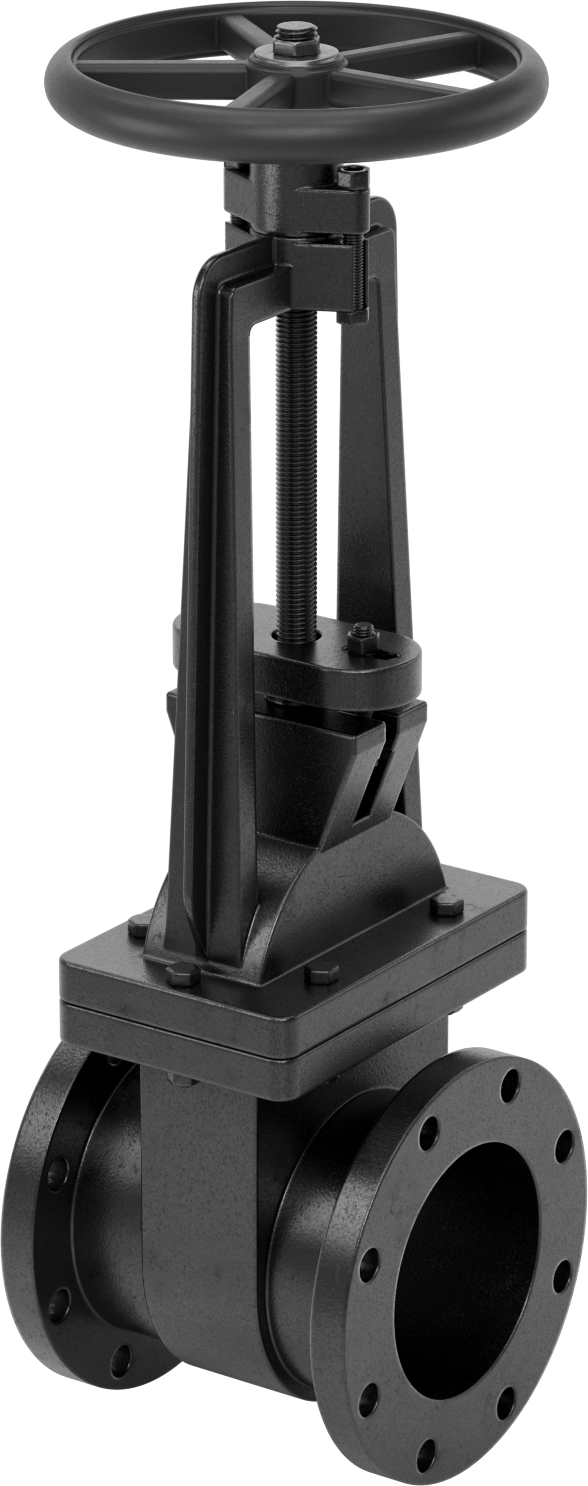

Dökme Demir Gövdeli Flanşlı Açma/Kapama Vanası, Dökme Demir Kapak, Tekerlek Kolu ve Yükselen Mil
5 varyant (Akış Katsayısı (Cv)); ₺122.672 – ₺325.952
Dökme Demir Gövdeli Flanşlı Açma/Kapama Vanası, flanşlara cıvatalanarak kolay takılıp sökülür ve yavaş açılıp kapanma sayesinde sistem hasarlarını önler. Bu aile, Akış Katsayısı (Cv) ekseninde 5 varyant sunar. Fiyat, seçilen kombinasyona göre ₺122.672 – ₺325.952 aralığında değişir.
Özellikler
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Birlikte Kullanım | Su, Yağ, Hava, Buhar |
| Çalıştırma | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Tekerlek |
| Sap Tipi | Standart |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Flanşlı |
| Boru Çapı | 615.24 cm |
| Basınç Sınıfı | 125 |
| Flanş Dış Çapı | 11"27.94 cm |
| Cıvata Çemberi Çapı | 9 1/2"24.13 cm |
| Cıvata Deliği Sayısı | 8 |
| Cıvata Deliği Çapı | 7/8"22.2 mm |
| Dahil Olan Cıvatalar | Hayır |
| Akış Katsayısı (Cv) | 2,250 |
| Maksimum Basınç | 200 psi @ 150° F14 bar @ 66°C |
| Maksimum Buhar Basıncı | 125 psi @ 350° F8.6 bar @ 177°C |
| Sıcaklık Aralığı | -29°C ila 232°C |
| Gövde Malzemesi | Dökme Demir |
| Kapı Malzemesi | Dökme Demir |
| Ambalaj Malzemesi | Grafit |
| Uç-Uç Uzunluğu | 10 1/2"26.67 cm |
| Toplam | |
| Yükseklik | 32 1/8"81.60 cm |
| Uzunluk | 10"25.40 cm |
| Gövde Tipi | Yükselen |
| Mil Muhafazası Conta Tipi | Paketleme |
| Mil Muhafazası Bağlantı Şekli | Flanşlı |
| Kimyasal Direnç (Mükemmel) | Aseton, Etanol, Etilen Glikol, Benzin, İzopropil Alkol, Gazyağı, Metanol, Metil Etil Keton, Doğal Gaz, Azot, Oksijen, Propan, Ksilen |
| Kimyasal Direnç (Orta) | Karbondioksit, Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon) |
| Kimyasal Direnç (Zayıf) | Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Deiyonize Su, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%100 Konsantrasyon), Fosforik Asit (%25), Fosforik Asit (%50), Tuzlu Su, Sülfürik Asit |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Dişli veya kaynaklı vanalara göre takılması ve sökülmesi daha kolay olan bu vanalar, flanşlara cıvatalanır. Genellikle çamur gibi sık temizlik ve bakım gerektiren hatlarda kullanılırlar. Yavaş yavaş açılıp kapanarak, akıştaki ani başlangıç ve duruşlardan kaynaklanan sistem hasarlarını önlerler. Sürgülü vanalar olarak da bilinir.
Tekerlekli kollu vanalar, birkaç tur döndürülerek açılıp kapanır ve çekme kollu vanalara kıyasla daha kontrollü ve darbeye dayanıklı bir akış sağlar. Yükselen gövdeli vanalar, açılırken kolu yukarı kaldırır ve kapanırken aşağı indirir. Akışın açık mı yoksa kapalı mı olduğunu bir bakışta görebilirsiniz. Mil, hattınızdan akan akıştan izole edilmiştir, bu da bu vanalara yükselen mili olmayan vanalara göre daha uzun bir ömür sağlar. Bu da onları kritik hatlar ve sık sık açılıp kapatılması gereken hatlar için uygun hale getirir.
Dökme demir vanalar, çelik vanalardan daha dayanıklıdır ancak çelik, sfero döküm ve paslanmaz çelik vanalardan daha kırılgandır.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
