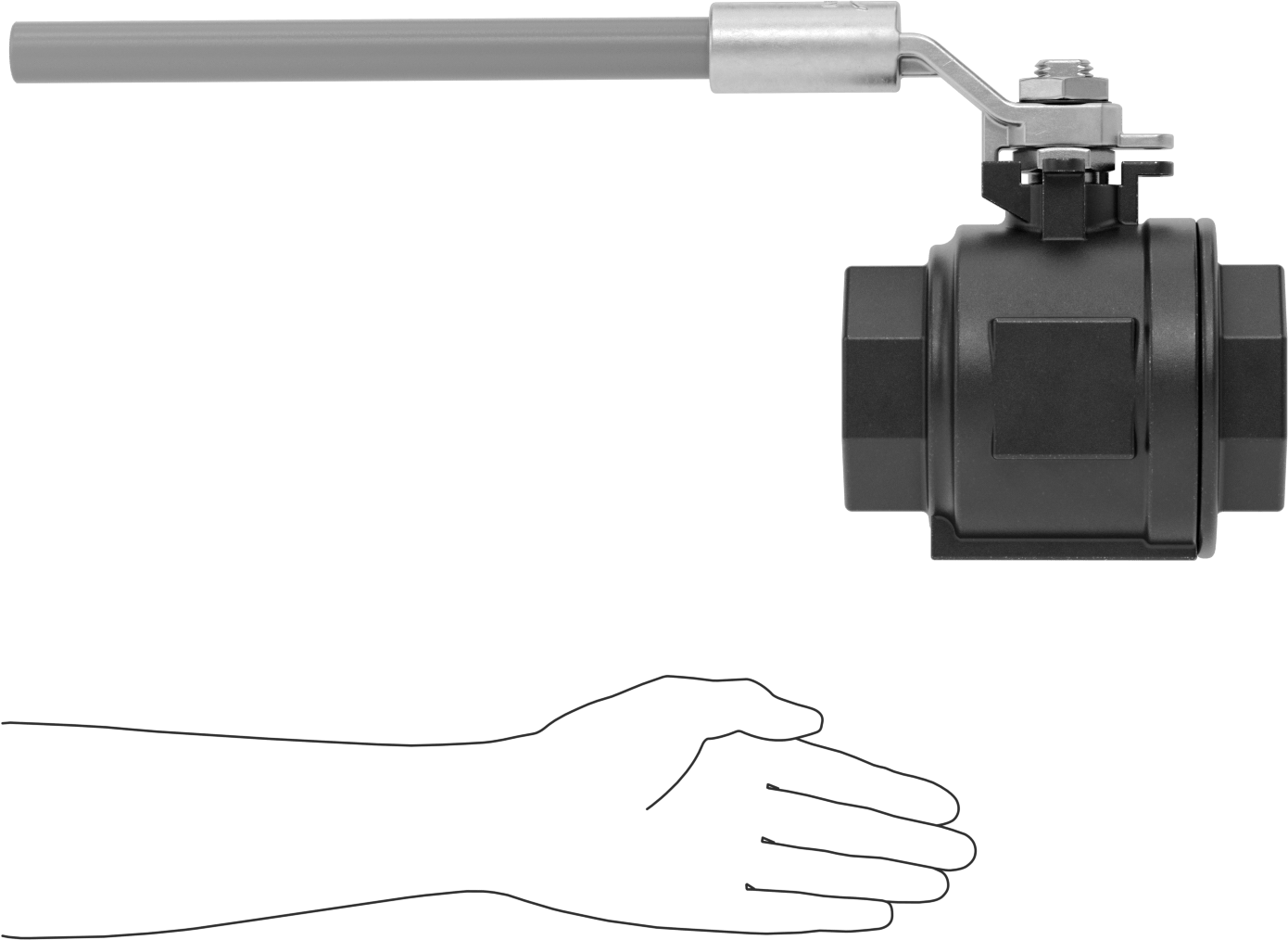

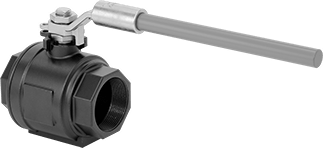

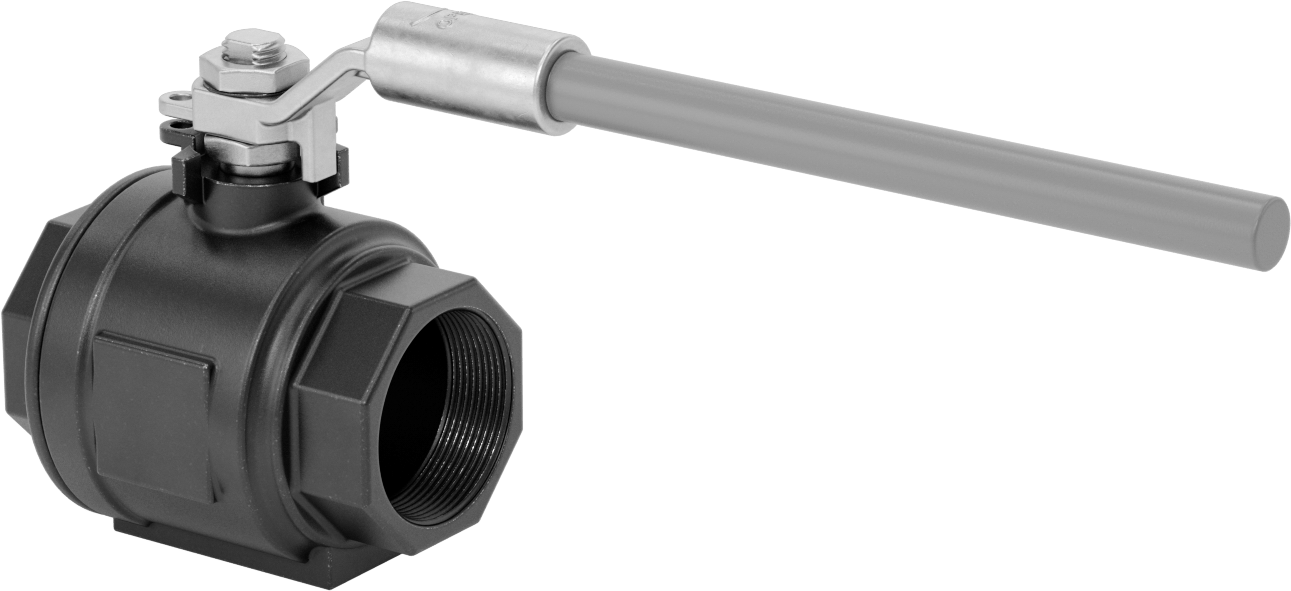

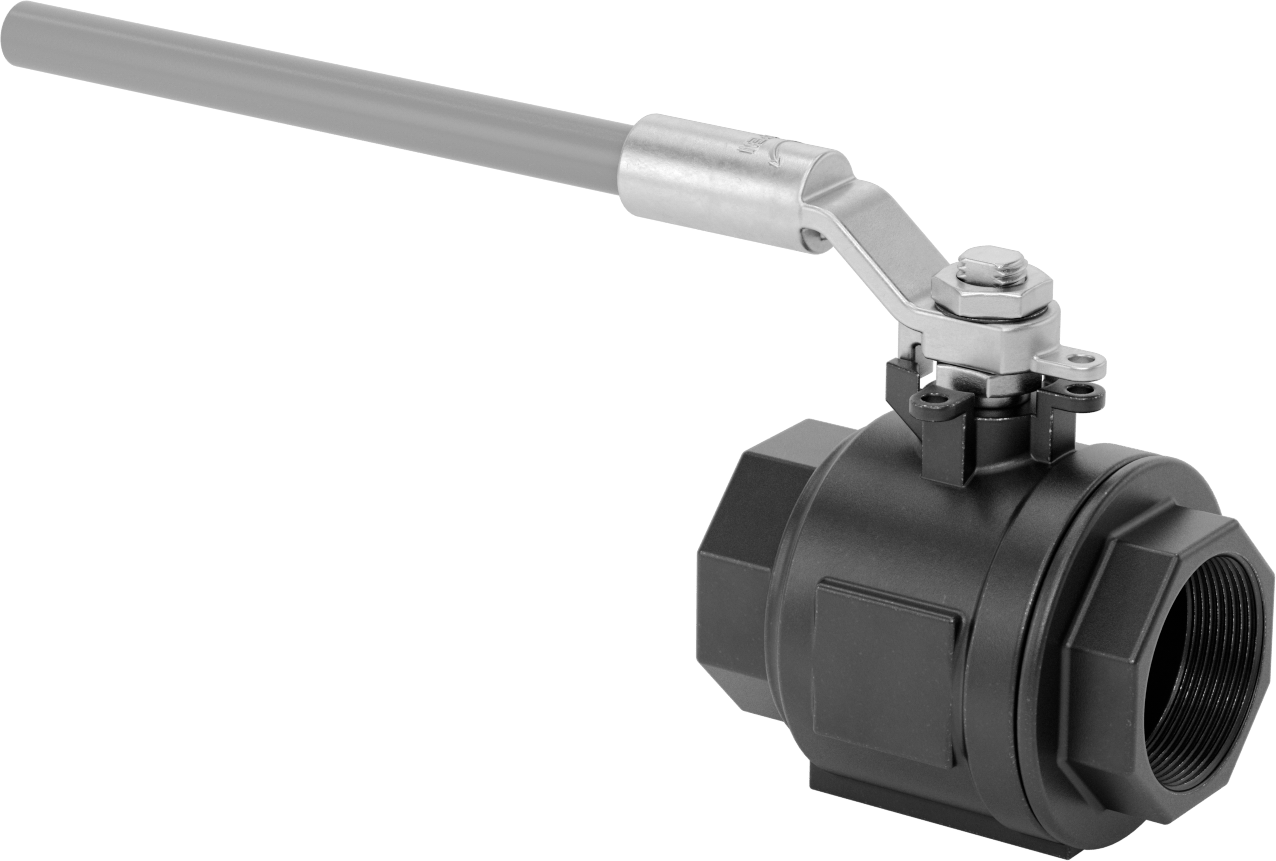

Dişli Açma/Kapama Vanası, Kilitlenebilir Kol Kollu Çelik
7 varyant (Akış Katsayısı (Cv)); ₺10.654 – ₺140.226
Dişli Açma/Kapama Vanası, Kilitlenebilir Kol Kollu Çelik, su, yağ, hava ve inert gaz gibi genel amaçlı akışkanların tam portlu olarak kısıtlanmadan açılıp kapatılmasını sağlar. Bu ailede 7 varyant bulunur; seçim Akış Katsayısı (Cv) ekseninde farklı değerler arasından yapılır. Fiyat, seçilen kombinasyona göre ₺10.654 – ₺140.226 aralığında değişir.
Özellikler
| Boru Çapı | 376.2 mm |
| Akış Katsayısı (Cv) | 1,160 |
| Maksimum Basınç | 800 psi @ 100° F55 bar @ 38°C |
| Maksimum Buhar Basıncı | 200 psi @ 350° F14 bar @ 177°C |
| Sıcaklık Aralığı | -29°C ila 260°C |
| Vakum Değeri | 29.9 inç Hg |
| Bağlantı Noktası Türü | Dolu |

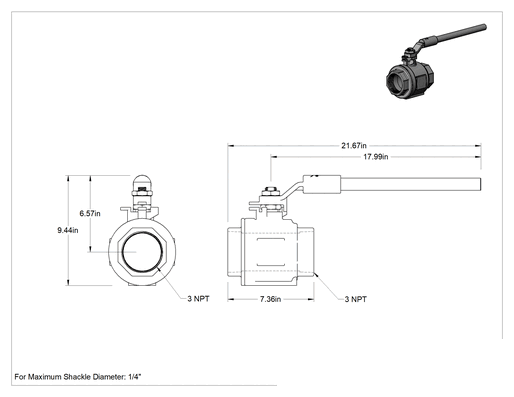

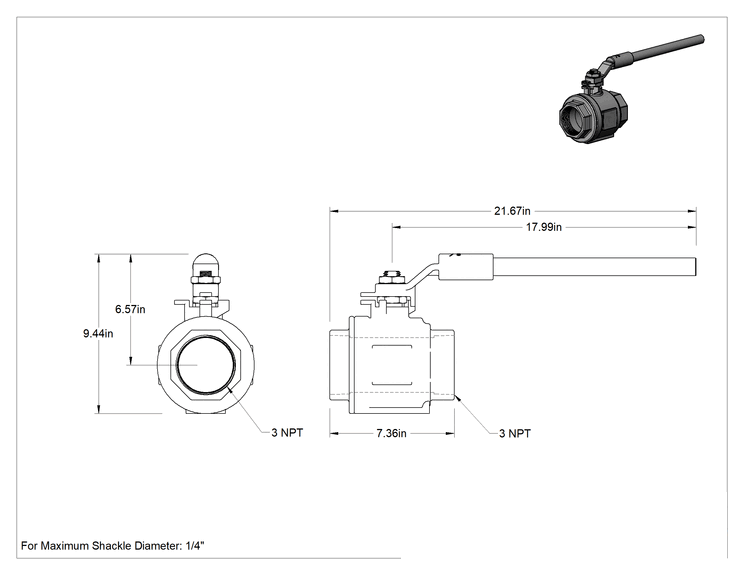

| Uç-Uç Uzunluğu | 7 3/8"18.73 cm |
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Etkinleştirme | Manuel |
| Valf Çalışma Şekli | Kulp |
| Sap Stili | Kol |
| Sap Tipi | Kilitlenebilir |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Cins | Dişi × Dişi |
| Diş Tipi | NPT |
| Birlikte Kullanım | Hava, Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon |
| Gövde Malzemesi | Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Şekil | Düz |
| Maksimum Şakel Çapı İçin | 1/4"6.35 mm |
| Toplam | |
| Yükseklik | 9 7/16"23.97 cm |
| Uzunluk | 21 11/16"55.09 cm |
| Kimyasal Direnç (Mükemmel) | Hava, Argon, Helyum, Kripton, Neon, Yağ, Buhar, Su, Xenon |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| Menşe Ülke | Tayvan |
Açıklama
Bu vanaları su, yağ, hava ve inert gaz gibi genel amaçlı uygulamalarda kullanın.
Tam portlu vanalar akışı kısıtlamaz. Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark varken tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarıdır (dakikada galon cinsinden).
Kol tutamakları, minimum çabayla vanaları hızlı bir şekilde açıp kapatmak için en fazla kaldıraç gücü sağlar.
Kilitlenebilir tutamaklar, bir asma kilit (dahil değildir) kullanılarak yerine sabitlenebilir.
